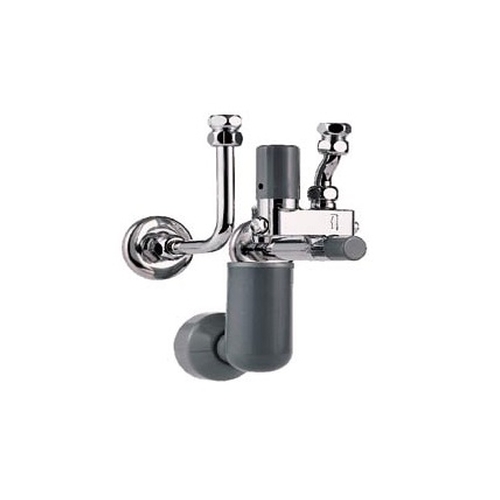

Группа безопасности со сливной воронкой KV 307 была разработана для совместного использования с накопительными настенными напорными водонагревателями Stiebel Eltron таких серий как SH 10-15 SLi.
Характеристики
| Макс. давление водопровода, бар | 5.6 |
| Гарантия, лет | 1 |
| Давление предохр. клапана, бар | 7 |
| Термостат (не в комплекте) | TA 260 |
Описание
Группа безопасности со сливной воронкой KV 307 была разработана для совместного использования с накопительными настенными напорными водонагревателями Stiebel Eltron таких серий как SH 10-15 SLi.
К главным достоинствам группы безопасности KV 307 можно отнести:
- возможность защитить накопительные водонагреватели от губительного воздействия гидравлических перегрузок как внешних, так и внутренних;
- в случае выхода из строя электрического предохранительного ограничителя температуры Stiebel Eltron KV 307, в силу своих конструктивных особенностей обеспечит безопасный отвод содержимого накопительного бака;
- в состав группы безопасности входит: предохранительный и обратный клапан, сделанный из латуни корпус с хромированной поверхностью, вентиль регулировки протока отверстия с заглушкой, позволяющей подключать манометр G 1/4, две настенный розетки, одно колено и воронку сифона с подвижной розеткой;
- контроль давления водопровода, верхней максимально допустимой границей является – 5,6 бар (атмосфер);
- защитную функцию от повышенного давления выполняет предохранительный клапан, срабатывающий при давлении 7 бар (атмосфер);
- диаметр подключения трубопровода холодной воды - G 1/2 дюйма;
- для подключения пластиковой воронки сифона используется диаметр - G 1 дюйм;
- при необходимости существует возможность подключения термостата TA 260.
Группа безопасности KV 307 предназначена для работы со следующими водонагревателями:
Что Вы получите, приобретя KV 307:
- защиту Вашего водонагревателя в случае возникновения повышенного давления и угрозы поломки устройства;
- KV 307 обладает всеми необходимыми сертификатами качества;
- прибор полностью экологически безопасен для Вашего здоровья;
- наличие 32 квалифицированных сервисных центров по всей России обеспечат качественное и необходимое сервисное обслуживание.
Монтаж агрегата
Перед тем, как производить работы по установке группы безопасности KV 307, следует убедиться, что его давление срабатывания соответствует техническим данным водонагревателя. Устройство устанавливается на напорный трубопровод перед защищаемым прибором при помощи входного и выходного штуцеров, оснащенных уплотнительными прокладками.
Выходное отверстие сливной воронки должно быть соединено с линией удаления использованной воды.
После окончания монтажных работ следует тщательно проверить работоспособность основных составляющих защитной системы.
Монтаж защитной группы Stiebel Eltron KV 307 не представляет особой сложности. При этом, однако, следует максимально придерживаться рекомендаций из инструкции по установке и эксплуатации системы.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
