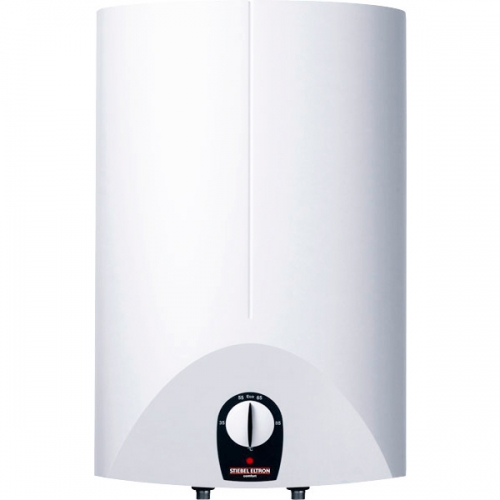

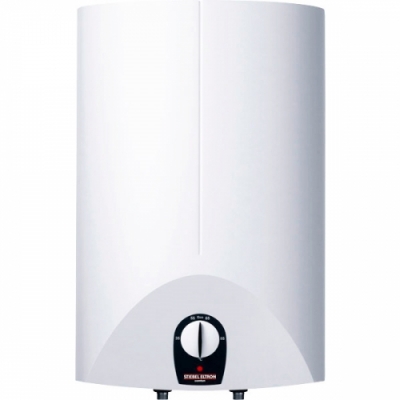

Напорный настенный накопительный водонагреватель Stiebel Eltron SH 10 SLi (Медный бак). Объем: 10 л. Мощность: 2 кВт. Напряжение сети: 220 В, 1 фаза. Размер (ВхШхГ): 503х295х275 мм.
Характеристики
| Высота, мм | 503 |
| Ширина, мм | 295 |
Описание
Высокий уровень безопасности, многофункциональность, а также экономный режим работы и другие качества водонагревателя Stibel Eltron SH 10 Sli выгодно отличают его на фоне других производителей. В большей степени это объясняется тем, что данная модель относиться к классу «премиум». Для ее разработки и производства применяются только передовые технологии и наиболее качественные материалы.
На заводе изготовителе, перед выходом прибора с конвейера и поступлением его на прилавки магазинов, модель проходит более 10 различных этапов тестирования на предельных нагрузках.
Нагреватель имеет несколько сертификатов качества по немецким и российским стандартам. Гарантийное обслуживание в случае возникновения неисправностей осуществляют более 30 сервисных центров. Производитель гарантирует бесперебойную работу и отсутствие поломок: на накопительный бак - 10 лет, а на электрические компоненты водонагревателя - 2 года.
Напорный настенный накопительный водонагреватель модели Stibel Eltron SH 10 Sli может эффективно обеспечивать горячей водой как одну так и несколько точек забора воды. В его конструкцию входят медный трубчатый нагревательный элемент и медный бак объёмом 10 литров, который оснащен надёжной защитой от перегрева.
В качестве нагревательного элемента на Stibel Eltron SH 10 Sli используется специально разработанный медный трубчатый ТЭН. Он представляет собой нагревательную спираль внутри медной трубки. Благодаря специальному диэлектрику, роль которого выполняет магнезий, риск возникновения коррозии сводиться к минимуму. ТЭНы обладают значительным коэффициентом полезного действия и рассчитаны на длительный срок использования, так как не подвержены воздействию воздушных пробок.
Накопительный бак настенного водонагревателя модели Stibel Eltron SH 10 Sli изготовлен из высококачественной и прочной меди. На внутреннюю поверхность ёмкости нанесён слой специальной эмали, ее толщина составляет 0,4 мм. Она собственно увеличивает износоустойчивость накопительного бака.
Для защиты бака нагревателя от коррозии применяется специальный антикоррозийный анод сменного типа. Принцип его действия достаточно прост но максимально эффективен. Едва на внутренней поверхности бака появляются повреждения или небольшая ржавчина, в антикоррозийном стержне возникает анодный ток, поступающий к повреждённым участкам. Защитный анод требует проверки раз в два года, заменить его можно достаточно быстро, без демонтажа фланца с ТЭНами. Использование вышеописанной технологии защиты от коррозии позволяет продлить работоспособность бака на долгие годы. Возможность удалять коррозию увеличивает экономию электроэнергии.
Теплоизоляция представленного устройства выполнена из экологически чистого материала - полистирола. Это жёсткий и плотный пенопласт, обладающий замечательными техническими данными: имеет незначительный уровень теплопроводности, полное отсутствие линейного расширения, максимальная экологичность, полная влагонепроницаемость, отсутствие соединений формальдегида, достаточно длительный период эксплуатации и высокая износостойкость. Все эти качества позволяют успешно применять водонагреватель Stibel Eltron.
Лицевая панель водонагревателя оборудована индикатором режима работы (включить/выключить) и бесступенчатым регулятором температуры, который позволяет изменять нагрев воды от +35° до +82° С. Устройство оснащено предохранительным ограничителем температуры и защитой препятствующей замерзания.
Напорный настенный накопительный водонагреватель модели Striebel Eltron SH 10 Sli имеет группу безопасности KV 307, позволяющую обеспечить максимальную защиту прибора при повышении сверх нормы давления в водопроводной сети. Максимальное рабочее давление для безопасного функционирования устройства составляет 7 атмосфер. При этом показателе срабатывает предохранительный клапан, который выводит излишек воды из бака. Предохранительный клапан препятствует попаданию воды из водонагревателя в водопроводный кран. Кран протока, патрубок с заглушкой для установки датчика давления G 1/4, колено, настенные розетки и воронка сифона составляют группу безопасности KV 307.
Класс защиты корпуса водонагревателя Stiebel Eltron - IP24 - означает защищённость прибора от проникновения внутрь небольших твёрдых тел диаметр которых не превышает 12 мм и от попадания брызг воды на внешнюю поверхность. Таким образом, нагреватель может быть установлен рядом с краном или душем.
| Расшифровка обозначений IP (International Protection) и классов защиты для оборудования и людей | |||
| Составная часть | Цифры и буквы | Значение для защиты оборудования | Значение для защиты людей |
| Буквы кода | IP | -- | -- |
| Первое кодовое число | 2 | От попадания твердых инородных тел диаметром 12,5 мм | От возможности касания (в том числе пальцами) опасных частей |
| Второе кодовое число | 3 | Защита от капель воды | Вода, капающая под углом до 60° с обеих сторон вертикально, не должна оказывать вредного воздействия |
| 4 | Защита от брызг воды | Вода, брызгающая на корпус, не должна оказывать вредного воздействия | |
| 5 | Защита от струй воды | Вода, льющаяся на корпус в виде струй, не должна оказывать вредн. воздействия | |
| Дополнительная буква (при необходимости) | D | -- | От доступа к опасным частям с помощью проволоки |
| При отсутствии цифры, обозначающей степень защиты, вместо нее ставится "X". Пример: IP X4 | |||
Напорный настенный накопительный водонагреватель модели Stiebel Eltron SH 10 Sli призван обеспечить потребителя горячей водой в любое время суток и в необходимом количестве.
Приобретая нагреватель данной модели, можно быть абсолютно уверенным в качестве и в эффективности его работоспособности на долгие годы.
Монтаж
Обслуживание и монтаж
Для накопительных водонагревателей применяется современная и эффективная технология profi-rapid, в которую входит монтажная планка, позволяющая производить угловое размещение прибора, электрический штекер для предотвращения ошибок при подключении, легкосъёмная конструкция фланца для оптимального подключения воды и электричества, винты на крышке корпуса, защищённые от выпадения, углубления на корпусе для более удобного подвешивания, замена анода без демонтажа фланцев.
Монтировать подогреватель в отапливаемом помещении, вертикально, подводами для воды вниз. Вблизи точки, в которой чаще всего производится забор воды.
- Смонтировать подвесную планку, определив, с помощью прилагаемого монтажного шаблона ее положение и расположение отверстий для крепления планки к стене. Выбрать крепежный материал в соответствии с крепостью стены. Остатки соединительной проводки можно сложить в имеющееся место для хранения проводов.
- Подвесить прибор.
- Места выхода водопровода смонтировать через резиновую прокладку с местами подвода воды на водонагревателе: справа синий = подвод холодной воды; слева красный = подвод горячей воды.
- Настройте на дросселе предохранительной группы KV 307 / KV 40 расход макс. 10 л/мин для SH 10 SL(i) или 12 л/мин для SH 15 SL(i).
- Трубопровод горячей воды снабдить теплоизоляцией при скрытой прокладке.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
