Заглушка (глухой фланец) B 28 - уцененный товар
Цена с НДС 17 000 руб
- Артикул: U-076103
- Наличие: в наличии

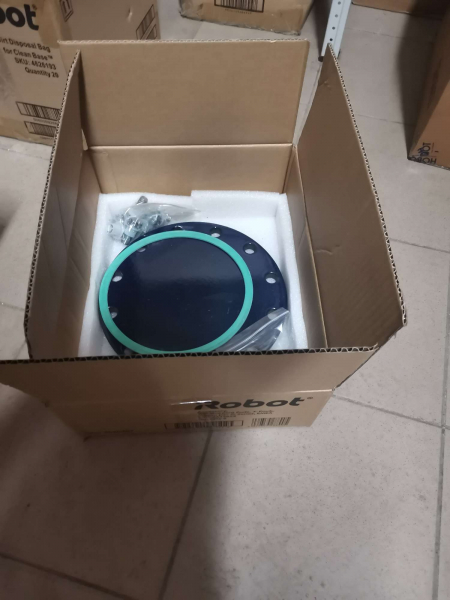

Товар уценен. Причина уценки - нет упаковки и декоративной крышки.
Заглушка (глухой фланец) B 28 для комбинируемых напольных напорных накопительных водонагревателей Stiebel Eltron SB 602—1002 AC. Диаметр фланца: 280 мм.
Характеристики
| Диаметр, мм | 280 |
| Вес, кг | 10,3 |
| Высота упаковки, мм | 350 |
| Ширина упаковки, мм | 350 |
| Глубина упаковки, мм | 100 |
| Объем упаковки, м3 | 0.012 |
| Вес с упаковкой (брутто), кг | 11 |
| Для водонагревателей | SB 602-10020 AC |
Описание

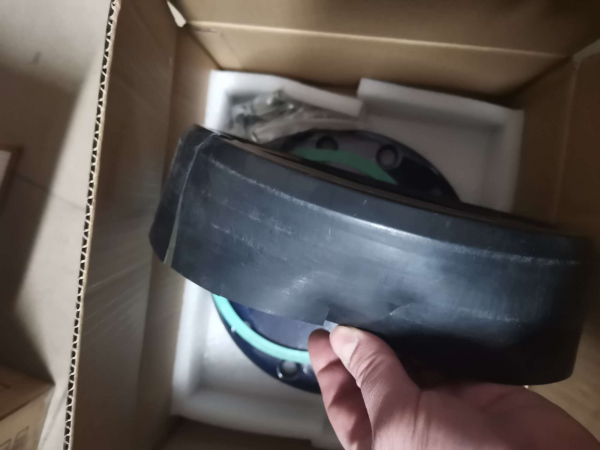

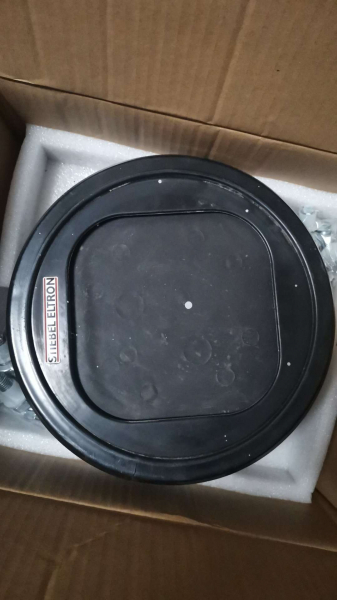

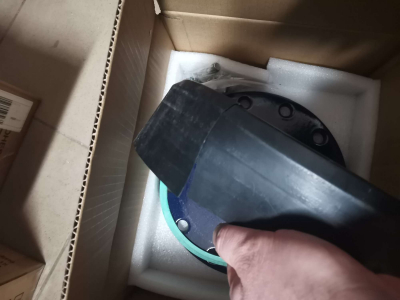

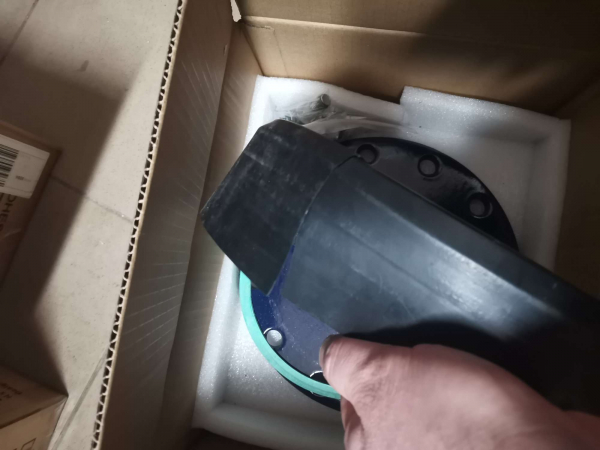

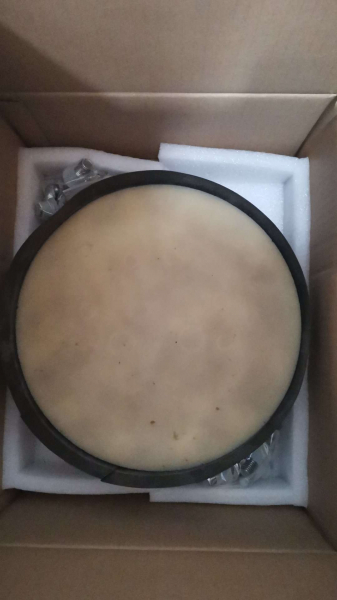

Заглушка B 28 предназначена для глухого перекрытия отверстий водяных патрубков, рабочим диаметром 280 мм, имеющихся на напольных водонагревательных агрегатах фирмы Stiebel Eltron модификаций SB 602 AC, SB 1002 AC и SB 650/3 AC, напорного типа. Она пригодится в случаях, когда возникнет необходимость ограничить некоторые функции и возможности этого оборудования. У изделия имеются, так же, крепёжные винты, специальные уплотнительные кольца и теплоизоляционная крышка.

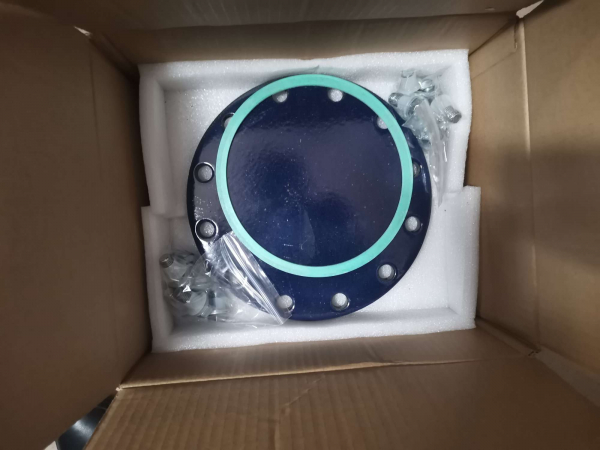

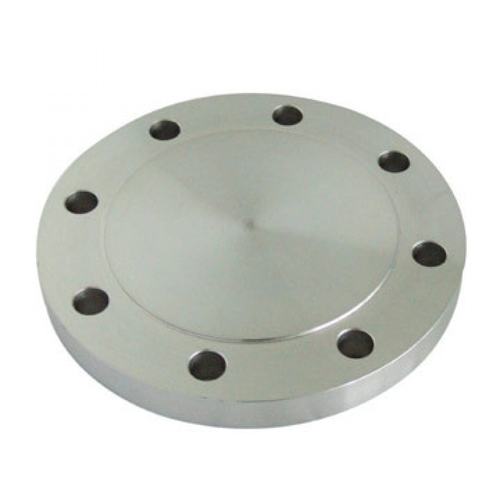

Глухая заглушка изготовлена из неподверженного действию коррозии метала в виде плоского диска с технологическими расточками и восьмью отверстиями, расположенными вокруг центра по радиусу, служащими для закрепления изделия на заглушаемое отверстие. Для дополнительной защиты, рабочая поверхность глухого фланца покрыта эмалью. Точная подгонка позволит создать надежное, способное не реагировать на высокое давление и температуру, запирание отверстия. Заглушка съемная, что позволит, в случае надобности, удалить её в любой момент.
Монтаж
Что бы глухую заглушку B 28 правильно использовать по назначению, следует наложить на её рабочую часть уплотнительное кольцо, приложить этой частью к перекрываемому отверстию и крепко зафиксировать изделие винтами.
Инструкция
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
