Заглушка (глухой фланец) B 21 для комбинируемых напольных напорных накопительных водонагревателей Stiebel Eltron SB 302—402 S. Диаметр фланца: 210 мм.
Характеристики
| Высота упаковки, мм | 130 |
| Ширина упаковки, мм | 300 |
| Глубина упаковки, мм | 300 |
| Объем упаковки, м3 | 0.0117 |
| Вес с упаковкой (брутто), кг | 4.3 |
Описание
Заглушка В 21 предназначена для глухого закупоривания отверстия под фланец для подачи воды, в том случае если в использовании этого фланца нет необходимости. Изделие разработано под размеры и применяется с напорными водонагревателями Stiebel Eltron типа SB 302 S или SB 402 S напольного типа. Диаметр перекрываемого отверстия – 210 мм. К заглушке прилагаются крепёжные болты, уплотняющие прокладки и теплоизоляционная крышка.

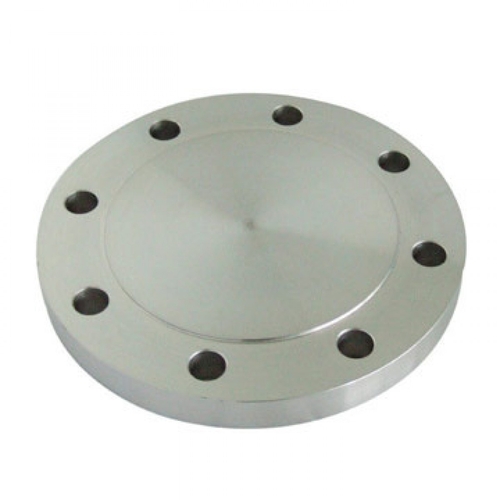

Глухой фланец В 21 изготовлен из метала, устойчивого к коррозии, имеет форму диска со сточенными фасками и восьмью монтажными отверстиями вокруг центральной части. Заглушающая поверхность имеет особое эмалевое покрытие. Расточка выполнена так, чтобы крепко, плотно и без зазоров фиксироваться на заглушаемом фланце. Это гарантирует надежное перекрытие, способное противостоять значительному давлению и нагреву. В результате отверстие нейтрализуется, сохраняя, однако, потенциал возможного использования в дальнейшем, если в том возникнет потребность.
Монтаж
Прежде чем поставить глухо фланец В 21, на внутреннюю его сторону накладывается уплотнение. Затем она накладывается этой стороной на перекрываемый фланец и надежно фиксируется. Процедура проста и не вызовет затруднений.
Инструкция
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
