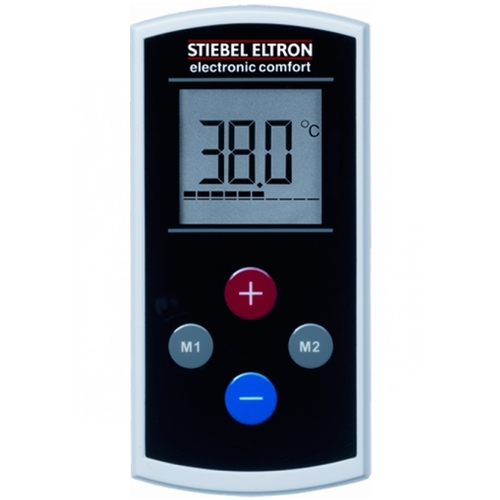

Выносное устройство управления Stiebel Eltron FFB 2
Цена с НДС 14 900 руб
- Артикул: 169482
- Наличие:
Дополнительное выносное устройство управления Stiebel Eltron FFB 2 для водонагревателей серий DHE и DEL, с возможностью управления по радиоканалу, с радиусом действия до 25 метров
Характеристики
Глубина, мм | 65 |
Вес, кг | 0.12 |
Высота упаковки, мм | 50 |
Ширина упаковки, мм | 230 |
Глубина упаковки, мм | 70 |
Объем упаковки, м3 | 0.000805 |
Вес с упаковкой (брутто), кг | 0.24 |
Класс защиты, IP | X7 |
Подключение к основному пульту | Да |
Радиочастота, МГц | 433 |
Радиус действия, м | 25 |
Описание
Система дистанционного управления Stiebel Eltron FFB 2 предназначена для регулирования, на дальности в пределах 25 м, параметров работы водонагревательных устройств фирмы Stiebel Eltron типа DHL и DLE, по средствам радиоканала частотой 433 МГц. Возможность изменения параметров работающего оборудования на расстоянии, в том числе и от места пользования горячей водой, повысит степень удобства и комфорта.
Эксплуатация

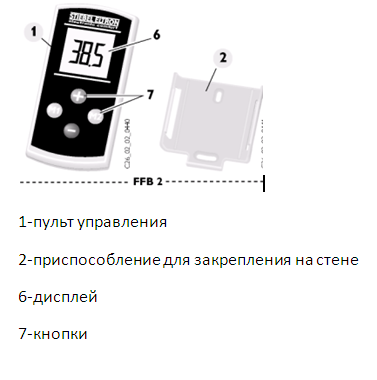

Описываемое выносное управляющее устройство состоит из пульта радиоуправления и приспособления для удобного помещения его на стене. Приемник входит в комплект только системы FFB1, а пульт FFB 2 является дополнительным. Корпус пульта пластиковый, прямоугольной формы, размерами 130х65х17 мм, водонепроницаемый (электробезопасность класса IP X7). Прибор способен работать даже будучи полностью погруженным в воду. Тем самым его можно использовать, например, во время приема душа.
На передней панели корпуса пульта имеются сенсорные кнопки управления и дисплей, отображающий величины выставленных параметров, а так же температуру окружающей среды. Для экономии заряда батареек подсветка пульта через некоторое время отключается и включается снова только в результате нажатия одной из кнопок. Возможности пульта полностью идентичны возможностям панели управления, имеющейся у водонагревателя. Температура нагрева воды может фиксироваться в пределах +30…+60 оС. Шаг – 0,5. Два канала памяти позволят зафиксировать и быстро применить одну из двух настроек, сделанных заранее.

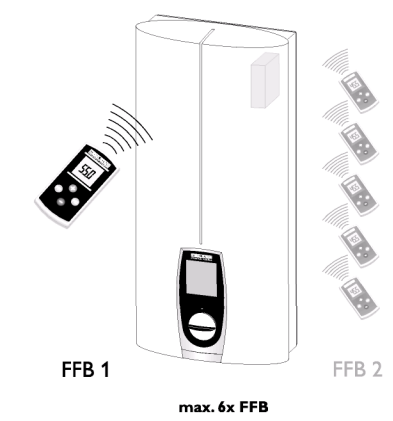

Для большего комфорта, пять дополнительных ПДУ типа FFB 2 могут быть активированы для связи с приемником устройства Stiebel Eltron FFB 1. Таким образом, при наличии нескольких точек отбора горячей воды, своим пультом можно обеспечить до шести из них.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
