Выносное устройство управления Stiebel Eltron FFB 1 SLi
Цена с НДС 32 100 руб
- Артикул: 222419
- Наличие:
Выносное устройство управления Stiebel Eltron FFB 1 SLi для водонагревателей серии DHE, с возможностью управления по радиоканалу, с радиусом действия до 25 метров
Характеристики
| Высота упаковки, мм | 50 |
| Ширина упаковки, мм | 230 |
| Глубина упаковки, мм | 70 |
| Объем упаковки, м3 | 0.000805 |
| Вес с упаковкой (брутто), кг | 0.28 |
| Радиочастота, МГц | 868,3 |
| Радиус действия, м | 25 |
Описание
Выносное управляющее устройство Stiebel Eltron FFB 1 SLi дает возможность осуществлять дистанционное управление работой накопительных водонагревателей. Оно предназначено для совместного применения с изделиями модификации DHE SLi компании Stiebel Eltron. Система оснащена специальным модулем для приема и передачи радиосигнала, пультом радиоуправления, а так же дополнительными приспособлениями, позволяющими удобно поместить пульт на вертикальной поверхности.
Эксплуатация

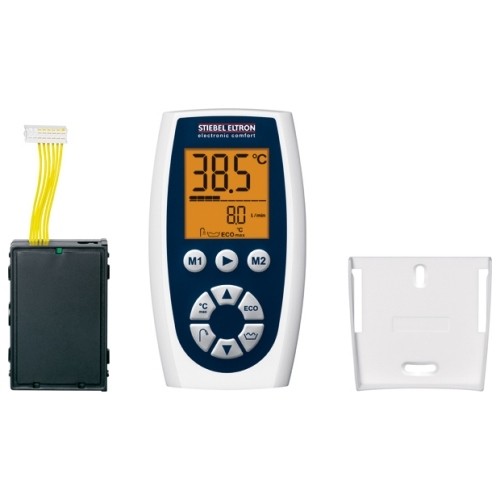

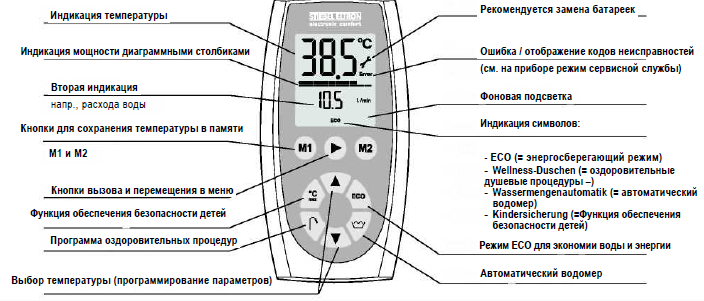

Изделие FFB 1 SLi представляет собой сам пульт управления и приемо-передающий модуль, устанавливаемый в контролируемый водонагреватель. Пульт имеет пластиковый корпус прямоугольной формы, размерами 152х85х22 мм. Его класс электробезопасности IP Х7 гарантирует сохранность работоспособности даже после погружения прибора в воду. На передней панели корпуса находятся кнопки управления и дисплей, отображающий параметры установок, а так же температуру окружающего воздуха. Дисплей имеет режим экономии, отключающий его подсветку при неиспользовании. При нажатии на любую кнопку устройства, освещение экрана возобновляется.
Связь между управляющим устройством и контролируемым водонагревателем осуществляется по средствам радиоканала, частотой 868,3 МГц. Расстояние, на котором модуль приема-передачи реагирует на пульт составляет 25 м. При необходимости, для создания дополнительного удобства в управлении, возможно совместное использование до пяти дополнительных пультов радиоуправления типа FFB 2 SLi.
Устройство Stiebel Eltron FFB 1 SLi полностью отображает управляющие возможности сенсорной панели, установленной на корпусе водонагревателя. Управляющие возможности системы по регулированию температур нагрева воды составляют +20 - +60 оС с шагом 0,5. Две кнопки памяти позволяют сохранить две настройки, выполненные ранее.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
