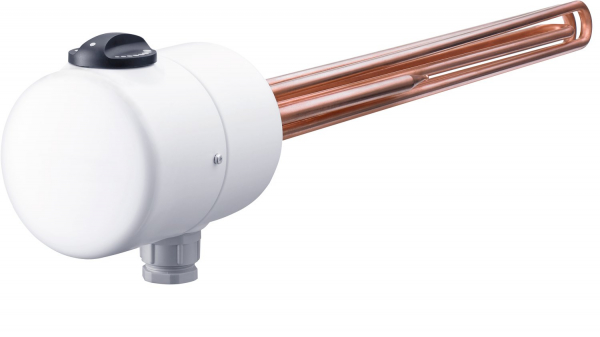

Вспомогательный нагревательный элемент BGC
93 400 руб
- Артикул: 075115
- Наличие: в наличии
Винтовой нагревательный элемент BGC для комбинируемых напольных напорных накопительных водонагревателей Stiebel Eltron SB 302 S, SB 402 S, SB 602 AC и SB 1002 AC, с возможностью коммутации мощности
Характеристики
| Длина, мм | 455 |
| Вес, кг | 1,7 |
| Мощность, Вт | 1;2;3;4;5,7 | 230 B/1ф. 6 | 400 B/3ф. |
| Макс. давление, бар | 10 |
| Высота упаковки, мм | 600 |
| Ширина упаковки, мм | 70 |
| Глубина упаковки, мм | 70 |
| Объем упаковки, м3 | 0.003 |
| Вес с упаковкой (брутто), кг | 2.68 |
| Глубина погружения, мм | 455 |
| Для водонагревателей | SB 602 - 1002 AC |
Описание
Вкручиваемый вспомогательный электронагреватель BGC обладает наибольшей мощностью в 6 кВт и предназначен для совместного применения с накопительными напорными водонагревателями компании Stiebel Eltron модификаций SB 302 S, SB 402 S, SB 602 AC и SB
1002 AC. Устройство оснащено встроенным термостатом, термопредохранителем, коммутатором мощности. Основная его задача – дополнительно обеспечит тепловой энергией воду с целью возмещения потерь тепла, неизбежно возникающих в результате длительного неиспользования водонагревателя по назначению. Прибор прошел специальную сертификацию по стандартам Европы.

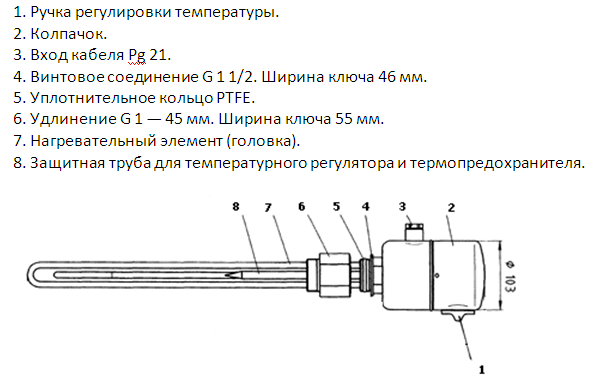

Рабочий корпус электронагревательного элемента и защитный колпачок датчика терморегулятора и предохранителя выполнен из медной трубки, покрытой никелем. Сам нагреватель, через латунный удлинитель, имеющий грани под гаечный ключ на 55, соединен с пластиковым корпусом. Существует, так же, вариант исполнения без латунного удлинителя. В корпусе имеется специальный выход для подключения электрического кабеля, а так же поворотный регулятор термостата, позволяющий устанавливать температуру прогрева воды от +45 до +80 оС.
Дополнительный электронагреватель BGC обладает оптимальным значением КПД. Безопасность при его эксплуатации обеспечивается за счет наличия термопредохранителя. Если температура прогрева воды превысит заложенный в него критический максимум, произойдет автоматическое отключение электронагревательного элемента от питания.
Монтаж

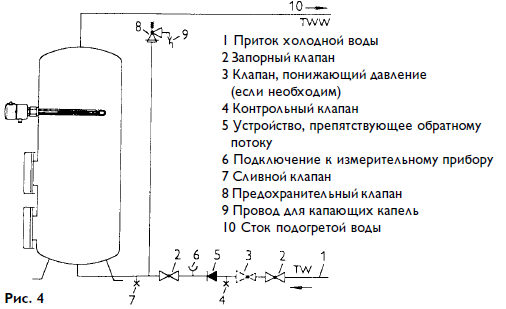

Установка вспомогательного электронагревателя BGC в водонагреватель производится в контуре рециркуляции в специальном штуцере. Подключение к электрической сети с напряжением 220/380 В выполняется стационарно через разъединительный выключатель, посредством кабеля соответствующего сечения.
Гарантию безупречной работы при соблюдении всех требований по правильной эксплуатации и монтажу производитель дает сроком на 2 года.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
