Вентиляционная установка VLR 70 L Trend EU
Цена с НДС 55 500 руб
- Артикул: 203133
- Наличие:
Характеристики
| Высота, мм | 285 |
| Ширина, мм | 360 |
| Глубина, мм | 780 |
| Вес, кг | 5,2 |
| Высота упаковки, мм | 305 |
| Ширина упаковки, мм | 760 |
| Глубина упаковки, мм | 335 |
| Объем упаковки, м3 | 0.078 |
| Вес с упаковкой (брутто), кг | 7.8 |
| Класс защиты, IP | IP21 |
| Уровень звуковой мощности, дБ | 36 (при 20 м³/ч) |
| Номинальное напряжение, В | 24 |
| Диапазон рабочих температур, °C | -25...+40 |
| Класс энергетической эффективности | А |
| Потребляемая мощность вентиляции, Вт | 12 |
| Потребляемая мощность, Вт | 2-12 |
| Макс. потребление тока, А | 0,5 |
| Класс фильтра | ePM1 ≥ 50 % (F7) | ISO Coarse > 30 % (G2) |
| Расход воздуха, м3/час | 20/30/40/49/70 |
| Мин. проходное отверстие, мм | диаметр 200, квадрат 185 x 185 |
| Объемный расход воздуха при работе в противофазе, м3/ч | 10/15/20/24,5/35 |
| Макс. КПД получения тепла, % | 89 |
Описание

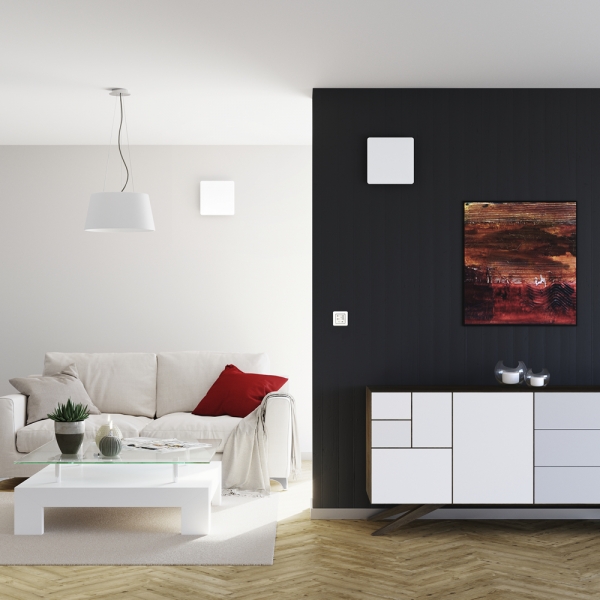

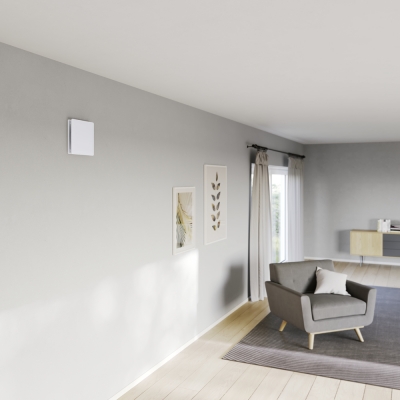

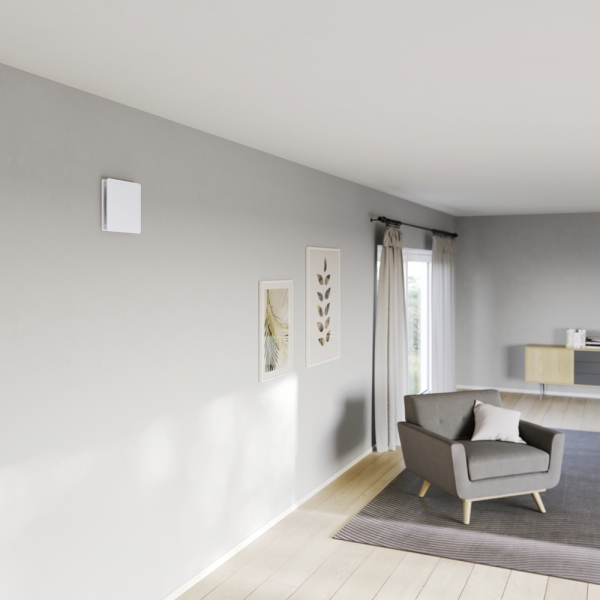

Устройство децентрализованной вентиляции с рекуперацией тепла для вентиляции квартир, частных домов и небольших коммерческих объектов.
- Рекуперация тепла до 89%
- Лёгкая установка как в новых зданиях, так и на объектах модернизации
- 60% восстановление уровня влажности
- Высокое качество фильтрации благодаря наличию фильтров внутри и снаружи
- Двухступенчатая фильтрация наружного воздуха

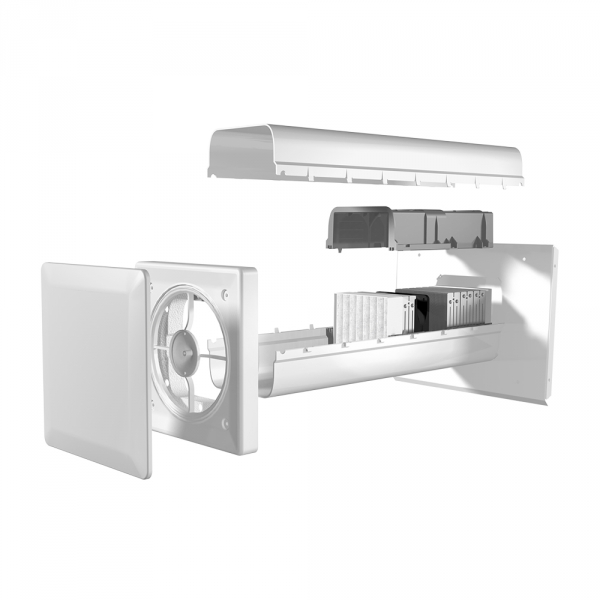

- Простая замена фильтров благодаря легко снимаемому вентиляционному блоку
- Энергоэффективный теплообменник из алюминия c лёгкой чисткой
- Бесшумная работа
- Отдельный блок управления
- Современный дизайн

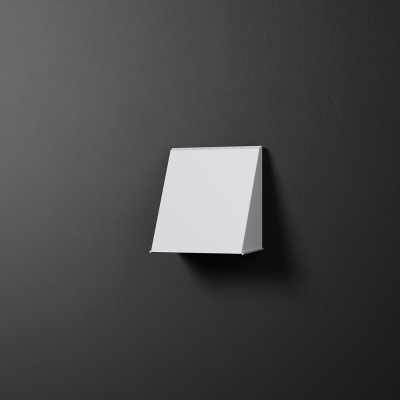

- Внешняя крышка с защитой от дождя

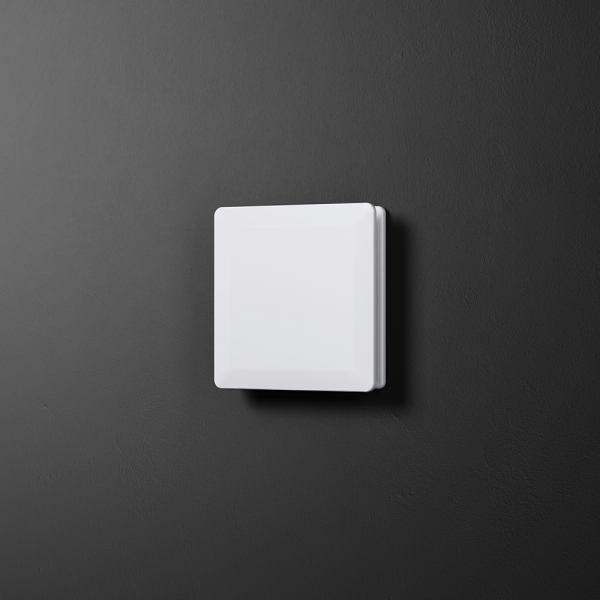

- Возможность закрытия внутренней крышки в помещении
Монтаж

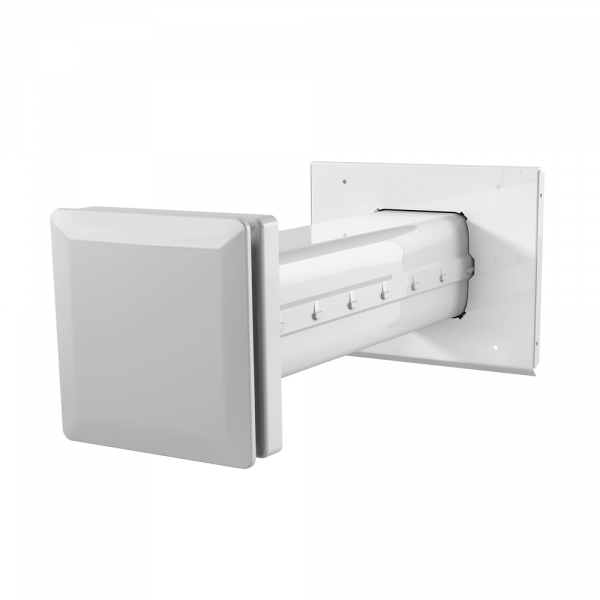

Стенной монтажный корпус
- Совместить обе секции стенного монтажного корпуса.
- Осторожно вставить несущую раму в стенной монтажный корпус. Боковые круглые выступы должны зафиксироваться в отверстиях стенного монтажного корпуса.
- Стык между двумя секциями стенного монтажного корпуса не должен находиться внизу. В противном случае конденсат может вытекать в стену.
- Вставить стенной монтажный корпус изнутри в стену здания немного не до конца.
- Подвести сзади с левой стороны стенного монтажного корпуса кабель сквозь кабельный ввод.
- Вставить стенной монтажный корпус в стену до конца.
- Если приподнять внутреннюю сторону несущей рамы, то возникнет уклон за счет поворота на выступах в стенном монтажном корпусе. Осаждающийся конденсат сможет вытекать на наружную сторону здания.
- С наружной стороны стены здания надеть основную пластину наружного кожуха на выступающую из стены часть стенного монтажного корпуса.
Укорачивание стенного монтажного корпуса
Укоротить стенной монтажный корпус так, чтобы он выступал над основной пластиной наружного дефлектора на показанную длину.
Закрепление стенного монтажного корпуса с внутренней стороны стены
Выровнять стенной монтажный корпус по центру в проеме в стене так, чтобы зазоры для впрыскивания монтажной пены не были перекрыты кладкой стены.Чтобы конденсат не мог попасть в здание, стенной монтажный корпус нужно установить с небольшим уклоном наружу. Уклон внутрь может привести к повреждениям здания, вызванными влагой.Сдвинуть несущую раму стенного монтажного корпуса как можно выше вверх.
