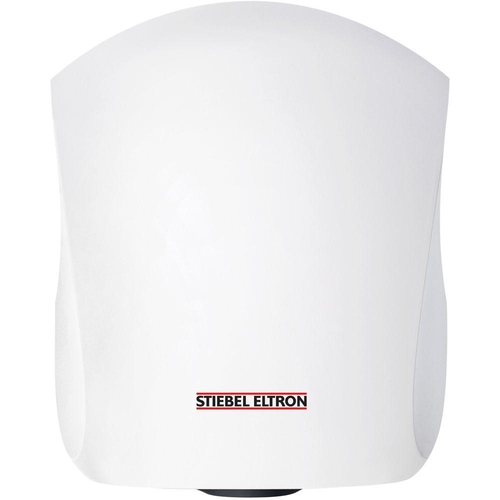

Stiebel Eltron Ultronic W

Особенности и преимущества

Пользование автоматической электросушилкой для рук Stiebel Eltron Ultronic Wне требует непосредственного соприкосновения с ней, что особенно важно для гигиены в местах массового пользования.

• Сигнал на включение прибора формирует специальный оптический датчик, срабатывающий при появлении под ним рук на расстоянии, в среднем, около 10 см.
• Сушилка не допускает напрасного расхода электроэнергии, так как отключается практически сразу после удаления от неё предмета просушки.
• Обтекаемая форма корпуса агрегата не позволяет накапливаться на нем мусору, или случайно забыть ключи, зажигалку, сигареты и др.
• Прибор защищен встроенной системой, не допускающей опасного перегрева его составных частей.
• Если оптический датчик оказывается наглухо перекрытым, сушилка автоматически отключится через 3 секунды.

Общее описание

Автоматическая сушилка для рук Stiebel Eltron Ultronic W устанавливается на вертикальную стену или перегородку и является бытовым предметом гигиены для мест общего пользования в учреждениях, школах, больницах, а так же гостиницах, ресторанах, вокзалах, аэропортах и т.д. Обеспечение надлежащих гигиенических норм в таких местах с использованием полотенец, салфеток и др. малоэффективно, хлопотно и требует постоянных затрат. Наилучшим выходом из такого положения станет использование бесконтактной автоматической сушилки для рук. Устройство оснащено электронагревательным элементом спиральной конструкции, мощным усовершенствованным вентилятором, предохранительной системой против резкого повышения нагрева, а так же автоматическим управлением на базе оптического датчика.

Агрегат имеет внешнее исполнение в современном стиле, что позволяет легко поместить его в нужном месте, без ухудшения имеющегося интерьера. Кроме эстетики, симпатичный обтекаемый корпус прибора не способен накапливать на себе, мусор и пыль, поэтому не требует особого внимания в процессе уборки помещения. На нем невозможно, так же, случайно забыть ключи, сигареты, спички и т.д.

Чтобы воспользоваться автоматической сушилкой Stiebel Eltron Ultronic W, достаточно поднести мокрые руки к его оптическому элементу, после чего на них моментально начнет поступать довольно мощная струя хорошо прогретого воздуха. Правильная конфигурация рабочих частей вентилятора делает работу сушилки довольно тихой. 15-20 секунд, и руки пользователя сухие. При этом никакого прямого контакта с агрегатом, что очень важно для общественной гигиены. Отсутствие под оптическим элементом предмета просушки (рук) приведет к отключению прибора, поэтому электроэнергия расходуется только на полезную работу.

Так как электросушилка для рук Stiebel Eltron Ultronic W эксплуатируется, как правило, в местах, где не редка повышенная влажность воздуха, производитель позаботился выполнить её в соответствии с требованиями электробезопасности, которые соответствуют классу IP 23. Это делает прибор неопасным и работоспособным, если даже на него будут попадать брызги воды с разных сторон.

Устройство и принцип действия

Автоматическая сушилка для рук Stiebel Eltron Ultronic W состоит из корпуса, заключающего в себе составные части агрегата. Корпус изготовлен из коррозионностойкой стали, поэтому не портится ржавчиной и сохраняет серебристый металлический цвет даже при длительном воздействии влаги. Кроме этого, прочность материала позволяет успешно выдерживать порой не самое деликатное с ним обращение, например в местах общего пользования ночных клубов, баров, ресторанов и др. Дизайнеры компании-производителя позаботились и о том, чтобы внешний вид соответствовал современной моде и, при этом, прибор нельзя было бы превратить в полку для забытых предметов или мусора.

Задняя панель имеет приспособления для настенного монтажа. В нижней части корпуса находятся выходная решетка для прогретого воздуха, рядом с которой расположен оптический датчик системы пуска агрегата. Передняя обтекаемая панель снимается, открывая внутреннее содержимое.

Электронагревательный элемент представляет собой неизолированную нить накала, скрученную в спираль и составленную таким образом, чтобы полностью покрывать сечение воздуховода. Это позволяет эффективно нагревать весь прокачиваемый воздух, не допуская перегрева самого электронагревателя, расположенного в выходном воздушном канале. Потребляемая мощность его составляет 910 Вт.

Для создания плотной воздушной струи используется усиленный вентилятор новой конструкции. Его возможности позволяют прокачать 200 м3/час прогретого почти до 90оС воздуха, и разогнать его до 300 км/час. Такой мощный поток быстро испаряет влагу с рук пользователя (15-20 секунд). Геометрические параметры рабочих лопастей вентилятора и воздуховодов подобраны так, что создается пониженное аэродинамическое сопротивление. Поэтому работает агрегат сравнительно не громко.
Включение питания дутьевого вентилятора и электронагревательного элемента производится при помощи пускового реле, управляемого оптическим датчиком. Датчик реагирует на появление под ним рук, находящихся на расстоянии 6-12 см. Пока руки находятся под датчиком, питание остается включенным и прекращается, как только руки убираются. Таким образом, система активна только когда требуется полезная работа и не расходует электроэнергию впустую.

В процессе использования электрическая сушилка для рук Stiebel Eltron Ultronic W не застрахована от случайного перекрытия воздушного канала (например, тканью). Результатом может оказаться перегорание нагревательного элемента и выход аппарата из строя. Чтобы этого не допустить, предусмотрена встроенная тепловая защита, которая автоматически отсечет электропитание нагревателя при сильном повышении температуры. При этом вентилятор продолжит работу, усиливая эффект охлаждения.

Монтаж и подключение

Учитывая главное предназначение автоматической сушилки Stiebel Eltron Ultronic W, а именно – удаление остатков воды с рук после их мытья, наиболее предпочтительное место монтажа этого оборудования должно находиться в непосредственной близости от умывальника. Крепление к вертикальной стене производится при помощи монтажных приспособлений, при этом выходная решетка для воздуха и оптический датчик должны находиться снизу. Высота установки должна быть удобной для пользования человеком. Рекомендуемые расстояния и методы монтажа подробно указаны в технической документации прибора.

Для электрического питания сушилки используется бытовая электросеть, имеющая напряжение 220 В. Подключение производится по средствам двухжильного кабеля соответствующего сечения. Питающая линия делается стационарно и должна содержать защитный автоматический выключатель нужных параметров.

Монтаж сушилки для рук Stiebel Eltron Ultronic W не относится к разряду особо сложных, но, все же, следует привлечь к данному процессу подготовленного специалиста. Грамотный профессиональный монтаж, последующая целевая эксплуатация в строгом соответствии с прилагаемой инструкцией повысят долговечность и продлят работоспособность устройства.
