Stiebel Eltron SHZ 100 LCD

Описание

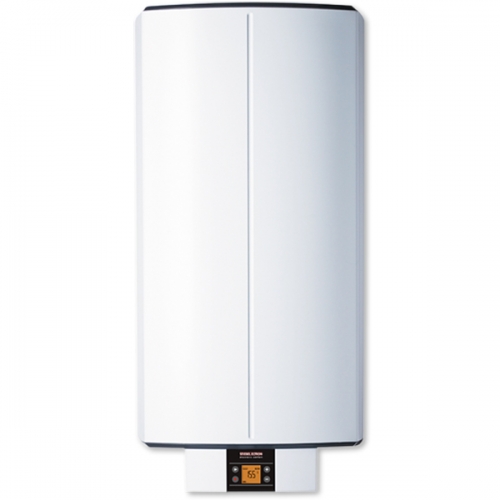

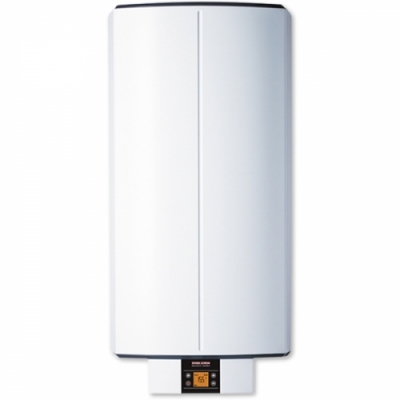

Напорный накопительный настенный водонагреватель Stiebel Eltron SHZ 100 LCD, предназначен для нагрева и последующего обеспечения горячей водой. Имеет возможность раздачи на несколько точек водопотребления. Бак, выполненный из высококачественной стали покрыт фирменной эмалью, обеспечивающей надежную защиту в течение всего периода эксплуатации. Применение медного спиралевидного ТЭНа гарантирует стабильную безупречную работу и надежно защищает элемент от возможности образования накипи. Многофункциональный дисплей с фоновой подсветкой помимо основных данных выводит количество воды в баке, что немаловажно для комфортного использования прибора. Система управления интуитивно упрощена и помимо стандартной работы включает в себя трехступенчатый ECO режим, режим бойлера, инициирующий быстрый нагрев воды одним нажатием до максимальной температуры и возможность двухтарифного использования, позволяющую существенно экономить в процессе работы в льготном режиме.

Бак

В производстве баков для водонагревателей, компания Stiebel Eltron применяет только высококачественные стали, увеличивая толщину стенки до 2 миллиметров. Отказавшись от химической предпокрасочной обработки внутренних поверхностей, инженеры компании разработали и внедрили технологию дробеструйной очистки. Металлическая поверхность заготовки бака, под большим давлением обстреливается стальными шариками, очищающими и выравнивающими плоскость под нанесение эмали. Данная технология обработки позволяет добиться не только безукоризненной чистоты поверхности, но и исключает риск возникновения коррозии, что возможно при химическом способе обработки, когда оставшаяся после травления кислота попадает под слой эмали, вызывая в дальнейшем отслоения и трещины. Также не следует забывать, что применение механической очистки значительно экологичнее химического травления деталей.

Эмаль

Эмалевое покрытие служит финишной защитой бака от всепроникающей коррозии. Бак водонагревателя является деталью, наиболее подверженной термомеханическим нагрузкам. Вследствие частого перепада температур в процессе работы прибора, происходит так называемая упругая деформация металла, проще говоря, при повышенных температурах материал из которого изготовлен бак расширяется, при последующем понижении, металл соответственно возвращается в предыдущее состояние. Задача производителя добиться покрытия такого качества, чтобы коэффициент его расширения совпадал с коэффициентом расширения стали, иначе говоря, необходима износостойкая пластичная эмаль.

Специалисты компании Stiebel Eltron разработали и запатентовали покрытие высочайшего качества «Anticor». Покрытие неотделимо от металла, устойчиво к любому качеству и составу воды и её температурным перепадам. Состав полностью экологически безопасен. Толщина покрытия составляет 0,4 мм, - это максимально возможная толщина слоя, применяемая только данным производителем водонагревательной техники. Эмаль сертифицирована Европейским эмалевым союзом (EEA), подтверждающим высокое качество продукта. Комплексная защита включает в себя допокрасочную обработку, высококачественное покрытие и титановый анод, полностью изолирует поверхности, соприкасающиеся с водой, и гарантирует безупречную работу водонагревателя в течение всего периода эксплуатации.

Титановый анод, устанавливаемый в баке является активным элементом в отличие от магниевого. Защитный ток в этом случае подается с внешнего источника и регулируется автоматически. Антикоррозийный стержень работает в режиме измерительного электрода, что позволяет электронике исключительно точно регулировать подачу и силу тока, корректируя значения по мере необходимости. Титановый анод в водонагревателе Stiebel Eltron SHZ 100 LCD, не подвергается разрушению, соответственно не требует обслуживания и замены в процессе эксплуатации прибора.

ТЭН

Нагревательный элемент, применяемый в приборе, - трубчатый. Сама нагревательная спираль концентрично впрессовывается внутрь медной трубки. Свободное пространство между спиралью и оболочкой (трубкой), заполняется специальным составом, не проводящим электрический ток и являющимся проводником тепла между двумя элементами во время нагрева. Простота конструкции и применение качественных материалов, повышает эффективность отдачи тепловой энергии и повышает надежность ТЭНа, значительно продлевая срок службы водонагревателя.

Теплоизоляция прибора выполнена из экологически чистого, безопасного материала. Пенополиуретан, не содержащий фторхлороуглеводороды, равномерно наносится по специальной технологии, на подготовленные внутренние поверхности. Качество материала, обладающего низкой теплопроводностью, влагостойкостью и долговечностью, толщина термоизоляционного слоя, который доходит до 100 миллиметров – всё это в комплексе позволяет максимально сократить теплопотери и повысить экономичность эксплуатации прибора.

Управление прибором

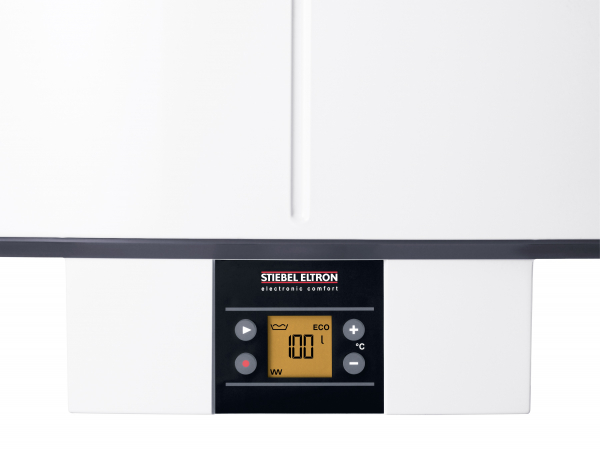

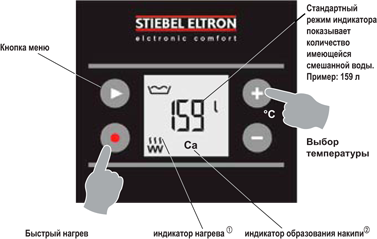

Водонагреватель Stiebel Eltron SHZ 100 LCD оборудован многофункциональным жидкокристаллическим дисплеем, с возможностью сенсорного управления прибором. На экран выводится информация о режимах работы, энергопотреблении, температуре и количестве воды в баке. Имеется индикация, сигнализирующая об образовании критического количества накипи на нагревательном элементе. Сенсорные кнопки максимально упрощают управление прибором. В случае возникновения поломок, прибор в режиме самодиагностики выведет информацию в виде символьных кодов.

Ночной режим эксплуатации. Прибор оборудован функцией нагрева воды в установленном льготном режиме. В местах действия льготной тарификации (как правило, в ночное время), выход на максимальную мощность нагрева будет происходить с наступлением льготного периода тарификации электроэнергии.

Работа в режиме бойлера подразумевает разовый нагрев воды до максимальной температуры, осуществляемый нажатием одной кнопки. Отключение прибора происходит при достижении выставленной температуры.

Режим антизамерзания, предохраняет внутренние элементы бака водонагревателя, автоматически повышая температуру воды при падении до 5 ºС.

Класс защиты

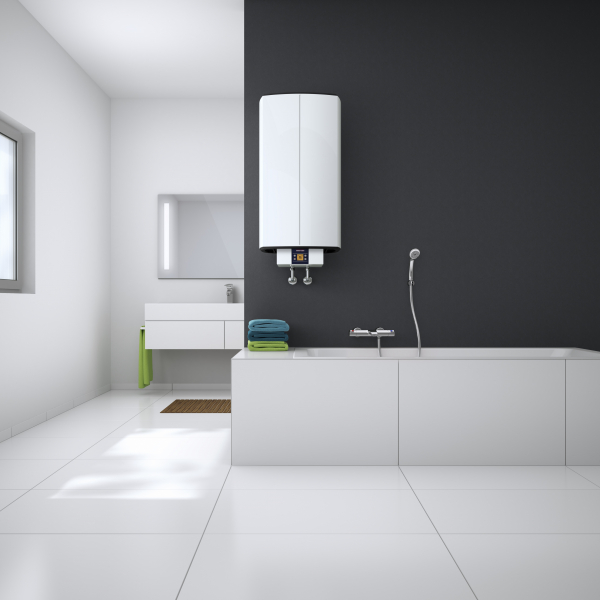

Класс защиты прибора - IP25, это допускает попадание прямых водяных струй непосредственно на корпус, и позволяет безопасно эксплуатировать водонагреватель в местах водозабора.

Передовые технологии, высокие немецкие стандарты, контроль качества на всем этапе производства, безопасность и экологичность выпускаемой продукции. Всё это сделало продукцию компании Stiebel Eltron безоговорочными лидерами в своем сегменте. Приобретая водонагреватели Stiebel Eltron, вы получаете качественное, надежное оборудование премиум – класса, комфортное в использовании и долговечное в эксплуатации.

Монтаж

Монтаж и обслуживание прибора

Компания Stiebel Eltron выпускает не только продукцию премиум - класса, но и старается максимально облегчить потребителю, как монтаж, так и дальнейшее обслуживание своего оборудования. Разработанная технология profi-rapid® для установки накопительных нагревателей значительно упрощает работы по монтажу и подготовке к эксплуатации прибора.

1. Планка для монтажа, с 5 миллиметровыми прокладками, имеет возможность углового расположения.		2. Силовой разъем подключения на фланце с ТЭНами, исключает вероятность неправильного подключения.
3. Фланец снимается одним движением. Подключение воды и электричества находятся в удобных, легкодоступных местах.		4. При снятии крышки корпуса, винты защищены от выпадения.
5. Специально сформованные углубления на корпусе, для удобства переноски и монтажа прибора. Применение распорных элементов толщиной 5 миллиметров.		6. Возможность оперативно заменить анод, не прибегая к снятию фланца.

Сливной патрубок

Сервисные работы зачастую требуют освободить нагреватель от воды. При необходимости полного осушения бака, слив в водонагревателе Stiebel Eltron SHZ 100 LCD реализован через установленный патрубок с резьбовым соединением, к которому подключается дренажный шланг. Это значительно упрощает и ускоряет процедуру.
