Stiebel Eltron SHW 300 S

Описание

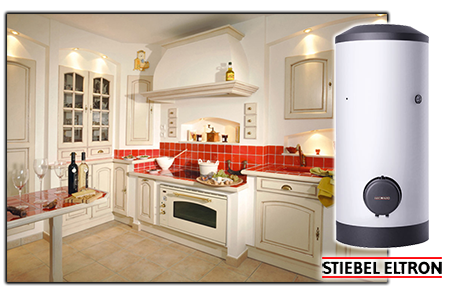

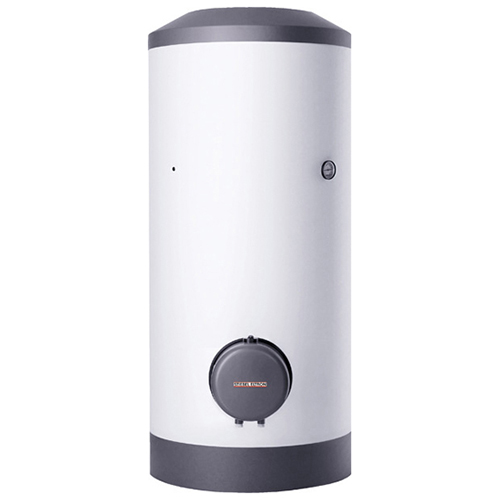

Водонагреватель напольного размещения закрытого типа - модель Stiebel Eltron SHW 300 S. Его габаритные размеры (ВхШхГ) — 1585х700х815 (мм). Основную функцию нагрева выполняет нагревательный элемент, изготовленный из медных трубок. Имеются режимы, позволяющие изменять мощность тока и, соответственно, скорость нагрева воды. В водонагревателе установлена дополнительная функция - «быстрый нагрев». Внутренний бак изготавливается из специальной стабилизированной стали. Внутренний бак рассчитан на 300 литров. Антикоррозийный анод, установленный в баке нагревателя, предохраняет внутренние стенки бака от накипи и коррозии. Изнутри стенки бака обработаны фирменной антикоррозионной эмалью «anticor».

К основным достоинствам нагревателя типа Stiebel Eltron SHW 300 S можно отнести: применение медного нагревательного ТЭНа и возможность установки необходимой мощности. Данную модель водонагревательного бойлера можно использовать для обеспечения горячей водой даже нескольких точек водоразбора.

Особо ощутимой будет выгода при экономии электричества, если использовать режим нагрева в ночной период времени, когда стоимость потребляемого тока рассчитывается по льготной тарифной стоимости, или же применить режим ускоренного подогрева воды. Регулятор дает возможность изменять температуру нагрева воды в диапазоне от +35°С и до +82°С. Датчик изменения температуры расположен на панели управления рядом с кнопкой включения режима быстрого нагрева. Водонагреватель оборудован высокоточным механическим термометром.

Для получения значительного объема воды необходимой температуры в этой модели применена запатентованная система, которая позволяет равномерно нагревать всю жидкость в баке.

• Имеется режим защиты от замерзания, при котором поддерживается температура воды +5°C, если бойлер находится в помещении с пониженной температурой (ниже 0°C).
• Корпус влагозащитный - класс защиты IP 24.
• Рабочее давление составляет 6 атм. (максимальное).
• Диаметр подключения водной магистрали (вход/выход) — G 1" по наружной резьбе.
• Электрический ТЭН состоит из медной трубки, в которой находится специальная нагревательная спираль. Диэлектриком и проводником между нагревательным элементом и стенками трубки является магнезий. Электрические ТЭНы не подвержены коррозии. Имеют большой запас долговечности и обладают высоким КПД.

Бак

Бак SHW 300 S выполнен из стали толщиной 4 миллиметра. На внутреннюю поверхность нанесён защитный слой эмали толщиной 0,4 мм. Накопительный бак водонагревателя обладает очень высокой износоустойчивостью.
Эмаль «anticor» - это специальная силикатная масса, имеющая особый химический состав и уникальные физические характеристики. Эмалевое покрытие практически невозможно отделить от металла, за счёт этого его можно назвать самым идеальным вариантом защиты.
Антикоррозийный стержень защищает внутреннюю поверхность бака от коррозии. От него к поврежденным участкам исходит ток специально подобранной частоты, возникающий в результате разрушения активных элементов, это и предотвращает коррозию.
Защитный анод изготовлен из магния. Для более длительной службы нагревателя необходимо не менее 2-х раз в год выполнять проверку анода и, если нужно, производить его замену. В водонагревателе SHW 300 S используется удобная функциональная схема - анод с индикатором. Цвет индикатора – в нормальном состоянии белый; если его цвет изменяется на красный, то это сигнал к тому, что необходимо проверить анод или заменить его.

Теплоизоляция водонагревателя состоит из пенополиуретанового слоя (ППУ). Благодаря высоким характеристикам, данный вид теплоизоляции хорошо зарекомендовал себя для использования в водонагревателях такого типа как Stiebel Eltron. ППУ-теплоизоляция не имеет линейного расширения, обладает повышенной влагонепроницаемостью, значительной плотностью, не токсична. ППУ - материал безопасный для здоровья и окружающей среды. Даже после длительного периода работы нагревателя свойства этой теплоизоляции не изменяются.

Режимы нагрева

Режим «быстрого нагрева» запускается простым нажатием кнопки, которая размещена на защитной крышке корпуса нагревательного элемента. При достижении заданной температуры воды отключение нагревательного прибора происходит автоматически. Использование данного режима целесообразно, если Вы пользуетесь горячей водой не часто.

Льготный режим - в данном режиме работы прибора нагревание воды производится в льготное время по вашему тарифу, как правило - это ночью.

Группа безопасности

Группа безопасности – это два клапана: предохранительный и обратный. Предохранительный используется для того, чтобы не допустить увеличения предельного рабочего давления. Этот клапан стравливает излишки воды, которые образуются в процессе нагрева из-за ее расширения. Обратный клапан предотвращает доступ горячей воды из нагревателя в магистраль подводящего водопровода. Благодаря этой группе клапанов давление в резервуаре всегда остается в пределах нормы.

Группа безопасности ZH 1 специально разработана для защиты данной модели водонагревателя от внешних и внутренних перегрузок давления, она состоит из ряда клапанов. В комплекте для мембранного клапана предоставляются специальные патроны. Давление, при котором происходит срабатывание клапана — 6 атмосфер. В водопроводной сети предельное давление составляет — 4,8 атмосфер. Если давление превышает предельное значение, то прежде чем осуществлять подключение нагревателя, следует установить специальный редуктор.

Внимание! В комплект поставки водонагревателя группа безопасности ZH1 не входит.

Класс защиты

Класс защиты — IP 24. Первая цифра кода обозначает класс защиты «2». Это говорит о том, что защита надежно предохраняет бак от попадания в него различных загрязнений и посторонних предметов, их диаметр не должен превышает 12 мм. Цифра «4» говорит о защите от внешних брызг воды, попадающих на нагреватель под любым углом. С данным типом защиты водонагреватель можно устанавливать у душевых кабин и кранов.

Ваши преимущества

Установив напольный водонагреватель модели Stiebel Eltron SHW 300 S, у Вас всегда имеется горячая вода, а благодаря функции подогрева воды по льготному тарифу, можно значительно сэкономить электроэнергию и при этом получить максимальную отдачу от работы устройства. Режим быстрого нагрева позволит существенно сэкономить Ваше время. Встроенные системы безопасности полностью соответствуют европейским стандартам качества. При необходимости сервисного обслуживания данного водонагревателя в России имеется более 30 специализированных сервис-центров.
Завод-производитель водонагревателя предоставляет гарантию - 2 года на электрические компоненты, на бак - 10 лет.
Водонагреватель Stiebel Eltron SHW 300 S - это оптимальное соотношение цена—качество.

Монтаж

Монтаж (водопроводное и электрическое подключение), а также первый ввод в эксплуатацию и профилактику этого прибора разрешается производить только квалифицированному специалисту, в соответствии с инструкцией.

Бесперебойная работа и безопасность эксплуатации гарантируются только при использовании предназначенных для данного прибора оригинальных запасных частей и принадлежностей.

Напольный накопительный водонагреватель должен прикрепляться к полу.

Место установки

• Помещение должно быть непромерзающим.
• Монтаж осуществляется поблизости от места водозабора.

Подключение к водопроводу

• Тщательно промойте трубопровод
• Смонтируйте выходной трубопровод горячей воды.
• Смонтируйте подающий трубопровод холодной воды. Присоединительную трубу можно монтировать по выбору, между опорными ножками. Привинчивая резьбовые соединения, поддерживайте ключом. Следует контролировать прочность соединительных труб; в случае необходимости установить дополнительный крепеж. При необходимости подсоединение холодной воды можно смонтировать прямо на штуцере.
• Установите предохранительную группу, например, Stiebel Eltron ZH 1 для давлений в водопроводе до 0,6 МПа (полное давление потока 0,48 МПа). Для полного давления покоя > 0,48 МПа следует установить дополнительно редуктора давления DMV / ZH 1.
• Открыв арматуру горячей воды, заполните прибор водой и держите открытым кран горячей воды до тех пор, пока вода не начнет поступать из крана.
• Визуально проверьте прибор на герметичность (наличие потеков).

Подключение к электросети

У напольного накопительного бойлера горячей воды SHW 300 S имеется базовый нагрев и возможность быстрого нагрева, который задается при помощи нажимной клавиши. Если электроснабжающая организация не разрешает режим быстрого нагрева, нужно накрыть нажимную клавишу быстрого нагрева прилагаемым пластиковым колпачком.

• Выньте ручку выбора температуры.
• Снимите крышку нагревательного фланца.
• Подготовьте электрический кабель и вставьте его через кабельный ввод во фланец.
• Выбранная нагрузка подключается в соответствии с примерами подключения.
• После подключения к электросети, на типовой шильде прибора следует отметить шариковой ручкой клетку, соответствующую присоединяемым мощности и напряжению.
