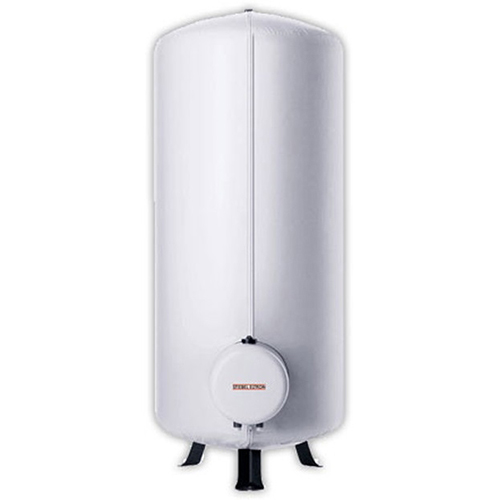

Stiebel Eltron SHW 200 ACE

Stiebel Eltron SHW 200 ACE

316 500 руб

  • Артикул: 070074
  • Наличие: в наличии

Теплоизоляция нанесена непосредственно на бак, сверху надет мягкий чехол.


Преимущества:

  • ТЭН из меди и сменный магниевый анод
  • Регулировка температуры в диапазоне от +35 до + 82 °С
  • Двойная защита от ржавчины
  • Увеличенный слой теплоизоляции
  • Возможность коммутации мощности на ТЭНе
  • Лёгкая замена антикоррозийного анода
  • Возможность подключения контура рециркуляции

Характеристики

Номинальная мощность, кВт 6
Высота, мм 1570
Ширина, мм 550
Глубина, мм 690
Диаметр, мм 550
Вес, кг 54
Объем бака, л 200
Мощность кВт, при 220 В 2-4

Описание

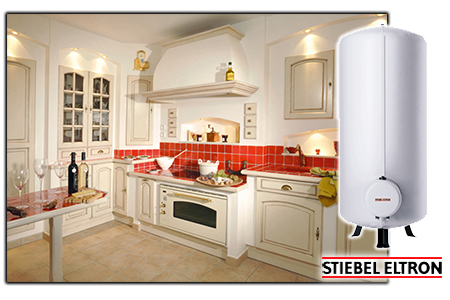

Внешний вид SHW 200 ACE Водонагреватель напольного размещения закрытого типа - модель Stiebel Eltron SHW 200 ACE. Его габаритные размеры (ВхШхГ) — 1570х550х690 (мм). Основную функцию нагрева выполняет нагревательный элемент, изготовленный из медных трубок. Имеются режимы, позволяющие изменять мощность тока и, соответственно, скорость нагрева воды. В водонагревателе установлена дополнительная функция - «быстрый нагрев». Внутренний бак изготавливается из специальной стабилизированной стали. Внутренний бак рассчитан на 200 литров. Антикоррозийный анод, установленный в баке нагревателя, предохраняет внутренние стенки бака от накипи и коррозии. Изнутри стенки бака обработаны фирменной антикоррозионной эмалью «anticor».

Трубчатый нагревательный элемент К основным достоинствам нагревателя типа Stiebel Eltron SHW 200 ACE можно отнести: применение медного нагревательного ТЭНа и возможность установки необходимой мощности. Данную модель водонагревательного бойлера можно использовать для обеспечения горячей водой даже нескольких точек водоразбора.

Регулятор дает возможность изменять температуру нагрева воды в диапазоне от +35°С и до +82°С. Датчик изменения температуры расположен на панели управления рядом с кнопкой включения режима быстрого нагрева. Водонагреватель оборудован высокоточным механическим термометром.

Для получения значительного объема воды необходимой температуры в этой модели применена запатентованная система, которая позволяет равномерно нагревать всю жидкость в баке.

  • Имеется режим защиты от замерзания, при котором поддерживается температура воды +5°C, если бойлер находится в помещении с пониженной температурой (ниже 0°C).
  • Корпус влагозащитный - класс защиты IP 24.
  • Рабочее давление составляет 6 атм. (максимальное).
  • Диаметр подключения водной магистрали (вход/выход) — G 1" по наружной резьбе.
  • Электрический ТЭН состоит из медной трубки, в которой находится специальная нагревательная спираль. Диэлектриком и проводником между нагревательным элементом и стенками трубки является магнезий. Электрические ТЭНы не подвержены коррозии. Имеют большой запас долговечности и обладают высоким КПД.

Бак

Накопительный бак Stiebel Eltron SHW 200 ACE Бак SHW 200 ACE выполнен из стали толщиной 4 миллиметра. На внутреннюю поверхность нанесён защитный слой эмали толщиной 0,4 мм. Накопительный бак водонагревателя обладает очень высокой износоустойчивостью.
Эмаль «anticor» - это специальная силикатная масса, имеющая особый химический состав и уникальные физические характеристики. Эмалевое покрытие практически невозможно отделить от металла, за счёт этого его можно назвать самым идеальным вариантом защиты.
Антикоррозийный стержень защищает внутреннюю поверхность бака от коррозии. От него к поврежденным участкам исходит ток специально подобранной частоты, возникающий в результате разрушения активных элементов, это и предотвращает коррозию.
Защитный анод изготовлен из магния. Для более длительной службы нагревателя необходимо не менее 2-х раз в год выполнять проверку анода и, если нужно, производить его замену. В водонагревателе SHW 200 ACE используется удобная функциональная схема - анод с индикатором. Цвет индикатора – в нормальном состоянии белый; если его цвет изменяется на красный, то это сигнал к тому, что необходимо проверить анод или заменить его.

Теплоизоляция SHW 200 ACE Теплоизоляция водонагревателя состоит из пенополиуретанового слоя (ППУ). Благодаря высоким характеристикам, данный вид теплоизоляции хорошо зарекомендовал себя для использования в водонагревателях такого типа как Stiebel Eltron. ППУ-теплоизоляция не имеет линейного расширения, обладает повышенной влагонепроницаемостью, значительной плотностью, не токсична. ППУ - материал безопасный для здоровья и окружающей среды. Даже после длительного периода работы нагревателя свойства этой теплоизоляции не изменяются. Теплоизоляция в водонагревателе SHW 200 ACE наносится на сам резервуар. Съемный мягкий чехол белого цвета надевается поверх него.

Кнопка быстрого нагрева Режим «быстрого нагрева» запускается простым нажатием кнопки, которая размещена на защитной крышке корпуса нагревательного элемента. При достижении заданной температуры воды отключение нагревательного прибора происходит автоматически. Использование данного режима целесообразно, если Вы пользуетесь горячей водой не часто.

Группа безопасности

Группа безопасности ZH 1 Группа безопасности – это два клапана: предохранительный и обратный. Предохранительный используется для того, чтобы не допустить увеличения предельного рабочего давления. Этот клапан стравливает излишки воды, которые образуются в процессе нагрева из-за ее расширения. Обратный клапан предотвращает доступ горячей воды из нагревателя в магистраль подводящего водопровода. Благодаря этой группе клапанов давление в резервуаре всегда остается в пределах нормы.

Группа безопасности ZH 1 специально разработана для защиты данной модели водонагревателя от внешних и внутренних перегрузок давления, она состоит из ряда клапанов. В комплекте для мембранного клапана предоставляются специальные патроны. Давление, при котором происходит срабатывание клапана — 6 атмосфер. В водопроводной сети предельное давление составляет — 4,8 атмосфер. Если давление превышает предельное значение, то прежде чем осуществлять подключение нагревателя, следует установить специальный редуктор.

Класс защиты

Класс защиты — IP 24. Первая цифра кода обозначает класс защиты «2». Это говорит о том, что защита надежно предохраняет бак от попадания в него различных загрязнений и посторонних предметов, их диаметр не должен превышает 12 мм. Цифра «4» говорит о защите от внешних брызг воды, попадающих на нагреватель под любым углом. С данным типом защиты водонагреватель можно устанавливать у душевых кабин и кранов.

Расшифровка обозначений IP (International Protection) и классов защиты для оборудования и людей
Составная часть Цифры и буквы Значение для защиты оборудования Значение для защиты людей
Буквы кода IP -- --
Первое кодовое число 2 От попадания твердых инородных тел диаметром 12,5 мм От возможности касания (в том числе пальцами) опасных частей
Второе кодовое число 3 Защита от капель воды Вода, капающая под углом до 60° с обеих сторон вертикально, не должна оказывать вредного воздействия
4 Защита от брызг воды Вода, брызгающая на корпус, не должна оказывать вредного воздействия
5 Защита от струй воды Вода, льющаяся на корпус в виде струй, не должна оказывать вредн. воздействия
Дополнительная буква (при необходимости) D -- От доступа к опасным частям с помощью проволоки
При отсутствии цифры, обозначающей степень защиты, вместо нее ставится "X". Пример: IP X4

Ваши преимущества

Установив напольный водонагреватель модели Stiebel Eltron SHW 200 ACE, у Вас всегда имеется горячая вода. Режим быстрого нагрева позволит существенно сэкономить Ваше время. Встроенные системы безопасности полностью соответствуют европейским стандартам качества. При необходимости сервисного обслуживания данного водонагревателя в России имеется более 30 специализированных сервис-центров.
Завод-производитель водонагревателя предоставляет гарантию - 2 года на электрические компоненты, на бак - 10 лет.
Водонагреватель Stiebel Eltron SHW 200 ACE - это оптимальное соотношение цена—качество.

Монтаж

Монтаж (водопроводное и электрическое подключение), а также первый ввод в эксплуатацию и профилактику этого прибора разрешается производить только квалифицированному специалисту, в соответствии с инструкцией.

Бесперебойная работа и безопасность эксплуатации гарантируются только при использовании предназначенных для данного прибора оригинальных запасных частей и принадлежностей.

Напольный накопительный водонагреватель должен прикрепляться к полу.

Перед подключением воды и электроподключением необходимо одеть прилагаемый декоративный чехол и вмонтировать термометр, находящийся под крышкой фланца.

Устройство циркуляции горячей воды в системе водоснабжения не желательно из-за высоких тепловых потерь. Однако, если протяженность тубопровода слишком велика, с целью повышения комфорта для пользователя (во избежании остывания воды в выходной магистрале горячей воды) возможна установка на выходной магистрали горячей воды циркуляционного насоса. В этом случае с целью экономии электроэнергии рекомендуется регулировать температуру циркулирующей воды в зависимости от потребностей пользователя в воде в различное время суток.

Штуцер для подсоединения циркуляционного трубопровода Вы найдете там, где теплоизоляция имеет явно ощутимое углубление. В этом месте декоративный чехол должен быть прорезан. То же самое следует проделать и с теплоизоляцией.

Место установки

  • Помещение должно быть непромерзающим.
  • Прибор должен быть установлен вблизи максимально часто используемых водозаборных точек.
  • Необходимо закрепить прибор на полу.

Подключение воды

Внутренний бак прибора рассчитан на максимальное рабочее давление 6 бар. Однако, в связи с тем, что давление воды может колебаться, уже при давлении 4,8 бар и выше требуется клапан понижения давления (редукционный клапан), а при давлении воды свыше 10 бар необходим второй, подключенный последовательно. Если монтируются батареи с постоянной температурой или батареи с термостатом, то их подсоединенительные патрубки холодной воды должны находиться в направлении потока за редукционным клапаном.

Подключение электричества

Прибор рассчитан на подключение стационарно проложенной проводкой.

Снять крышку фланца, кабель подключить согласно схемы подключения, наклеить соответствующие наклейки с указанием мощности на отмеченное место в табличке с номинальными данными, установить крышку фланца. Необходимый изоляционный промежуток - не менее 3 мм по всем полюсам.

Расчетные таблицы

Таблица рекомендованных сечений электрического кабеля

Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт
Мощность водонагревателя, кВт 1 2 3 3,5 4 6 8 12
Сила тока, А 4,5 9,1 13,6 15,9 18,2 27,3 36,4 54,5
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 1 1 1,5 2,5 2,5 4 6 10
Максимальная длина кабеля, м 35 17 17 25 22 23 27 30
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт
Мощность водонагревателя, кВт 6 13 15 18 21 24 27 35
Сила тока, А 9,1 19,5 22,8 27,3 31,9 36,5 41,0 53,2
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 1,5 4 4 4 6 6 8 8
Максимальная длина кабеля, м 50 52 48 40 51 45 53 41

Расчет времени нагрева воды в водонагревателе

Заполните основные поля и время нагрева расчитается автоматически!
