Stiebel Eltron SHO AC 600

Описание

Общие сведения

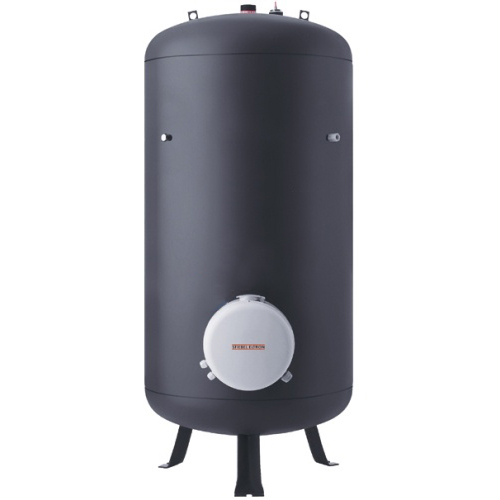

Stiebel Eltron SHO AC 600 – это напорный накопительный водонагреватель емкостью 600 литров. Он предназначен исключительно для установки на полу. Это очень мощный и эффективный аппарат, способный обеспечить горячей водой высокой температуры одну или несколько водоразборных точек даже в самом большом загородном доме или городском коттедже. Он оснащен возможностью изменения своей мощности, чтобы согласовывать ваши изменяющиеся потребности в горячей воде с величиной расхода электроэнергии. Габариты и вес прибора рассчитаны на то, что он будет устанавливаться только на полу, например, в вашем подсобном помещении: его высота 1,685 метра, вес с полным баком воды около 760 кг!

Водонагреватель рассчитан на максимальное давление в водопроводной сети 6 бар, подключается к трехфазной сети переменного тока напряжением 380В. Максимальная потребляемая мощность составляет 7.5 кВт. Накопительный бак водонагревателя выполнен из металла, надежно защищен от коррозии эмалью «anticor» и сменным магниевым анодом. Прибор нагревает воду в интервале температур 35 – 82°С. Вход холодной воды подключается с помощью наружной резьбы G 1 ½ дюйма, отвод горячей воды – G 2 дюйма. Степень защиты прибора IP 24. Для дополнительной защиты при частых перепадах давления в водопроводной сети агрегат можно оснастить группой безопасности, ее нужно заказывать отдельно. Также дополнительно можно заказать и надежную теплоизоляцию для снижения потерь тепла при нагреве воды.

Принцип работы

Каждый из нас знает, что большая семья – это большая радость и большая ответственность. Ответственность за обеспечение всех наших близких просторным жильем, комфортными условиями для жизни, возможностью полноценно общаться с друзьями, принимать дома гостей и собираться всей семьей за большим столом. И поистине, большое счастье, когда у нас есть и желание, и возможность такую ответственность на себе нести: построить не просто дом, а просторный дом, посадить не дерево, а целый сад, воспитать не одного сына, а целую дружную команду мальчишек и девчонок. Это, действительно, непросто и требует много сил, средств и терпения. А вот уже обеспечить ваш построенный большой дом нужным количеством горячей воды для всех ваших многочисленных домочадцев гораздо проще – достаточно установить в доме мощный и вместительный водонагреватель Stiebel Eltron SHO AC 600.

Принцип его действия при всей масштабности процесса достаточно прост: нагрев воды осуществляется внутри накопительного бака внутри прибора с помощью трубчатого нагревательного элемента (ТЭНа). При этом агрегат постоянно находится под давлением водопровода и может выдерживать скачки этого давления вплоть до 6 бар. Если ваша водопроводная сеть подвержена более значительным перепадам, рекомендуется дополнительно оборудовать водонагреватель группой безопасности ZH 1. Ее нужно заказывать отдельно.

Снабжать горячей водой SHO AC 600 может одну или несколько точек водоразбора, но при его мощности, конечно, целесообразнее подключать к нему именно несколько точек потребления.

Непосредственно нагрев воды может осуществляться в этой модели двумя способами. Основной режим предполагает достаточно длительный процесс нагрева – в течение 8 часов (положение 1 на переключателе). В некоторых случаях это может быть затруднительно, например, из-за требований местной энергосбытовой компании. Для этого в SHO AC 600 предусмотрен режим быстрого нагрева (положение 2 на переключателе). Режим рассчитан на низкий ночной тариф учета электроэнергии и имеет длительность 4 часа. При этом для вашего удобства переключение режимов можно вынести за пределы самого водонагревателя, оборудовав дистанционные выключатели, например, на стене подсобного помещения.

В целях максимальной сохранности накопленной в процессе работы тепловой энергии, можно дополнительно оборудовать агрегат теплоизоляцией WD 1011 из экологически безопасного и надежного полиуретана.

Диапазон температур нагрева воды очень широк – от 35°С до 82°С. Но в целях максимально экономичного использования электроэнергии производитель рекомендует не изменять настройку максимума температуры в 60°С. Помимо значительной экономии, при этой температуре практически не образуется накипь, что заметно продлевает срок жизни прибора. Если вам все же потребуется очень горячая вода, то можно изменить эту заводскую настройку, строго следуя инструкции по эксплуатации.

Когда SHO AC 600 выключен (положение • = холодно), работает защита от замерзания. Ее принцип работы – включение режима отопления при возникновении опасности слишком низких температур.

Конструктивные особенности

Главным действующим элементом водонагревателя Stiebel Eltron SHO AC 600 является трубчатый нагревательный элемент (ТЭН). Нетрудно догадаться, что при столь высокой мощности и огромном объеме нагреваемой воды, ТЭН должен справляться с беспрецедентным уровнем нагрузки. И он, действительно, справляется!

ТЭН выполнен из меди высокого качества. Это оптимальный материал в своей сфере применения, ведь он обладает отличной теплопроводностью и минимальным образованием накипи. Тепловая энергия от размещенной внутри медной трубки нагревательной спирали передается через оксид магния стенкам самой трубки, а уже от них – непосредственно воде.

Само вместилище большого объема горячей воды, естественно, должно быть максимально надежным. В этой модели бак выполнен из стали толщиной 4 мм и покрыт изнутри особой эмалью. Особой – значит, специально разработанной специалистами Stiebel Eltron для наиболее передовых моделей водонагревателей, чтобы максимально защитить металл резервуара от коррозии. Эмаль невозможно разрушить перепадами температуры, насыщенным солевым составом воды, даже при наличии в ней азотных соединений. Она абсолютно плотно прилегает к поверхности металла, не давая проникнуть ни единому пузырьку воздуха или частице влаги. Сертифицированное эмалевое покрытие не стареет, не изнашивается со временем, не выделяет никаких химических соединений в воду и не создает среды для размножения вредных бактерий.

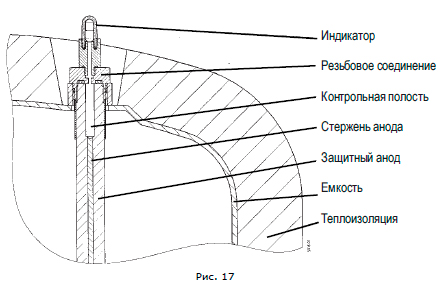

Чтобы сделать защиту от коррозии бака абсолютной, в конструкции SHO AC 600 предусмотрено наличие магниевого «жертвенного» анода. Такое символичное название он получил благодаря своей роли в конструкции – находясь в соединении с металлическим баком, отдавать свои электроны при первых признаках зарождения коррозии на участке бака. Как более активный металл, магний разрушается быстрее, поэтому требует регулярной замены. Когда именно его нужно заменить, вам покажет индикатор состояния анода. Изначально он белого цвета, а когда он окрашивается в красный, это сигнал о необходимости замены. Дополнительным преимуществом SHO AC 600 перед аналогичными моделями является тот факт, что замену анода можно произвести, не снимая фланец с нагревательным элементом.

На панели агрегата расположен переключатель режимов работы. Изначально он установлен в стандартное положение 1 (нагрев длительностью 8 часов). Если для ваших нужд или по требованию энергосбытовой компании вам такой режим не подходит, его можно переключить на положение 2, и тогда нагрев будет осуществляться в низкотарифное время в течение 4 часов. По истечению этого времени нагрев нужно будет отключить. Сделать это можно как на самом приборе, так и установив в удобном для вас месте дистанционный выключатель.

По категории защиты водонагреватель Stiebel Eltron SHO AC 600 классифицируется как IP 24. Это означает надежную защиту от небольших инородных тел диаметром свыше 12,5 мм, а также от брызг воды, падающих на аппарат под любым углом. Благодаря такой защите, вы можете разместить прибор не только в сухой подсобке, но даже во влажной русской бане.

Содержать водонагреватель в чистоте и следить за корректностью его работы – это, пожалуй, ваша единственная забота, связанная с его эксплуатацией. Даже удаление накипи с его внутренних частей лучше всего доверить специалисту. А с появлением в вашем доме Stiebel Eltron SHO AC 600 станет меньше всего на одну – заботу об обеспечении дома горячей водой.

Монтаж

Интуитивно понятно, что прибор такого уровня мощности и объема должен устанавливать и обслуживать только высококвалифицированный специалист. Вам как пользователю, в первую очередь, нужно выбрать подходящее место в вашем доме для его установки: учесть высоту агрегата – больше, чем 1,7 метра, а также убедиться в несущей способности пола, рассчитан ли он на максимальный вес 760 кг. При монтаже и техобслуживании, которое также должен выполнять только специалист, обязательно использовать оригинальные материалы и запчасти.

При настройке протока воды через агрегат, важно учесть максимальное значение в 50 л/мин, даже при временных скачках давления в водопроводной сети. Большее значение может негативно сказаться на работоспособности водонагревателя. Сам водопровод как горячей, так и холодной воды, может состоять только из медных или стальных труб в определенной последовательности, пластиковые трубы использоваться не должны. При этом трубы, отводящие горячую воду, обязательно должны быть теплоизолированы.

Электрическому монтажу стоит также уделить серьезное внимание, с учетом большой нагрузки, создаваемой прибором на электросеть. В обязательном порядке нужно обеспечить возможность отключения всех фаз от сети с помощью предохранителей или автоматических выключателей с изолирующим расстоянием не менее 3 мм.

Инструкция

Инструкция по монтажу и эксплуатации Stiebel Eltron SHO AC 600 (PDF)

Сертификат соответствия (PDF)

Расчетные таблицы

Таблица рекомендованных сечений электрического кабеля
