Stiebel Eltron SB 602 AC

Описание

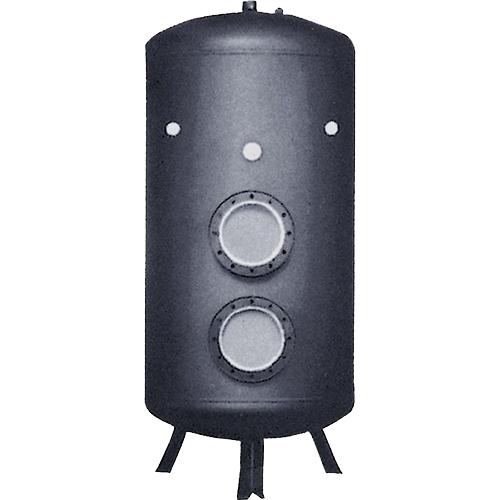

Комбинируемый водонагреватель Stiebel Eltron SB 602 AC

Напольный накопительный водонагреватель универсального использования с объемом бака 600 литров, относится к нагревателям закрытого типа и способен снабжать водой, от одной до нескольких точек водоразбора. Прибор принадлежит к комбинируемому типу, позволяющему потребителю самому выбрать необходимый в эксплуатации нагревательный элемент исходя из индивидуальных потребностей. В число возможных источников нагрева входит теплообменник с трубчатой поверхностью нагрева WTW, электронагревательные фланцы, либо вкручиваемый вспомогательный ТЭН BGC. В производстве бака водонагревателя применяется высококачественная сталь, с последующим покрытием защитной эмалью «anticor». Для дополнительной антикоррозийной защиты бака установлен легкосменный магниевый анод с индикатором износа, сигнализирующим в случае необходимости замены.

Теплоизоляция, приобретаемая отдельно, выполнена из нетоксичного экологически безопасного материала - полиуретана. Её применение позволяет значительно снизить теплопотери и повышает КПД прибора. Контролировать температуру нагреваемой воды поможет высокоточный термометр, расположенный на корпусе прибора. Реализована возможность подключения рециркуляционного контура.

Бак

Бак водонагревателя изготовлен из высокопрочной, коррозиестойкой стали с толщиной стенки - 4 миллиметра. Находящаяся в контакте с водой поверхность, защищена эмалевым покрытием, достигающим 0,4 миллиметра, что является максимальным значением среди подобных изделий.

Применяемое компанией Stiebel Eltron эмалевое покрытие «anticor» на сегодняшний день по праву считается непревзойденным средством защиты металлической поверхности от коррозии и повреждений. Благодаря специальному составу и особенностям допокрасочной обработки, эмаль образует надежный эластичный слой, тепловое расширение которого, полностью соответствует расширению стального бака. Благодаря этому, покрытие не подвержено изменению, несмотря на резкие перепады и постоянное воздействие высоких температур. В использовании, эмаль полностью гигиенична, антибактериальна, и устойчива к повреждениям. По оценкам специалистов, применение покрытия «anticor»,исключает возможности каплеобразования и повышает защиту поверхности на 65%, по сравнению с обычной двухслойной эмалью. Высокое качество покрытия «anticor», подтверждено сертификацией продукта в Европейском Эмалевом Союзе (EEA).

Дополняет защиту от коррозионных повреждений, магниевый анод, установленный внутри корпуса. В результате взаимодействия железа, из которого изготовлен бак, с растворенным в воде кислородом, образуется оксид, который собственно и является коррозией, приводящей к сквозным отверстиям. Для предотвращения подобного, применяется антикоррозийный защитный стержень – анод. Содержащийся в нем магний, является более активным элементом, чем железо, за счет чего разрушительный коррозионный процесс происходит непосредственно на аноде, бак же в свою очередь остается нетронутым. Анод, применяемый в водонагревателе Stiebel Eltron SB 602 AC, сменный. Расход анода легко проконтролировать по встроенному индикатору, меняющему цвет с белого на красный, по мере износа стержня. Особенности конструкции анода, позволяют произвести замену без демонтажа фланца с ТЭНами, что значительно упрощает процедуру и облегчает обслуживание прибора в целом.

Поставляемый в комплекте с водонагревателем, механический термометр, позволит отслеживать температуру воды в баке.

Нагревательные элементы

Водонагреватель SB 602 AC является прибором комбинируемого типа, позволяющим выполнять функции нагрева, как с помощью котла отопления, так и посредством электрического нагревательного элемента (ТЭНа). К безусловным плюсам данной конструкции можно отнести возможность нагрева и обеспечения горячей водой пользователя, за счет системы отопления дома к которой производится подключение прибора. В этом случае, помимо удобства использования, происходит значительная экономия на энергозатратах. В то же время, нагрев можно осуществлять без использования котла, при помощи ТЭНа. При необходимости быстрого нагрева, оба варианта можно совместить.

В качестве, как основного, так и подключаемого при необходимости дополнительно, нагревательного элемента в приборе, используется электрический комплект, состоящий из фланца с ТЭНом. Отопительный фланец, помимо непосредственно самого трубчатого элемента, включает в себя встроенный термостат, и ограничитель температуры. Термостат настроен по умолчанию на оптимальную, для пользователя температуру - 60 градусов, в случае необходимости, по желанию потребителя, специалист может выставить температуру в широком диапазоне от 35 до 82 градусов Цельсия.
Предохранительный ограничитель нагрева автоматически отключит ТЭН в случае превышения заданной температуры.

Подходящие к установке и использованию фланцы - FCR 28/120, FCR 28/180 FCR 28/270, FCR 28/360. Модели между собой различаются мощностью нагревательного элемента, и наличием дополнительных возможностей, таких как функция быстрого нагрева воды, работа по льготному тарифу.

В качестве вспомогательного ТЭНа, в водонагревателе SB 602 AC, применяется винтовой электронагреватель BGC. Его использование помогает компенсировать возможные теплопотери, возникающие при длительных паузах в использовании прибора. ТЭН позволяет осуществлять регулировку температуры от 45 до 80 градусов Цельсия с помощью, установленной на торце элемента ручки. Для защиты от перегрева, элемент укомплектован встроенным предохранительным термоограничителем. Установка происходит в штуцер рециркуляционного контура, проход через теплоизоляцию осуществляется с помощью специальной пластиковой муфты.

Теплообменники к водонагревателю Stiebel Eltron SB 602 AC

Применяемые теплообменники WTW 28/18 и WTW 28/23 подключаются к системе отопления, используя для нагрева воды, полученную тепловую энергию отопительных котлов, либо силовых установок, питающихся солнечной энергией. Теплообменник выполнен из покрытой цинком медной трубы, и в зависимости от наименования модели имеет нагревательную мощность 15 кВт (WTW 28/18) или 17 кВт (WTW 28/23). Выбор теплообменника зависит от условий использования и индивидуальных потребностей заказчика.

Теплоизоляция

Для обеспечения защиты бака водонагревателя от теплопотерь, компанией Stiebel Eltron разработана и рекомендована к применению теплоизоляция WD 612. Изготовлена теплозащита из современного материала – пенополиуретана, структура которого состоит из множества замкнутых ячеек, за счет чего и достигается низкая теплопроводность и малая паропроницаемость. Теплоизоляция экологична, проста в монтаже и долговечна в последующем применении, позволяя получить наибольший КПД от расходуемой энергии на обогрев.

Фланец

В тех случаях, когда водонагреватель не используется с теплообменником, для заглушки отверстия применяется специальный фланец B 28. Деталь изготовлена в форме диска из качественной высокопрочной стали с эмалевым покрытием внутренней стороны. Поставляется в комплекте с крепежными винтами, уплотнителем и термоизолирующей крышкой.

Безопасность

Для обеспечения защиты элементов водонагревателя от скачков давления в водопроводной сети, устанавливаются предохранительные клапаны. При эксплуатации напольных водонагревателей относительно больших объемов, используется группа безопасности ZH1. Обратный клапан, препятствует возвратной подаче горячей воды в магистральную сеть, предохранительный, сбрасывает давление в случае его критического повышения. Клапаны объединены в один корпус, просты в монтаже и обслуживании. Вместе с группой поставляются сменные патроны, используемые в мембранном клапане.

Внимание! В комплект поставки водонагревателя группа безопасности ZH1 не входит.

Корпус прибора защищен по классу IP 24, что позволяет располагать водонагреватель в непосредственной близости от водоразборных точек.

Комбинируемый водонагреватель Stiebel Eltron SB 602 AC является оптимальным решением для обеспечения горячей водой не только жилых домов и коттеджей. Его объема и мощностей вполне достаточно для удовлетворения потребности водоснабжения в производственных помещениях, офисах. Возможность выбора и комбинации нагревательных элементов, существенно расширяет область применения водонагревателя и позволяет потребителю самому собрать наиболее подходящий комплект под его индивидуальные условия. Принадлежность прибора к известному бренду гарантирует безопасную и надежную работу в течение длительного срока службы.

Монтаж

• Монтаж, а также первый ввод в эксплуатацию этого водонагревателя должен выполнять только квалифицированный специалист, имеющий допуск на выполнение подобных работ, в соответствии с инструкцией.
• Бесперебойное функционирование и эксплуатационная надежность гарантированы применением для нагревателя только определенных "родных" специальных комплектующих и запасных частей.
• Комбинированный напольный накопительный водонагреватель должен устанавливаться на полу.

Место установки

• В непромерзаемом помещении.
• Вблизи от места слива воды.

Подключение к водопроводу

• Хорошо промыть трубопровод.
• Произвести монтаж трубопровода для слива горячей воды.
• Произвести монтаж трубопровода для подачи холодной воды.
• Открыв арматуру для горячей воды, произвести заполнение водой и тщательное промывание.
• Произвести контроль герметичности.
• Если должен быть установлен циркуляционный трубопровод, то его нужно установить на штуцер.

Первичный ввод в эксплуатацию (Должен осуществлять только квалифицированный специалист!).

• Заполнить комбинированный напольный накопительный водонагреватель, удалить воздух и тщательно промыть!
• Выполнить управляющие операции с компонентами специальной оснастки в соответствии с инструкцией по монтажу и применению и произвести контроль их функционирования!
• Осуществить контроль функционирования предохранительного клапана!

Инструкция

Инструкция по монтажу и эксплуатации Stiebel Eltron SB 602 AC (PDF)

Сертификат соответствия (PDF)

Расчетные таблицы

Таблица рекомендованных сечений электрического кабеля
