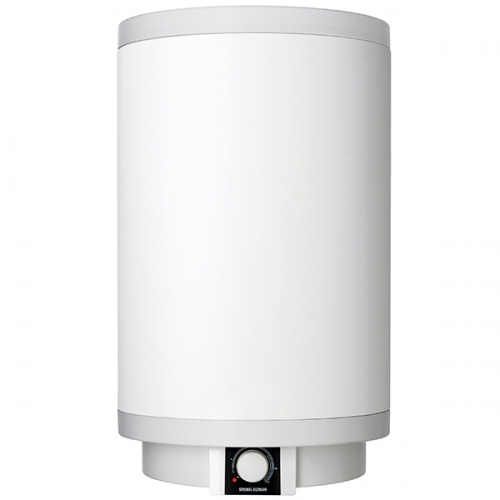

Stiebel Eltron PSH 80 Trend
Цена с НДС 51 700 руб
- Артикул: 232082
- Наличие: в наличии
Накопительный водонагреватель с самым широким модельным рядом − от 30 до 200 литров.
Преимущества:
- ТЭН из нержавеющей стали
- Регулировка температуры в диапазоне от +35 до +75 ˚C
- Двойная защита от ржавчины, лёгкая замена антикоррозийного анода
- Увеличенный слой теплоизоляции
- Тройная защита – от перегрева, замерзания и струй воды
- Группа безопасности в комплекте
Характеристики
Номинальная мощность, кВт | 2 |
Высота, мм | 871 |
Ширина, мм | 510 |
Глубина, мм | 520 |
Диаметр, мм | 510 |
Вес, кг | 28.2 |
Объем бака, л | 80 |
Мощность кВт, при 220 В | 2 |
Напряжение сети, В | 220 |
Макс. давление воды, атм | 6 |
Внутреннее покрытие бака | эмаль |
Высота упаковки, мм | 940 |
Ширина упаковки, мм | 550 |
Глубина упаковки, мм | 560 |
Объем упаковки, м3 | 0.290 |
Вес с упаковкой (брутто), кг | 31 |
Гарантия, лет | 2 |
Группа безопасности, в комплекте | да |
Дисплей | нет |
Защитный анод | да |
Индикация нагрева | да |
Индикация включения | да |
Класс энергопотребления | C |
Макс. температура нагрева воды, C | 75 |
Материал анода | магний |
Мин. давление воды, атм | 1 |
Мин. температура нагрева воды, C | 7 |
Нагревательный элемент | трубчатый |
Обратный клапан | да |
Ограничитель температуры нагрева | да |
Подключение, дюймов | 1/2 |
Покрытие нагревательного элемента | нержавеющая сталь |
Предохранительный клапан | да |
Режим предотвращения замерзания | нет |
Самодиагностика | нет |
Способ крепления | настенный |
Способ подачи воды | напорный |
Степень защиты от воды | 5 |
Термометр | нет |
Управление | электронное |
Ускоренный нагрев | нет |
Кол-во смешанной воды при 40 °С, л | 142 |
Описание
Новинку отличает современный внешний вид, высокая экономичность, простота эксплуатации и конечно неизменное качество, свойственное компании-производителю.
Прибор устанавливается с подключением к водопроводной сети, вследствие чего находится под давлением вне зависимости от его работы. В качестве нагревательного элемента применяется ТЭН из нержавеющей стали, мощностью 2кВт. Регулировка температуры осуществляется бесступенчато, с помощью эргономичной ручки-маховика.
Бак, объемом 80 литров, выполнен из высококачественной стали, и дополнительно покрыт защитной эмалью. Разработка инженеров - покрытие Co Pro III®, наносится многослойно на предварительно обработанную специальным способом, поверхность бака. Благодаря сочетанию допокрасочной обработки, с технологией нанесения и высококачественным составом эмали, стенки емкости на весь период эксплуатации надежно защищены от трещин, сколов, возможного возникновения коррозии.
Дополнительной гарантией долговечности служит встроенный анод, препятствующий разрушению стенок, вследствие электрохимических процессов, происходящих между нагревательным элементом и баком прибора. Вода, содержащая примеси в виде солей является неплохим электропроводящим раствором, в котором металлические элементы (ТЭН и стенки бака), составляют так называемую «гальваническую пару». Взаимодействуя между собой, постепенно происходит разрушение металла, имеющего наибольший отрицательный потенциал. Встроенный анод в свою очередь принимает на себя разрушительное воздействие электролитической коррозии, спасая бак и нагревательный элемент. Подтверждением надежности применяемой защиты является заводская десятилетняя гарантия на накопительную емкость.
Современный нагревательный элемент прибора выполнен из стали высокого качества, что позволяет значительно сократить количество накипи, образуемое в процессе эксплуатации.
Теплозащита бака водонагревателя выполнена из пенополиуретана, который является идеальным материалом для предотвращения теплопотерь. В утеплителе не содержатся токсичные соединения, он считается абсолютно безвредным, экологичным материалом, сертифицированным согласно европейским и российским стандартам качества.

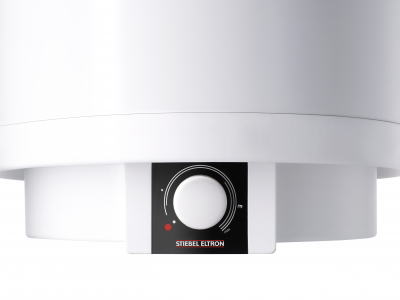

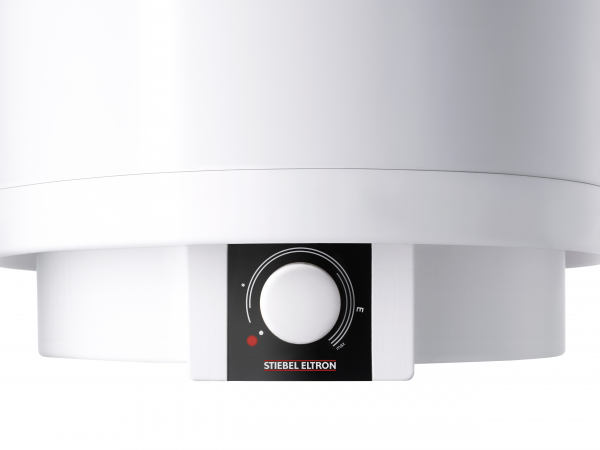

Управление водонагревателем PSH 80 Trend, осуществляется с помощью ручки - регулятора. Плавный бесступенчатый выбор температуры позволяет с высокой точностью установить необходимое значение во всем диапазоне, от 7 до 75 градусов Цельсия. Энергосберегающий режим отмечен символом Е, при его выборе осуществляется нагрев воды до оптимальной с точки зрения энергосбережения, температуры в 60 градусов. Режим антизамерзания отмечен звездочкой, на шкале регулятора. О работе прибора в режиме нагрева, сигнализирует индикационная лампа на панели управления.
Экономичность
Применение новых материалов, повышающих КПД нагревательного элемента, качественный утеплитель, нанесенный по особой технологии, бесступенчатая регулировка – всё это позволяет добиться значительной экономии потребляемой электроэнергии, не жертвуя при этом комфортом.
Безопасность
Водонагреватель Stiebel Eltron PSH 80 Trend, оснащен предохранительным клапаном, защищающим прибор от перегрева и избыточного давления. В случае выбора и установки режима от замерзания, обозначенного на шкале звездочкой ( *) при падении температуры, реле не допустит замерзания, автоматически включая ТЭН, и поддерживая необходимую температуру. Ограничитель температуры также не позволит включить прибор в случае, если температура окружающего воздуха ниже – 15 градусов Цельсия.
Уровень защиты по международной сертификации IP – 25, что допускает монтаж и использование в местах возможного попадания прямых водяных струй на корпус прибора.
Расшифровка обозначений IP (International Protection) и классов защиты для оборудования и людей | |||
Составная часть | Цифры и буквы | Значение для защиты оборудования | Значение для защиты людей |
Буквы кода | IP | -- | -- |
Первое кодовое число | 2 | От попадания твердых инородных тел диаметром 12,5 мм | От возможности касания (в том числе пальцами) опасных частей |
Второе кодовое число | 3 | Защита от капель воды | Вода, капающая под углом до 60° с обеих сторон вертикально, не должна оказывать вредного воздействия |
4 | Защита от брызг воды | Вода, брызгающая на корпус, не должна оказывать вредного воздействия | |
5 | Защита от струй воды | Вода, льющаяся на корпус в виде струй, не должна оказывать вредн. воздействия | |
Дополнительная буква (при необходимости) | D | -- | От доступа к опасным частям с помощью проволоки |
При отсутствии цифры, обозначающей степень защиты, вместо нее ставится "X". Пример: IP X4 |
Обладая компактными размерами, современным дизайном, и высокими рабочими показателями, водонагреватель новой линии Stiebel Eltron PSH 80 Trend, станет достойным помощником, обеспечивающим комфорт в вашем доме.
Монтаж
Место монтажа

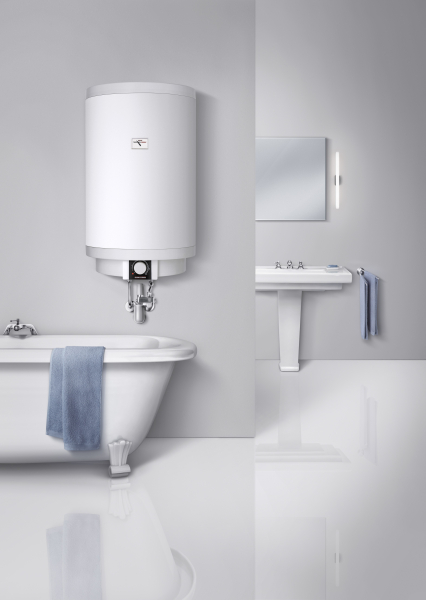

Прибор предназначен для стационарного настенного монтажа в закрытом помещении. Стена должна быть рассчитана на соответствующую нагрузку.
Рядом с прибором должен находиться соответствующий слив для отвода излишков воды, образующихся в результате теплового расширения.
Устанавливать прибор только вертикально, в незамерзающем помещении и рядом с краном.
Запрещен монтаж прибора в углу помещения, поскольку при креплении прибора на стене необходим доступ к шурупам сбоку.
Крепление настенной монтажной планки
Настенная монтажная планка, закрепленная на приборе, оснащена пазами для крючков, обеспечивающимим в большинстве случаев монтаж на уже существующие настенные шпильки от предыдущего прибора.
- В противном случае нужно произвести разметку отверстий на стене.
- Просверлить отверстия и закрепить настенную монтажную планку с помощью шурупов и дюбелей. Крепежный материал следует выбирать с учетом прочности стены.
- Подвесить прибор с помощью планок для подвешивания на шурупы или шпильки. При этом нужно учитывать порожний вес прибора, и при необходимости привлечь помощника.
- Выровнять прибор горизонтально.
Подключение воды
Прибор необходимо эксплуатировать с напорной арматурой.
Водопроводная линия холодной воды
В качестве материалов разрешено использовать горячеоцинкованную сталь, нержавеющую сталь, медь и пластик.
Водопроводная линия горячей воды
В качестве материала для труб разрешено использовать нержавеющую сталь, медь и пластик.
Монтаж предохранительного клапана
- Установить предохранительный клапан сертифицированной конструкции в трубопровод подачи холодной воды. При этом с учетом статического давления может дополнительно потребоваться установка редукционного клапана.
- Размеры отводной трубы подобрать таким образом, чтобы вода при полностью открытом предохранительном клапане вытекала беспрепятственно.
- Продувочную линию предохранительного узла монтировать в незамерзающем помещении, с постоянным уклоном вниз.
- Продувочное отверстие предохранительного клапана должно оставаться открытым в атмосферу.
Электрическое подключение
Все работы по электрическому подключению и монтажу должен производить только специалист в соответствии с инструкцией. При любых работах необходимо полное отключение прибора от сети.
Прибор поставляется с подготовленным гибким соединительным кабелем и наконечниками для жил без штекера.
- Если длины недостаточно, соединительный кабель нужно отсоединить от клемм в приборе. Для замены использовать надлежащий электромонтажный кабель.
- При укладке нового соединительного кабеля необходимо обеспечить герметичность имеющегося кабельного ввода и правильность подключения кабеля внутри прибора.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
Расчет времени нагрева воды в водонагревателе
Заполните основные поля и время нагрева расчитается автоматически!
Объем водонагревателя, л
|
|
Температура нагрева воды в водонагревателе, °С
|
|
Мощность водонагревателя, кВт
|
|
Время нагрева составит:
|
