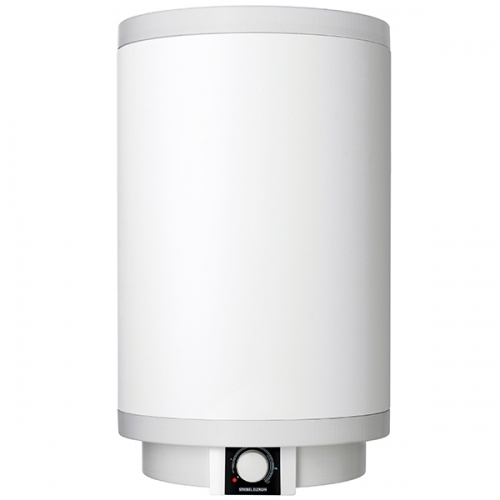

Stiebel Eltron PSH 200 Trend

Описание

Новинку отличает современный внешний вид, высокая экономичность, простота эксплуатации и конечно неизменное качество, свойственное компании-производителю.
Прибор устанавливается с подключением к водопроводной сети, вследствие чего находится под давлением вне зависимости от его работы. В качестве нагревательного элемента применяется ТЭН из нержавеющей стали, мощностью 2кВт. Регулировка температуры осуществляется бесступенчато, с помощью эргономичной ручки-маховика.

Бак, объемом 200 литров, выполнен из высококачественной стали, и дополнительно покрыт защитной эмалью. Разработка инженеров - покрытие Co Pro III®, наносится многослойно на предварительно обработанную специальным способом, поверхность бака. Благодаря сочетанию допокрасочной обработки, с технологией нанесения и высококачественным составом эмали, стенки емкости на весь период эксплуатации надежно защищены от трещин, сколов, возможного возникновения коррозии.

Дополнительной гарантией долговечности служит встроенный анод, препятствующий разрушению стенок, вследствие электрохимических процессов, происходящих между нагревательным элементом и баком прибора. Вода, содержащая примеси в виде солей является неплохим электропроводящим раствором, в котором металлические элементы (ТЭН и стенки бака), составляют так называемую «гальваническую пару». Взаимодействуя между собой, постепенно происходит разрушение металла, имеющего наибольший отрицательный потенциал. Встроенный анод в свою очередь принимает на себя разрушительное воздействие электролитической коррозии, спасая бак и нагревательный элемент. Подтверждением надежности применяемой защиты является заводская десятилетняя гарантия на накопительную емкость.

Современный нагревательный элемент прибора выполнен из стали высокого качества, что позволяет значительно сократить количество накипи, образуемое в процессе эксплуатации.

Теплозащита бака водонагревателя выполнена из пенополиуретана, который является идеальным материалом для предотвращения теплопотерь. В утеплителе не содержатся токсичные соединения, он считается абсолютно безвредным, экологичным материалом, сертифицированным согласно европейским и российским стандартам качества.

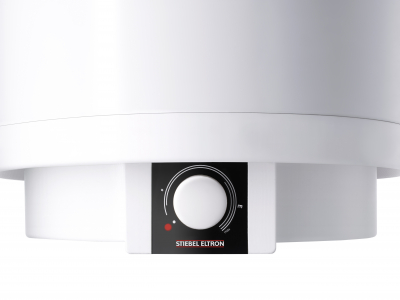

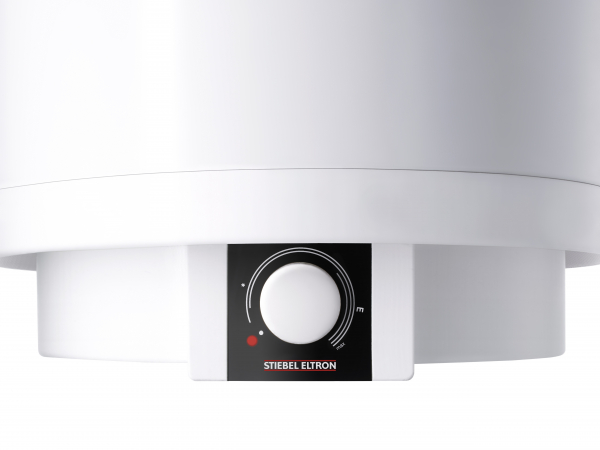

Управление водонагревателем PSH 200 Trend, осуществляется с помощью ручки - регулятора. Плавный бесступенчатый выбор температуры позволяет с высокой точностью установить необходимое значение во всем диапазоне, от 7 до 75 градусов Цельсия. Энергосберегающий режим отмечен символом Е, при его выборе осуществляется нагрев воды до оптимальной с точки зрения энергосбережения, температуры в 60 градусов. Режим антизамерзания отмечен звездочкой, на шкале регулятора. О работе прибора в режиме нагрева, сигнализирует индикационная лампа на панели управления.

Экономичность

Применение новых материалов, повышающих КПД нагревательного элемента, качественный утеплитель, нанесенный по особой технологии, бесступенчатая регулировка – всё это позволяет добиться значительной экономии потребляемой электроэнергии, не жертвуя при этом комфортом.

Безопасность

Водонагреватель Stiebel Eltron PSH 200 Trend, оснащен предохранительным клапаном, защищающим прибор от перегрева и избыточного давления. В случае выбора и установки режима от замерзания, обозначенного на шкале звездочкой ( *) при падении температуры, реле не допустит замерзания, автоматически включая ТЭН, и поддерживая необходимую температуру. Ограничитель температуры также не позволит включить прибор в случае, если температура окружающего воздуха ниже – 15 градусов Цельсия.

Уровень защиты по международной сертификации IP – 25, что допускает монтаж и использование в местах возможного попадания прямых водяных струй на корпус прибора.

Обладая компактными размерами, современным дизайном, и высокими рабочими показателями, водонагреватель новой линии Stiebel Eltron PSH 200 Trend, станет достойным помощником, обеспечивающим комфорт в вашем доме.

Монтаж

Место монтажа

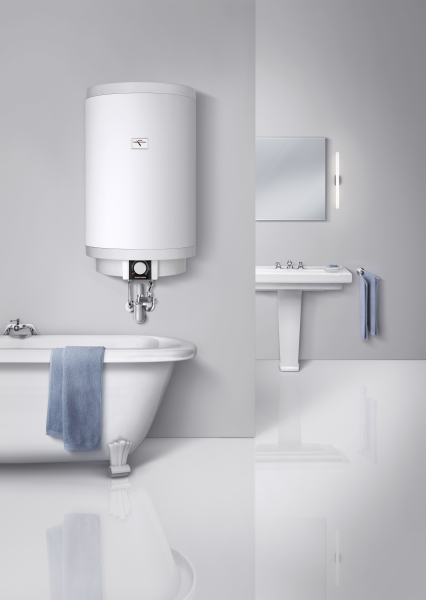

Прибор предназначен для стационарного настенного монтажа в закрытом помещении. Стена должна быть рассчитана на соответствующую нагрузку.

Рядом с прибором должен находиться соответствующий слив для отвода излишков воды, образующихся в результате теплового расширения.

Устанавливать прибор только вертикально, в незамерзающем помещении и рядом с краном.

Запрещен монтаж прибора в углу помещения, поскольку при креплении прибора на стене необходим доступ к шурупам сбоку.

Крепление настенной монтажной планки

Настенная монтажная планка, закрепленная на приборе, оснащена пазами для крючков, обеспечивающимим в большинстве случаев монтаж на уже существующие настенные шпильки от предыдущего прибора.

• В противном случае нужно произвести разметку отверстий на стене.
• Просверлить отверстия и закрепить настенную монтажную планку с помощью шурупов и дюбелей. Крепежный материал следует выбирать с учетом прочности стены.
• Подвесить прибор с помощью планок для подвешивания на шурупы или шпильки. При этом нужно учитывать порожний вес прибора, и при необходимости привлечь помощника.
• Выровнять прибор горизонтально.

Подключение воды

Прибор необходимо эксплуатировать с напорной арматурой.

Водопроводная линия холодной воды
В качестве материалов разрешено использовать горячеоцинкованную сталь, нержавеющую сталь, медь и пластик.

Водопроводная линия горячей воды
В качестве материала для труб разрешено использовать нержавеющую сталь, медь и пластик.

Монтаж предохранительного клапана

• Установить предохранительный клапан сертифицированной конструкции в трубопровод подачи холодной воды. При этом с учетом статического давления может дополнительно потребоваться установка редукционного клапана.
• Размеры отводной трубы подобрать таким образом, чтобы вода при полностью открытом предохранительном клапане вытекала беспрепятственно.
• Продувочную линию предохранительного узла монтировать в незамерзающем помещении, с постоянным уклоном вниз.
• Продувочное отверстие предохранительного клапана должно оставаться открытым в атмосферу.

Электрическое подключение

Все работы по электрическому подключению и монтажу должен производить только специалист в соответствии с инструкцией. При любых работах необходимо полное отключение прибора от сети.

Прибор поставляется с подготовленным гибким соединительным кабелем и наконечниками для жил без штекера.

• Если длины недостаточно, соединительный кабель нужно отсоединить от клемм в приборе. Для замены использовать надлежащий электромонтажный кабель.
• При укладке нового соединительного кабеля необходимо обеспечить герметичность имеющегося кабельного ввода и правильность подключения кабеля внутри прибора.

Инструкция

Инструкция по монтажу и эксплуатации Stiebel Eltron PSH 200 Trend (PDF)

Сертификат соответствия (PDF)

Расчетные таблицы

Таблица рекомендованных сечений электрического кабеля
