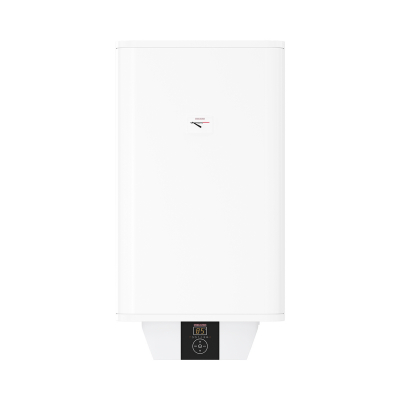

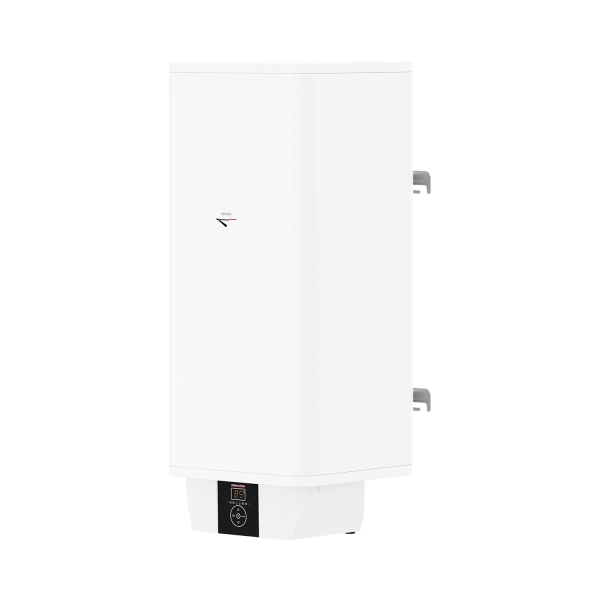

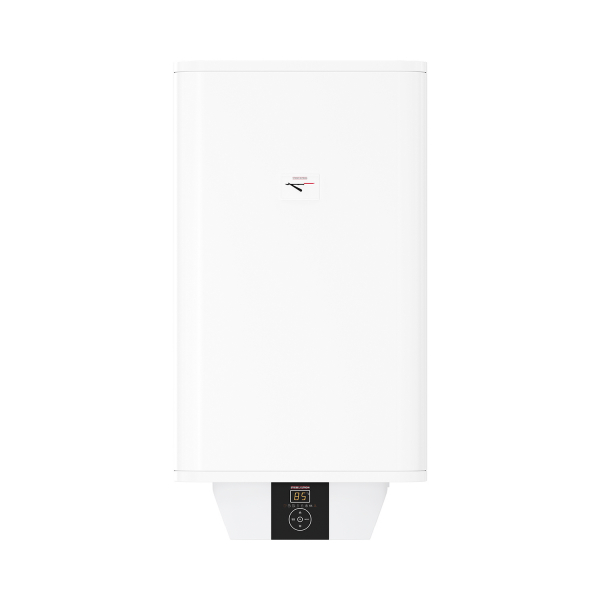

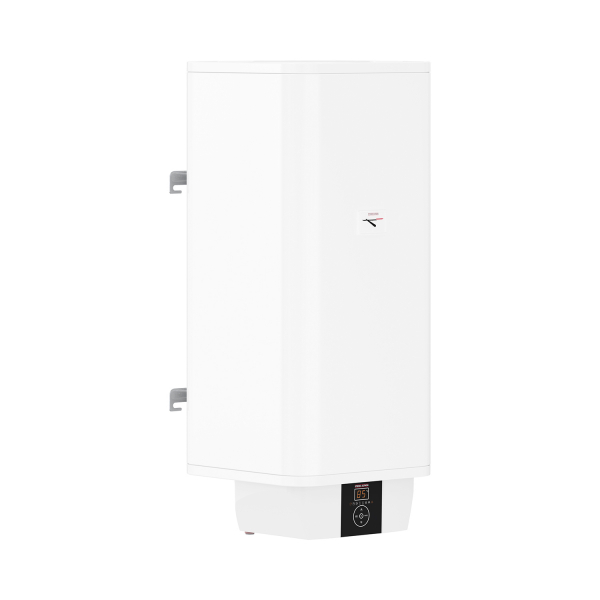

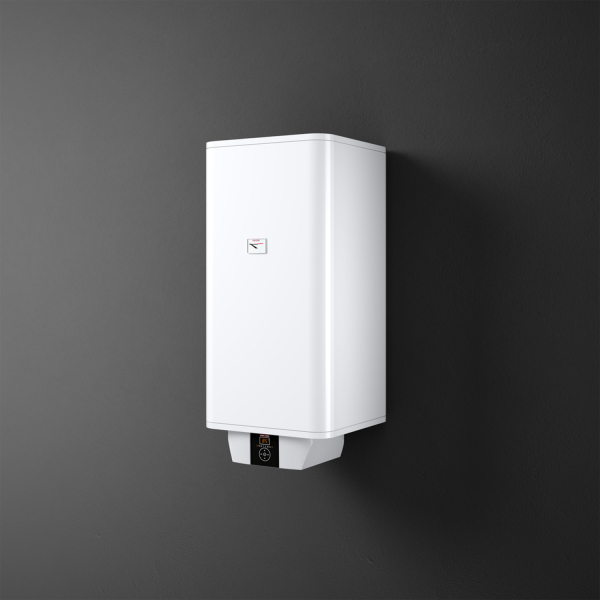

Stiebel Eltron PSH 150 Universal EL
Цена с НДС 164 800 руб.
- Артикул: 231154
- Наличие: в наличии
Накопительный водонагреватель премиум-класса с 3-мя режимами работы: ECO Plus, ECO Comfort, ECO Dynamic.
Преимущества:
- Возможно установить прибор как горизонтально, так и вертикально
- Возможность замены нагревательного элемента без слива воды из внутреннего бака
- Подходит для снабжения нескольких точек водоразбора
- Увеличенный слой теплоизоляции 140 мм
- Срок службы водонагревателей достигает 30 лет
- Система самодиагностики
Характеристики
Номинальная мощность, кВт | 3 |
Высота, мм | 1435 |
Ширина, мм | 475 |
Глубина, мм | 492 |
Диаметр, мм | 475 |
Вес, кг | 52 |
Объем бака, л | 150 |
Мощность кВт, при 220 В | 2 / 3 |
Напряжение сети, В | 220 |
Макс. давление воды, атм | 6 |
Внутреннее покрытие бака | эмаль |
Высота упаковки, мм | 560 |
Ширина упаковки, мм | 560 |
Глубина упаковки, мм | 1520 |
Объем упаковки, м3 | 0.494 |
Вес с упаковкой (брутто), кг | 55 |
Гарантия, лет | 2 |
Группа безопасности, в комплекте | да |
Дисплей | да |
Защитный анод | да |
Индикация включения | да |
Индикация нагрева | да |
Класс энергопотребления | C |
Макс. температура нагрева воды, C | 85 |
Материал анода | магний |
Мин. давление воды, атм | 1 |
Мин. температура нагрева воды, C | 7 |
Нагревательный элемент | трубчатый - сухой |
Обратный клапан | да |
Ограничитель температуры нагрева | да |
Подключение, дюймов | G 1/2 A |
Покрытие нагревательного элемента | керамика |
Предохранительный клапан | да |
Режим предотвращения замерзания | да |
Самодиагностика | да |
Способ крепления | настенный |
Способ подачи воды | напорный |
Степень защиты от воды | 5 |
Термометр | да |
Управление | электронное |
Ускоренный нагрев | да |
Описание

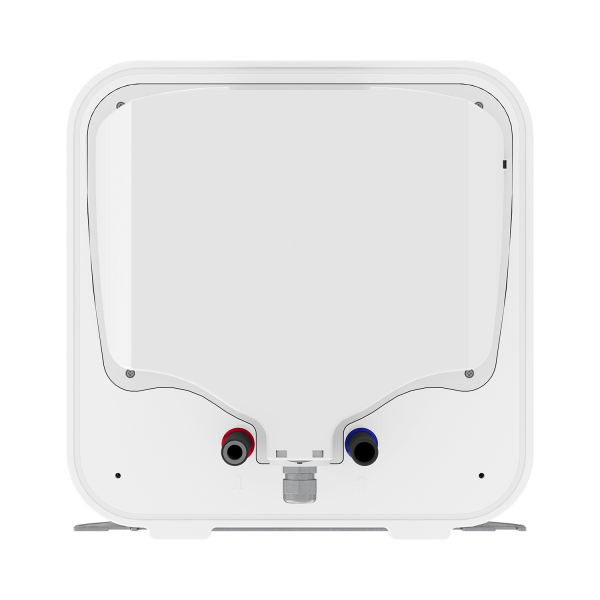

Накопительный напорный водонагреватель Stiebel Eltron PSH 150 Universal EL
Основная задача напорного водонагревателя Stiebel Eltron PSH 150 Universal EL с объемом бака 150 литров, обеспечение горячей водой потребителя, с возможностью её подачи на несколько водозаборных точек. Применение так называемого «сухого» керамического элемента, и антикоррозийного покрытия внутренней части бака, позволяет значительно увеличить ресурс водонагревателя.
Помимо стандартного режима работы, в приборе имеется функция быстрого нагрева, позволяющая при необходимости довести температуру до максимального значения в кратчайшие сроки. Управление водонагревателем происходит с помощью сенсорной панели с интегрированным жидкокристаллическим дисплеем с функцией самодиагностики. Интеллектуальная система терморегулирования, включающая в себя функцию ECO, позволяет полностью автоматизировать процесс нагрева и дальнейшего поддержания выбранной температуры. Монтаж водонагревателя возможен как в вертикальном, так и в горизонтальном положении.
Сухой ТЭН
Всего лишь несколько компаний-производителей обладают технологиями и возможностями по изготовлению подобных узлов водонагревателя. Особенность «сухого» ТЭНа, состоит в том, что нагревательный элемент прибора, находящийся внутри бака, расположен в дополнительном защитном кожухе, и не имеет непосредственного контакта с нагреваемой водой. За счет этого сам элемент надежно защищен от накипи, и служит намного дольше в отличие от погружного ТЭНа.
Бак для воды изготовлен из высококачественной 2-х миллиметровой стали, обработанной по специальной технологии и покрытой антикоррозийной эмалью. Допокрасочная обработка внутренних стенок бака, проходит по специальной технологии Anticor. В отличие от химической обработки, применяемой многими производителями, Stiebel Eltron использует дробеструйную очистку. Процедуру, когда поверхность обстреливается стальными шариками под большим давлением. Этот метод удорожает производство, но является более экологичным, чем химическое протравливание, и позволяет добиться идеальной чистоты поверхности.
Эмалевое покрытие
Покрытие, применяемое при производстве водонагревателей Stiebel Eltron нанесенное на подготовленный по специальной технологии бак, отличается высокой адгезией, (качеством покрытия, исключающим возможность отслоения и проникновения влаги под него). Толщина защитного слоя составляет 0,4 миллиметра, что является наибольшим значением среди производителей подобной техники. Эмаль, разработанная специалистами компании Stiebel Eltron, не склонна к растеканию и каплеобразованию, что позволяет добиться идеального покрытия при нанесении. Применение подобных технологий в разы увеличивает износостойкость поверхности и продлевает срок службы бака и всего прибора в целом.
Магниевый анод
Дополнительной защитой от точечной коррозии, возникающей при возможных повреждениях эмали в процессе эксплуатации, является антикоррозийный стержень – магниевый анод. Материал, из которого изготовлен защитный стержень, более активен в физическом свойстве, в процессе разрушения возникающий анодный ток предотвращает появление коррозии на внутренней стенке бака. Данный элемент защиты требует визуальной проверки не более одного раза в два года.
Управление
Водонагреватель Stiebel Eltron PSH 150 Universal оборудован сенсорной водозащищенной панелью с информативным жидкокристаллическим дисплеем. Предусмотрена функция самодиагностики, считывающая и отображающая символьно ошибки в случае их появления.
В основном режиме прибор позволяет плавно увеличивать и затем поддерживать выбранную температуру в диапазоне с 7 °С до 85 °С. В случае необходимости можно задействовать быстрый нагрев – поднятие температуры до максимума.
Для наиболее рационального расхода воды и энергоресурсов существуют три режима.
![Экономный режим Экономный режим](/files/uploads/psh_uni_el_ecorezhim_s.jpg)
- «ECO Comfort» - при его выборе, изначально установленная температура в диапазоне от от 71 до 85 °С, через неделю эксплуатации прибора, плавно понижается до 60 °С, обеспечивая комфортное пользование в большинстве случаев применения;
- «ECO Plus» - автоматический выбор температуры в 60 °С , при заполнении бака водонагревателя 60%.
- «ECO Dynamic» - интеллектуальный адаптируемый режим, нагревающий воду до 60 °С в зависимости от индивидуального потребления. Если меняется схема потребления воды, прибор автоматически корректирует свою работу. Выбранная температура в 60 °С, является оптимальной энергосберегающей, и гарантирующей низкое отложение солей на нагревательном элементе.
Безопасность использования
Блокировка кнопок позволит ограничить доступ к управлению водонагревателем от детей.
Встроенный температурный предохранитель, ограничивает поднятие температуры воды и мощность нагрева, защищая тем самым потребителя от возможных ожогов, а прибор от перегрева.
Защита от замерзания – режим, в который следует перевести прибор в случае вероятности его длительного неиспользования. Не стоит забывать, что в этом случае, от замерзания защищен только бак водонагревателя. Для полноценной защиты в условиях отрицательных температур, водонагреватель необходимо полностью освободить от воды, слив её.
Применяемая группа безопасности включает в себя предохранительный клапан – срабатывающий в случае повышения давления в баке, и выводящий излишки воды и нормализуя тем самым давление. Обратный клапан в свою очередь перекрывает подачу горячей воды обратно в магистральный трубопровод.

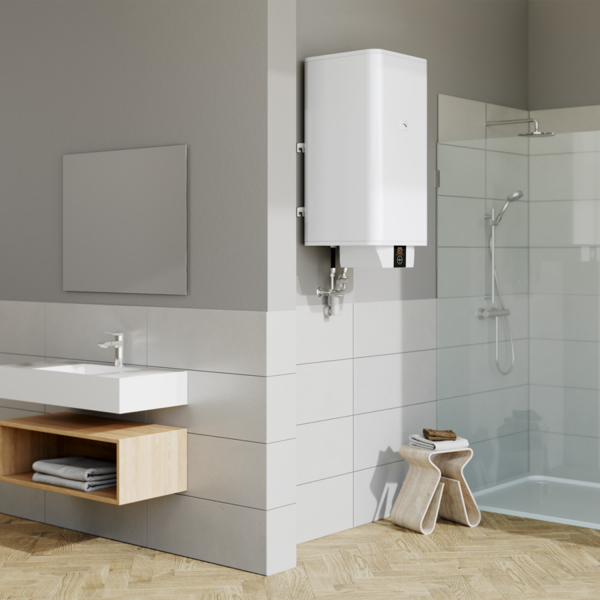

Класс защиты водонагревателя достаточно высок (при горизонтальном монтаже - IP 24, при вертикальном – IP25), и допускает его применение в непосредственной близости от точек водозабора, включая душевые помещения.
Расшифровка обозначений IP (International Protection) и классов защиты для оборудования и людей | |||
Составная часть | Цифры и буквы | Значение для защиты оборудования | Значение для защиты людей |
Буквы кода | IP | -- | -- |
Первое кодовое число | 2 | От попадания твердых инородных тел диаметром 12,5 мм | От возможности касания (в том числе пальцами) опасных частей |
Второе кодовое число | 3 | Защита от капель воды | Вода, капающая под углом до 60° с обеих сторон вертикально, не должна оказывать вредного воздействия |
4 | Защита от брызг воды | Вода, брызгающая на корпус, не должна оказывать вредного воздействия | |
5 | Защита от струй воды | Вода, льющаяся на корпус в виде струй, не должна оказывать вредн. воздействия | |
Дополнительная буква (при необходимости) | D | -- | От доступа к опасным частям с помощью проволоки |
При отсутствии цифры, обозначающей степень защиты, вместо нее ставится "X". Пример: IP X4 |
Применение современных высокотехнологичных материалов в процессе сборки, принадлежность изделия к известному бренду – все это позволяет совместить простоту и комфорт пользования водонагревателем с его надежностью и долговечностью.
Монтаж
Место монтажа
Прибор предназначен для жесткого крепления на стене. Стена должна быть рассчитана на соответствующую нагрузку.
Рядом с прибором должен находиться соответствующий слив для отвода излишков воды, образующихся в результате теплового расширения.
Устанавливать прибор следует вертикально или горизонтально в показанном положении, в незамерзающем помещении, рядом с точкой отбора воды.
Монтаж прибора
Планки для подвешивания, закрепленные на приборе, оснащены пазами для крючков, обеспечивающими в большинстве случаев монтаж на уже существующие настенные шпильки предыдущего прибора.
- В противном случае нужно произвести разметку отверстий на стене.
- При необходимости просверлить отверстия и закрепить планку для подвешивания с помощью винтов и дюбелей. Крепежный материал следует выбирать с учетом прочности стены.
- Подвесить прибор с помощью планок для подвешивания на шурупы или шпильки. При этом нужно учитывать вес пустого прибора, и при необходимости привлеките к работе помощника.
- Выровнять прибор по вертикали или горизонтали.

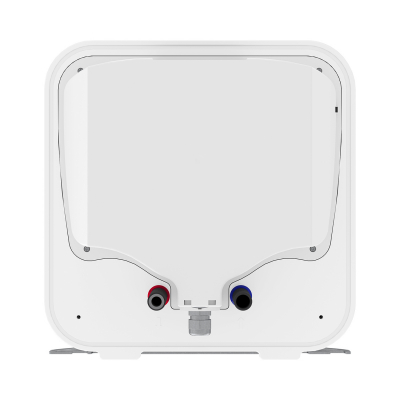

Подключение воды
Водопроводная линия для холодной воды
В качестве материала для труб могут использоваться сталь, медь или пластик.
Водопроводная линия для горячей воды
В качестве материала для труб могут использоваться медь или пластик.
Если давление воды выше 0,6 МПа, на линии подачи холодной воды необходимо устанавливать редуктор.
Прибор необходимо эксплуатировать с напорной арматурой.
- Прежде чем подключать линию холодной воды к резервуару, ее следует тщательно промыть, чтобы в резервуар или в предохранительный клапан не попали инородные тела.
- Направить слив для капающей воды (на предохранительном клапане) в незамерзающую сливную трубу, с постоянным уклоном вниз, обеспечивающим беспрепятственный сток воды. Продувочное отверстие предохранительного клапана должно оставаться открытым в атмосферу.
Электрическое подключение
Все работы по электрическому подключению и монтажу должен производить только специалист в соответствии с инструкцией. При любых работах необходимо полное отключение прибора от сети.
Прибор поставляется с подготовленным гибким соединительным кабелем и наконечниками для жил без штекера.
- Если длины кабеля недостаточно, освободите кабель от клемм в приборе. Следует использовать надлежащий электромонтажный кабель.
- При укладке нового соединительного кабеля необходимо обеспечить герметичность имеющегося кабельного ввода и правильность подключения кабеля внутри прибора.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
Расчет времени нагрева воды в водонагревателе
Заполните основные поля и время нагрева расчитается автоматически!
![]() |
Объем водонагревателя, л
|
![]() |
Температура нагрева воды в водонагревателе, °С
|
![]() |
Мощность водонагревателя, кВт
|
![]() |
Время нагрева составит:
|
