Stiebel Eltron PSH 100 Si

Напорный настенный накопительный водонагреватель Stiebel Eltron PSH 100 Si. Объем: 100 л. Мощность: 2.2 кВт. Напряжение сети: 220 В, 1 фаза. Размер (ВхШхГ): 911х505х529 мм.

Характеристики

Высота, мм 911
Ширина, мм 505
Объем бака, л 100
Номинальный объём, л 100
Диаметр подключения, дюймов G 3/4
Диапазон регулировки температуры, °С от +5°С до +62°С
Количество фаз 1
Необходимый автоматический выключатель, A 16

Описание

Надежный водонагреватель по приемлемой стоимости

Этот напорный накопительный водонагреватель обеспечивает нагрев воды до температуры около 65°C. Прибор выполнен в виде герметичной емкости с хорошей теплоизоляцией от внешней среды.

Принцип действия накопительного напорного нагревателя Stiebel Eltron PSH 100 Si

Принцип действия Stiebel Eltron PSH 100 Si В емкости, объем которой равен 100 л, постоянно находится вода (поэтому нагреватель и относится к категории накопительных), которая подогревается до установленной температуры. По мере расхода горячей воды в емкость поступает холодная, которая нагревается.
Водонагреватель постоянно находится под давлением водопроводной сети, именно поэтому он относится к напорному типу. Такая конструкция предусматривает раздачу воды в точки водоснабжения, сразу после открытия крана. Вода, находясь в баке, постоянно подогревается, при начале водоразбора холодная вода постепенно подмешивается к горячей, и так же нагревается.
За счет того, что данный нагреватель является накопительным, он имеет относительно небольшое значение номинальной мощности. Здесь она равна 2.2 кВт. Это значит, что прибор может быть использован в обычных бытовых электрических сетях без какой-либо их предварительной подготовки.

Как происходит нагрев воды в данной модели

В Stiebel Eltron PSH 100 Si применяется медный трубчатый нагревательный элемент. Конструктивно он состоит из медной трубки и нагревательной спирали, запрессованной в нее. Между этими элементами расположен наполнитель, основой для которого является оксид магния. Этим наполнителем одновременно выполняются две функции:

  • обеспечение электрической изоляции между стенками трубки и нагревательной спирали;
  • передача тепла от спирали к стенкам трубки.

Трубчатый нагревательный элемент Тепло в спирали возникает при прохождении по ней электрического тока. Оно посредствам указанного выше наполнителя передается на стенки ТЭНа (трубчатого нагревательного элемента), который, в свою очередь, отдает его находящейся в баке нагревателя воде.
Процесс нагрева контролируется при помощи блока термостата с ограничителем. Чувствительный элемент постоянно контролирует температуру воды. По достижении заданного значения происходит размыкание контактов питающей сети нагревательной спирали и процесс нагрева прекращается.
При снижении температуры воды до определённого уровня чувствительный элемент формирует команду для замыкания контактов питающей сети спирали, в результате чего снова запускается процесс нагрева.

Для того, чтобы снизить скорость остывания воды в накопительном баке водонагревателя, между ним и внешним корпусом создана прослойка из теплоизолирующего материала (по аналогии с термосом). Здесь применяется пенополиуретан. Отличительная особенность используемого здесь материала – отсутствие в нем фторхлороуглеводородов, что делает этот наполнитель безопасным для окружающей среды.

Также следует отметить такие качества теплоизолирующего материала из пенополиуретана, как:

  • неподверженность воздействию влаги;
  • продолжительный срок службы.

Накопительный бак и защита от коррозии

Накопительный бак Stiebel Eltron PSH 100 Si Накопительный бак водонагревателя изготовлен из листовой стали высокого качества. В данном изделии используется сталь, толщина которой составляет 1,5 мм.
Внутренняя поверхность бака покрыта эмалью. Данное покрытие характеризуется высокой надежностью и имеет при этом относительно небольшую стоимость. Эмаль надежно защищает поверхность бака от возникновения коррозии.
Также следует отметить и наличие в данной модели дополнительной защиты от коррозии. Здесь она обеспечивается за счет использования магниевого анода.

Теплоизоляция Stiebel Eltron PSH 100 Si Известно, что магний – это металл, который способен легко отдавать свои электроны. При появлении на внутренней поверхности бака каких-либо повреждений (вызваны они могут быть разными причинами, главной их которых является наличие примесей в воде) электроны, отделившиеся от атомов магния, провоцируют начало реакции нейтрализации. В результате этого окисление (коррозия) прекращается.
Анод является сменным элементом. Срок его службы составляет порядка 5 лет. И зависит он, в первую очередь от того, с какой водой приходится работать водонагревателю.

Стоит отметить, что в данной модели замена анода и других важных элементов (термостата, чувствительного стержня, нагревателя) не вызывает трудностей. Они размещаются на фланце, расположенном в нижней части прибора. Извлечь фланец легко. Для этого нужно только слить воду из водонагревателя и отключить его от сети.

Комфорт и безопасность эксплуатации водонагревателя

Для комфортного использования рассматриваемый прибор снабжен следующими индикаторами:

  • индикатор включения водонагревателя;
  • индикатор нагрева.

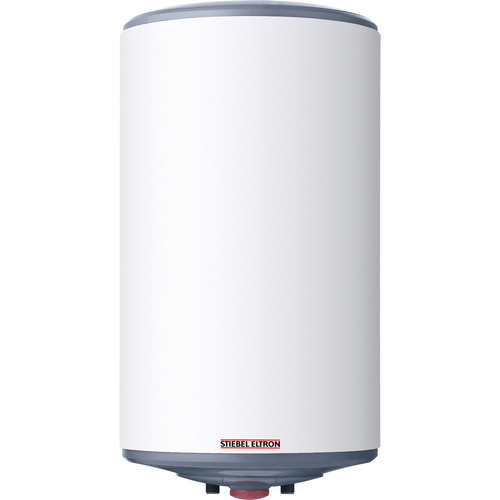

Внешний вид Stiebel Eltron PSH 100 Si Индикатор включения выполнен в виде лампочки. Он горит, когда прибор находится в рабочем состоянии (включен). О том, что в данный момент времени осуществляется нагрев воды, сигнализирует индикатор нагрева (он связан с цепью питания нагревательного элемента, и загорается, когда осуществляется подогрев воды).

Что касается безопасности, то прибор надежно защищен от внешних факторов. Класс защиты этого водонагревателя IP25. Первые две буквы, обозначают, что используется система классификации корпусов (оболочек) электрических приборов от влаги и твердых предметов (Ingress Protection Rating).

Цифра 2 в индексе говорит от степени защищенности корпуса водонагревателя от твердых предметов. В данном случае обеспечивается защита от доступа к опасным частям прибора пальцами рук и других предметов, диаметр которых превышает значение в 12,5 мм.

Вторая цифра используется для обозначения уровня защиты прибора от проникновения внутрь него влаги. В данном случае цифра 5 говорит о том, что водонагреватель устойчив к струям воды, воздействующим на корпус с различных направлений.

Расшифровка обозначений IP (International Protection) и классов защиты для оборудования и людей
Составная часть Цифры и буквы Значение для защиты оборудования Значение для защиты людей
Буквы кода IP -- --
Первое кодовое число 2 От попадания твердых инородных тел диаметром 12,5 мм От возможности касания (в том числе пальцами) опасных частей
Второе кодовое число 3 Защита от капель воды Вода, капающая под углом до 60° с обеих сторон вертикально, не должна оказывать вредного воздействия
4 Защита от брызг воды Вода, брызгающая на корпус, не должна оказывать вредного воздействия
5 Защита от струй воды Вода, льющаяся на корпус в виде струй, не должна оказывать вредн. воздействия
Дополнительная буква (при необходимости) D -- От доступа к опасным частям с помощью проволоки
При отсутствии цифры, обозначающей степень защиты, вместо нее ставится "X". Пример: IP X4

Преимущества водонагревателя Stiebel Eltron PSH 100 Si

  • небольшое потребление энергии. Это обусловлено тем, что мощность прибора составляет всего 2.2 кВт;
  • компактные габаритные размеры прибора (911х505х529 мм), что позволяет его устанавливать даже в небольших помещениях. Монтаж водонагревателя осуществляется при помощи двух крепежных кронштейнов;
  • производитель устанавливает гарантию на устройство на срок 2 года. А на металлический накопительный бак водонагревателя предоставляется 10-летняя гарантия;
  • обслуживание водонагревателя осуществляется в 32 центрах, расположенных в различных регионах РФ.
  • прибор сертифицирован в соответствии с международными и отечественными стандартами. Это значит, что проблем при его совместном использовании с отечественными инженерными сетями не возникнет;
  • водонагреватель не нуждается в каком-либо специализированном обслуживании.

Приобретая Stiebel Eltron PSH 100 Si, вы получаете надежный прибор по приемлемой стоимости. Благодаря ему легко решается проблема обеспечения горячей водой нескольких потребителей и обеспечивается независимость от центрально системы горячего водоснабжения.

Монтаж

Место монтажа

  • устанавливать в вертикальном положении;
  • в месте, где нет опасности замерзания;
  • монтировать поблизости от водозаборной точки.

Монтаж аппарата

  • установить аппарат;
  • выбрать крепежный материал в соответствии с прочностью стены.

Подключение воды

Накопительный водонагреватель закрытого типа для снабжения нескольких водозаборных точек. Аппарат должен быть оборудован предохранительным клапаном на месте монтажа с помощью опытного специалиста.

  • Допустимое рабочее избыточное давление 6 бар.
  • Монтировать только предохранительные клапаны или предохранительные блоки испытанного конструктивного типа.
  • Соблюдать требования соответствующих государственных предписаний.
  • Размеры слива должны соответствовать полностью открытому предохранительному клапану. Сливное отверствие предохранительного клапана должно оставаться открытым в атмосферу.
  • Установить расход макс. 18 л/мин посредством проточного запорного вентиля.
  • В процессе нагрева наблюдается стекание капель воды с предохранительного клапана.
  • Если капли воды продолжают стекать с предохранительного клапана после выключения нагревательной системы, то давление воды слишком велико (>6 бар), предохранительный клапан загрязнен или неисправен.

Внимание при использовании медных труб:
Непосредственное подключение медных соединительных элементов к аппарату запрещается. Мы рекомендуем использовать для подключения труб в качестве изоляторов томпаковые или пластмассовые переходные элементы.

Электрическое подключение

Аппарат предназначен для стационарного подключения к сети переменного тока посредством стационарно проложенных соединительных кабелей. При этом должны выполняться соответствующие государственные предписания.

Вначале полностью наполнить аппарат водой, после чего подключить его к сети электропитания.
Запрещается вводить аппарат в действие без заливки водой.

Первый ввод в действие

  • Перед включением наполнить аппарат водой, открыв вентиль горячей воды, и тщательно промыть его.
  • Проследить за первым нагревом; проверить, произойдет ли выключение термостата.
  • Проверить надежность работы предохранительного клапана или предохранительного блока.

Расчетные таблицы

Таблица рекомендованных сечений электрического кабеля

Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт
Мощность водонагревателя, кВт 1 2 3 3,5 4 6 8 12
Сила тока, А 4,5 9,1 13,6 15,9 18,2 27,3 36,4 54,5
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 1 1 1,5 2,5 2,5 4 6 10
Максимальная длина кабеля, м 35 17 17 25 22 23 27 30
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт
Мощность водонагревателя, кВт 6 13 15 18 21 24 27 35
Сила тока, А 9,1 19,5 22,8 27,3 31,9 36,5 41,0 53,2
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 1,5 4 4 4 6 6 8 8
Максимальная длина кабеля, м 50 52 48 40 51 45 53 41
