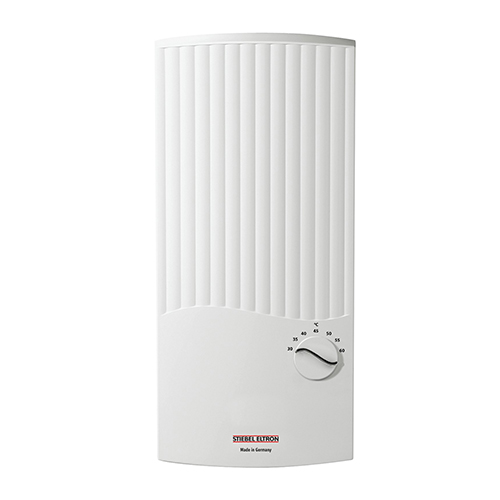

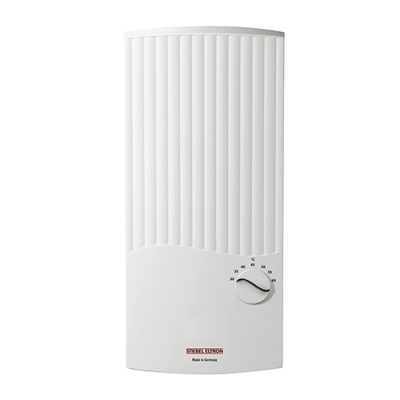

Stiebel Eltron PEY 18/21/24
Цена с НДС 77 000 руб.
- Артикул: 233993
- Наличие: в наличии
Проточный водонагреватель с электронным управлением. Поддерживают заданную температуру с точностью до 1 ˚С.
Преимущества:
- 3 ступени интеллектуального управления (3i)
- Установка температуры в диапазоне от +30 до +60˚С
- Спиральный нагревательный элемент подходит для «жёсткой воды»
- Поддержание заданной температуры при помощи автоматического изменения мощности
- Встроенная защита от перегрева и воздушных пробок
- Скрытый или открытый монтаж (шаблон в комплекте)
- Возможность коммутации мощности
Характеристики
| Номинальная мощность, кВт | 18 / 21 / 24 |
| Высота, мм | 485 |
| Ширина, мм | 226 |
| Глубина, мм | 93 |
| Вес, кг | 3.6 |
| Мощность кВт, при 380 В | 18/21/24 |
| Напряжение сети, В | 380 |
| Напряжение сети 2, В | 400 |
| Высота упаковки, мм | 530 |
| Ширина упаковки, мм | 280 |
| Глубина упаковки, мм | 180 |
| Объем упаковки, м3 | 0.025 |
| Вес с упаковкой (брутто), кг | 4.34 |
| Гарантия, лет | 2 |
| Дисплей | нет |
| Макс. температура регулятора нагрева, С | 60 |
| Мин. температура регулятора нагрева, С | 30 |
| Нагревательный элемент | спиральный |
| Ограничитель температуры нагрева | да |
| Подключение, дюймов | G 1/2 А |
| Регулятор температуры | да |
| Самодиагностика | нет |
| Способ крепления | настенный |
| Способ подачи воды | напорный |
| Управление | электронное |
| Предохранитель, А | 32/32/35 |
Описание
Проточный трехфазный водонагреватель Stiebel Eltron PEY 18/21/24
Трехфазный проточный водонагреватель Stiebel Eltron PEY 18/21/24 относится к известному семейству PEY. Он имеет электронное управление, помогающее ему поддерживать нужную температуру с погрешностью до 1ºС. Эта система позволяет вам эффективно и в удобном режиме управлять уровнем мощности, протоком и, как уже отмечалось, температурным диапазоном. Последний в данной модели составляет от +30 до 60°С.
Комфортное управление осуществляется при помощи встроенного регулятора температуры.
Система управления и безопасность
Управление работой проточного водонагревателя Stiebel Eltron PEY 18/21/24 может осуществляться с помощью специального регулятора температуры, расположенного на передней панели корпуса. Тем не менее, автоматика позволяет поддерживать заданную температуру и нужную мощность с учетом особенностей протока и температуры воды на входе.
Оборудование Stiebel Eltron всегда славилось высоким уровнем безопасности и комфортом при эксплуатации. Описываемая модель не является исключением. Водонагреватель оснащен встроенной защитой от перегрева, воздушных пробок и струй воды. Класс защиты оборудования IP25.
Преимущества проточного водонагревателя Stiebel Eltron PEY 18/21/24
- Оснащен спиральным нагревательным элементом, оптимально подходящим для “жесткой” воды.
- Оборудован микропроцессорным управлением, а также системой управления расходом воды.
- Имеется система регулировки температуры (мин. + 30 - макс. + 60⁰С).
- Автоматическое отключение, если возникает воздушная пробка.
- Система автоматической защиты от перегрева.
- Монтаж оборудования возможен либо открытым, либо скрытым методом (трубы можно скрыть в стене).
- В комплект входят шаблон установки, монтажная планка.
- Конструкция позволяет удобно работать с инструментом.
- Установить оборудование можно без использования винтов.
- Компактные размеры.
- Класс защиты IP 25 означает защиту от струй воды, что позволяет выполнить установку даже в душевой комнате.
- Гарантия на оборудование 2 года.
| Расшифровка обозначений IP (International Protection) и классов защиты для оборудования и людей | |||
| Составная часть | Цифры и буквы | Значение для защиты оборудования | Значение для защиты людей |
| Буквы кода | IP | -- | -- |
| Первое кодовое число | 2 | От попадания твердых инородных тел диаметром 12,5 мм | От возможности касания (в том числе пальцами) опасных частей |
| Второе кодовое число | 3 | Защита от капель воды | Вода, капающая под углом до 60° с обеих сторон вертикально, не должна оказывать вредного воздействия |
| 4 | Защита от брызг воды | Вода, брызгающая на корпус, не должна оказывать вредного воздействия | |
| 5 | Защита от струй воды | Вода, льющаяся на корпус в виде струй, не должна оказывать вредн. воздействия | |
| Дополнительная буква (при необходимости) | D | -- | От доступа к опасным частям с помощью проволоки |
| При отсутствии цифры, обозначающей степень защиты, вместо нее ставится "X". Пример: IP X4 | |||
Монтаж
Размещение и монтаж
Все работы по установке и подключению устройства должны выполняться квалифицированными специалистами. Водонагреватель рекомендуется устанавливать вблизи от водоразборных точек и рядом с водопроводом. Аппарат предназначен для вертикального настенного размещения и крепится с помощью входящего в комплект кронштейна. Входной и выходной патрубки имеют стандарт G 1/2". Питание нагревателя осуществляется посредством бытовой трехфазной сети напряжением до 400 В. Учитывая особенность электрооборудования, работающего с водой, подключение к электрической сети должно выполняться со всеми требованиями безопасности.
Расчетные таблицы
Таблица производительности проточных водонагревателей в зависимости от мощности прибора и температуры воды на входе и выходе
| Температура воды на входе, °C | Мощность проточного водонагревателя, кВт | ||||||||
| 3 | 6 | 8 | 13 | 15 | 18 | 21 | 24 | 27 | |
| Количество воды (литров в минуту) с температурой t=38 °C на выходе из водонагревателя. | |||||||||
| 6 | 1,3 | 2,7 | 3,6 | 5,8 | 6,7 | 8,2 | 9,4 | 10,7 | 12,0 |
| 10 | 1,5 | 3,0 | 4,1 | 6,6 | 7,7 | 9,2 | 10,7 | 12,3 | 13,8 |
| 14 | 1,8 | 3,6 | 4,8 | 7,7 | 9,0 | 10,7 | 12,7 | 14,3 | 16,1 |
| 18 | 2,1 | 4,3 | 5,7 | 9,3 | 10,7 | 12,9 | 15,0 | 17,2 | 19,3 |
| Количество воды (литров в минуту) с температурой t=55 °C на выходе из водонагревателя. | |||||||||
| 6 | - | - | 2,3 | 3,8 | 4,4 | 5,2 | 6,1 | 7,0 | 7,9 |
| 10 | - | - | 2,5 | 4,1 | 4,8 | 5,7 | 6,7 | 7,6 | 8,6 |
| 14 | - | - | 2,8 | 4,5 | 5,2 | 6,3 | 7,3 | 8,4 | 9,4 |
| 18 | - | 2,3 | 3,1 | 5,1 | 5,7 | 6,9 | 8,1 | 9,2 | 10,3 |
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
