Stiebel Eltron HFA 100 Z

Описание

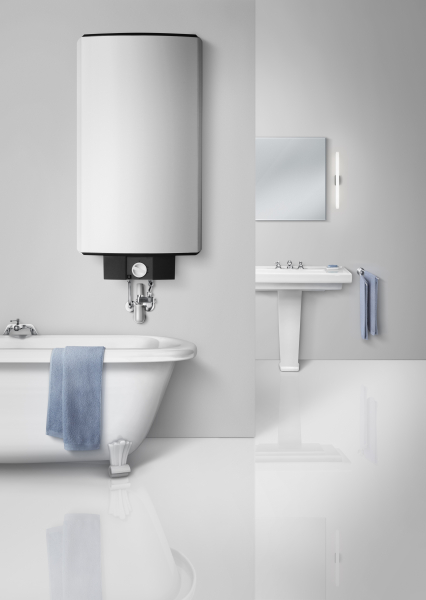

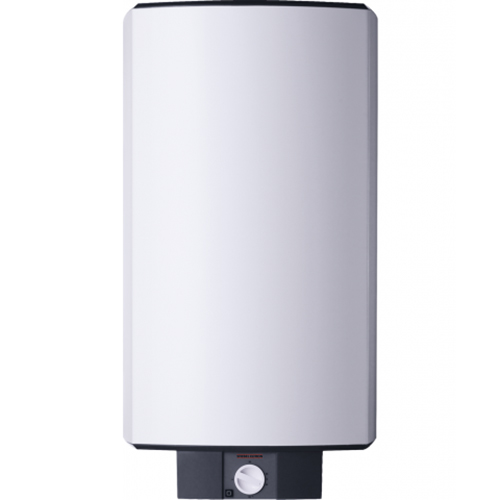

Напорный настенный накопительный водонагреватель Stiebel Eltron HFA 100 Z

Назначение прибора – подача горячей воды на одну либо несколько точек водоразбора. Водонагреватель закрытого типа, с баком, объемом 100 литров, выполненным из высококачественной стали. В качестве нагревательного элемента применяется медный трубчатый электрический нагреватель (ТЭН), с возможностью изменения мощности нагрева от 2 до 4 кВт при сетевом напряжении 220 вольт, и до 6 кВт при напряжении в 380 вольт. Данная особенность позволяет использовать несколько режимов работы прибора. При необходимости, можно использовать быстрый нагрев, либо нагрев в режиме бойлера, когда температура воды, достигнув заданного значения, не поддерживается автоматически.

Выбор режима и установка необходимой температуры, происходит с помощью бесступенчатого маховика-регулятора, расположенного на лицевой панели водонагревателя. С целью получения максимальной теплоотдачи от работы нагревателей, в производстве прибора применяется теплоизоляция, выполненная из современного безопасного материала – жесткого пенополиуретана. В водонагревателях данного типа (закрытого, напорного) вода постоянно находится под магистральным давлением, что позволяет эксплуатировать прибор вне зависимости от того, активирована ли функция нагрева или нет.

Бак

В производстве бака для напорного водонагревателя, применяется высококачественная сталь с толщиной стенок 2 миллиметра. Сочетание механической предпокрасочной обработки с последующим нанесением запатентованного защитного покрытия Anticor, позволяет значительно повысить износостойкость и защитить поверхность от коррозии.

К одной из значимых разработок компании Stiebel Eltron можно отнести специальное эмалевое покрытие Anticor, превышающее по своим защитным показателям аналогичные эмали. Применяемое покрытие по коэффициенту теплового расширения схоже с расширением металлического бака, что позволяет добиться эластичности и исключает возникновение трещин поверхностного слоя в процессе применения прибора, возникающих при цикличных перепадах температур. Химически нейтральный Anticor полностью экологически безопасен, не выделяет токсинов, вода в подобном баке остается такой же чистой, как и в стеклянной посуде. Толщина покрытия составляет 0,4 миллиметра, - максимальный показатель среди подобных приборов. Отсутствие склонности к каплеобразованию в отличие от двусхслойной эмали, позволяет получить идеально гладкую поверхность при нанесении.

Магниевый анод, установленный в водонагревателе, служит дополнительной защитой от возможного образования коррозийных участков. Содержание в потребляемой воде солей провоцирует образование так называемой «гальванической пары», двух элементов с разными электрохимическими потенциалами, между которыми происходит взаимодействие с последующим разрушением одного из них. Для предотвращения подобного, в баке монтируется металлический стержень с нанесенным на него магниевым слоем. Магний является более активным элементом, чем железо, за счет чего разрушительное действие коррозии придется на анод, защитив тем самым стенки бака. Магниевый анод является обслуживаемым элементом, срок службы которого в среднем два года.

ТЭН

Нагрев воды в приборе происходит с помощью трубчатых нагревательных элементов, составляющих сложную группу ТЭНов, что позволяет осуществить подключение водонагревателя на различную мощность. Нагревательный элемент, применяемый в приборе, состоит из спирали с большим удельным сопротивлением, которая в свою очередь запрессована в металлическую либо медную трубку. Между самой спиралью и трубкой находится теплопроводимый состав, выступающий вдобавок изолятором между наружной оболочкой и непосредственно спиралью, на которую подается электрический ток. Соответственно наружная поверхность ТЭНа, нагревающая воду, никакого контакта с электротоком не имеет. Все нагревательные элементы, установленные в оборудовании компании Stiebel Eltron, изготовлены из высококачественных материалов, безопасны и долговечны в использовании.

Теплоизоляция

Для повышения энергоэффективности работы, в водонагревателе Stiebel Eltron HFA 100 Z применяется надежная теплоизоляция, изготовленная из пенополиуретана – экологичного материала, не имеющего в своем составе фторхлоруглероды. За счет особенности структуры материала и увеличенной толщине слоя укладываемого по особой технологии, производителю удалось значительно снизить теплопотери, позволяя тем самым значительно сэкономить на потреблении электроэнергии.

Панель управления прибора

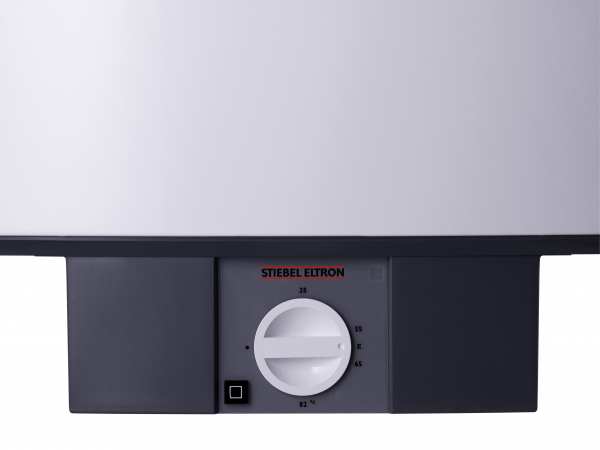

Контроль и управление прибором интуитивно прост и доступен. Необходимая температура в диапазоне от 35 до 82 градусов Цельсия, выбирается с помощью плавного вращения бесступенчатой ручки-маховика. Размеченная шкала поможет выбрать нужное значение, отдельно, символом E, отмечен энергоэкономичный режим, рекомендованный как наиболее комфортный, и гарантирующий отсутствие образования накипи. Наличие льготного режима, позволит нагревать воду во время действия льготного периода (обычно это происходит в ночное время суток).

Работа в режиме бойлера

Быстрый нагрев, осуществляется с помощью кнопки, расположенной рядом с маховиком, сигнальный индикатор в это время горит, указывая на активацию выбранного режима. При достижении выбранного значения, водонагреватель отключается и не поддерживает в автоматическом режиме достигнутую температуру. Данный режим удобен при эпизодическом использовании нагревателя, позволяя экономить как время, так и электроэнергию.

Сливной штуцер

Для удобства эксплуатации и проведения сервисных работ, прибор оснащен сливным штуцером с резьбовым соединением, позволяющим произвести удобный и быстрый слив воды из бака. Опорожнить бак следует и в случае, если планируется нахождение водонагревателя в помещении с отрицательными температурами.

За безопасность эксплуатации прибора отвечает группа поставляемых клапанов, в число которых входит предохранительный клапан, нормализующий давление в случае его превышения и клапан обратного поступления, препятствующий подаче воды в магистральную водопроводную сеть. Температурный ограничитель в свою очередь отключит прибор, не допуская перегрева.

Класс защиты

Водозащищенность корпуса прибора соответствует классу IP 25. Это значение по общепринятой международной сертификации указывает на защиту от падающих под любым углом струй воды и дает возможность установить водонагреватель в непосредственной близости от точек водопотребления.

Напорный настенный накопительный водонагреватель Stiebel Eltron HFA 100 Z прост в управлении, надежен и безопасен. Его использование позволит не только решить проблему с горячей водой в квартире, офисе или жилом доме, но и поможет существенно сэкономить в процессе эксплуатации прибора.

Монтаж

Монтаж прибора существенно облегчает применяемая технология profi-rapid.

1. Монтажный шаблон с 5 мм прокладками позволяет выровнять неровности стены и осуществить угловое расположение. Для монтажа данного водонагревателя требуется две навесные планки.		2. Силовой разъем фланца, выполнен таким образом, что ошибочное подключение невозможно.
3. Удобство подключения воды и электричества обеспечивает легкосъемная конструкция фланца.		4. Винты крышки корпуса защищены от выпадения.
5. Отформованные для захвата, углубления в корпусе прибора, облегчают навеску и транспортировку.		6. Легкосъемный анод, не требующий при замене демонтажа фланца.
