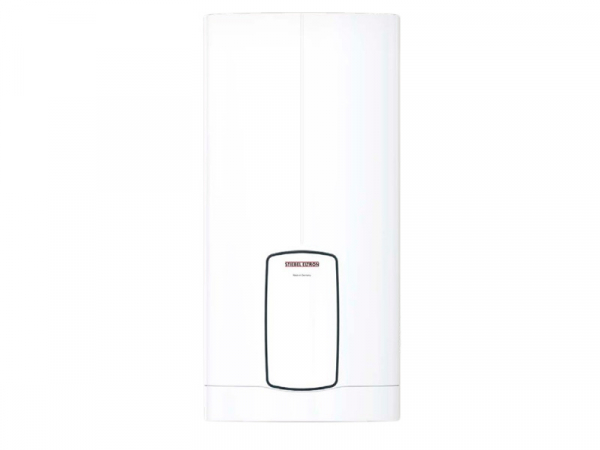

Stiebel Eltron HDB-E 11/13 Trend
Цена с НДС 47 900 руб.
- Артикул: 204208
- Наличие: в наличии
Эффективный нагрев для стабильно горячей воды и оптимального уровня комфорта
5 главных плюсов:
- Для «жёсткой» воды - спиральный нагревательный элемент устойчив к образованию накипи.
- Технология 2i - датчик протока воды и датчик температуры воды на входе.
- Возможность коммутации мощности - выбор мощности: 11/13,5 кВт; 18/21/24 кВт; 27 кВт.
- Универсальная установка - выводами вниз / горизонтально выводами вправо.
- Снабжение нескольких водоразборных точек - снабжение одной или нескольких водоразборных точек.
Характеристики
| Номинальная мощность, кВт | 11 / 13 |
| Высота, мм | 466 |
| Ширина, мм | 225 |
| Глубина, мм | 105 |
| Вес, кг | 2.8 |
| Мощность кВт, при 380 В | 9,9/12,2 |
| Мощность кВт, при 400 В | 11/13,5 |
| Напряжение сети, В | 380 |
| Напряжение сети 2, В | 400 |
| Гарантия, лет | 2 |
| Класс защиты, IP | 25 |
| Класс энергоэффективности | A |
| Макс. температура нагрева воды, C | 55 |
| Мин. температура нагрева воды, C | 35 |
| Нагревательный элемент | спиральный |
| Подводка | нижняя / боковая (справа) |
| Подключение, дюймов | G 1/2 А |
| Производительность, л/мин | 6,3 |
| Регулятор температуры | да |
| Способ крепления | настенный |
| Способ подачи воды | напорный |
| Предохранитель, А | 20 |
| Макс. давление воды, МПа | 1 |
Описание
Преимущества проточного водонагревателя Stiebel Eltron HDB−E 11/13 Trend
- Автоматически точный расчёт затрачиваемой энергии – технология 2i
- Спиральный нагревательный элемент – возможна эксплуатация с «жёсткой» водой
- Предварительная настройка температуры – 35/43/50/55 ° C
- Многоступенчатая защита от перегрева и воздушных пробок
- Встроенный ограничитель расхода для стабильной температуры
- Защита от ожогов
- Индикация необходимости сервисного обслуживания
- IP 25 – защита от струй воды – возможна установка в душевой
- Технология быстрого монтажа PROFI RAPID
- Возможность скрытого и открытого монтажа
- Гарантия 2 года
| Расшифровка обозначений IP (International Protection) и классов защиты для оборудования и людей | |||
| Составная часть | Цифры и буквы | Значение для защиты оборудования | Значение для защиты людей |
| Буквы кода | IP | -- | -- |
| Первое кодовое число | 2 | От попадания твердых инородных тел диаметром 12,5 мм | От возможности касания (в том числе пальцами) опасных частей |
| Второе кодовое число | 3 | Защита от капель воды | Вода, капающая под углом до 60° с обеих сторон вертикально, не должна оказывать вредного воздействия |
| 4 | Защита от брызг воды | Вода, брызгающая на корпус, не должна оказывать вредного воздействия | |
| 5 | Защита от струй воды | Вода, льющаяся на корпус в виде струй, не должна оказывать вредн. воздействия | |
| Дополнительная буква (при необходимости) | D | -- | От доступа к опасным частям с помощью проволоки |
| При отсутствии цифры, обозначающей степень защиты, вместо нее ставится "X". Пример: IP X4 | |||
Монтаж
Размещение и монтаж
Все работы по установке и подключению устройства должны выполняться квалифицированными специалистами. Водонагреватель рекомендуется устанавливать вблизи от водоразборных точек и рядом с водопроводом. Аппарат предназначен для вертикального и горизонтального настенного размещения и крепится с помощью входящего в комплект кронштейна. Входной и выходной патрубки имеют стандарт G 1/2 A и расположены снизу. Учитывая особенность электрооборудования, работающего с водой, подключение к электрической сети должно выполняться со всеми требованиями безопасности.
Расчетные таблицы
Таблица производительности проточных водонагревателей в зависимости от мощности прибора и температуры воды на входе и выходе
| Температура воды на входе, °C | Мощность проточного водонагревателя, кВт | ||||||||
| 3 | 6 | 8 | 13 | 15 | 18 | 21 | 24 | 27 | |
| Количество воды (литров в минуту) с температурой t=38 °C на выходе из водонагревателя. | |||||||||
| 6 | 1,3 | 2,7 | 3,6 | 5,8 | 6,7 | 8,2 | 9,4 | 10,7 | 12,0 |
| 10 | 1,5 | 3,0 | 4,1 | 6,6 | 7,7 | 9,2 | 10,7 | 12,3 | 13,8 |
| 14 | 1,8 | 3,6 | 4,8 | 7,7 | 9,0 | 10,7 | 12,7 | 14,3 | 16,1 |
| 18 | 2,1 | 4,3 | 5,7 | 9,3 | 10,7 | 12,9 | 15,0 | 17,2 | 19,3 |
| Количество воды (литров в минуту) с температурой t=55 °C на выходе из водонагревателя. | |||||||||
| 6 | - | - | 2,3 | 3,8 | 4,4 | 5,2 | 6,1 | 7,0 | 7,9 |
| 10 | - | - | 2,5 | 4,1 | 4,8 | 5,7 | 6,7 | 7,6 | 8,6 |
| 14 | - | - | 2,8 | 4,5 | 5,2 | 6,3 | 7,3 | 8,4 | 9,4 |
| 18 | - | 2,3 | 3,1 | 5,1 | 5,7 | 6,9 | 8,1 | 9,2 | 10,3 |
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
