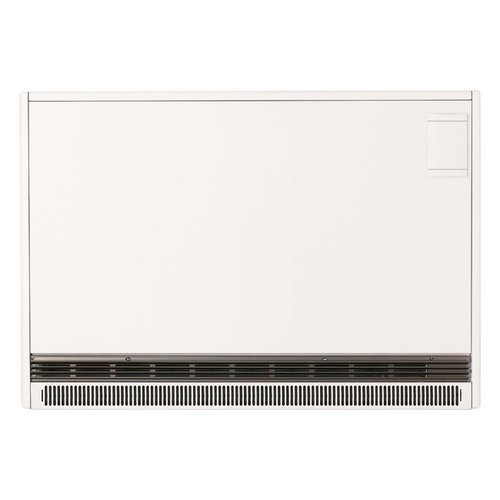

Динамический теплоаккумулятор Stiebel Eltron ETS 500. Применение теплоаккумуляторов серии ETS особенно выгодно, если необходимо получить большую тепловую мощность, а пространство для установки ограниченно. Тепловая мощность: 1,91 кВт/ч. Напряжение: 380 В. Размеры (В x Ш x Г), мм: 650 x 1130 x 245
Характеристики
Высота, мм | 650 |
Ширина, мм | 1130 |
Описание
Теплоаккумуляторы являются отопительными приборами, способными заряжаться теплом в наиболее удобное с экономической точки зрения время (как правило, ночью), и отдавать тепло, например, днем, наличие встроенного тепловентилятора позволяет дозировать теплоотдачу. Прибор относится к стандартному типу аккумуляторов, которые в отличие от устройств статического типа, сохраняют тепло благодаря использованию высококачественной теплоизоляции – Thermosolid, и оборудованы встроенными вентиляторами для более равномерного распределения выделяемого тепла. Для обеспечения более точной регулировки температуры возможна дополнительная установка регуляторов комнатной температуры. Принцип действия теплоаккумулятора Stiebel Eltron ETS 500 заключается в аккумуляции тепла, с помощью нагрева каменных блоков, находящихся внутри корпуса, встроенными трубчатыми электронагревателями (ТЭНами). С помощью подключения дополнительного внешнего таймера, появляется возможность управления зарядкой аккумуляторов. Нагрев происходит во время действия льготного ночного тарифа. Днем, блоки – накопители тепла, разряжаются, эффективно обогревая помещения. Чистота подаваемого воздуха обеспечивается встроенным воздушным фильтром.
Нагревательная система
Нагревательные элементы прибора общей мощностью 5000 Вт., находятся внутри стального корпуса, дополнительно изолированного высококачественным жаростойким материалом, по специально разработанной компанией технологии Thermosolid, позволяющей максимально исключить теплопотери. С помощью установленных ТЭНов происходит нагрев блоков теплонакопления, выполненных из камня повышенной теплоемкости – магнетита. Данная технология позволяет осуществлять полный прогрев блоков, с последующей отдачей тепла в необходимое потребителю время. Для равномерного и быстрого прогрева окружающего воздуха, в приборе установлен вентилятор, позволяющий эффективно распределять исходящие тепловые потоки. Работа вентилятора практически бесшумна. Также обогрев происходит конвекционным способом, за счет прохождения естественным путем холодного воздуха через входную решетку, и далее по каналам, где он нагревается от аккумуляторов. Затем теплый воздух поступает в верхнюю выходную решетку где уже в свою очередь смешивается с холодным, до заданной температуры.
Управление
Для достижения наиболее комфортного управления теплоаккумулятором Stiebel Eltron ETS 500 рекомендуется дополнительная установка приобретаемых отдельно комнатных регуляторов температуры. Следующие модели устройств: RTI-E 3 или RTI-EP 2, встраиваются в электронно -распределительный блок термоаккумулятора и отвечают за включение/отключение вентилятора, и его дальнейшую работу, основываясь на показаниях окружающей температуры. За регулировку температуры в помещении отвечает настенный регулятор RTA-S2, позволяющий выбирать значения от 5 до 30 градусов Цельсия, и использующийся как дополнительное устройство к встроенным регуляторам работы вентилятора.
Для автоматизации процесса заряда теплоаккумулятора, применяются контроллеры EAS 4 или EAC 4, которые самостоятельно рассчитывают как время начала заряда, так и его объем, и соответственно окончание процесса. Предлагаемые устройства отличаются простым управлением и позволяют наиболее эффективно использовать все возможности теплоаккумулятора Stiebel Eltron ETS 500.
Безопасность и монтаж
Теплоаккумулятор Stiebel Eltron ETS 500 имеет встроенный ограничитель безопасной температуры, предотвращающий возможный перегрев устройства. При его срабатывании автоматический запуск исключается. Дальнейшее использование прибора возможно только в случае непосредственного участия пользователя, запускающего устройство вручную с помощью нажатия кнопки. После чего штатный режим работы восстанавливается.
Благодаря компактной конструкции теплоаккумулятор Stiebel Eltron ETS 500, достаточно прост в монтаже и не занимает большое пространство в помещениях. Варианты установки подразумевают как настенную, так и напольную установку. Поставляемые в отдельной упаковке, аккумуляторные камни закладываются во внутреннее пространство прибора согласно прилагаемой схеме. Подключение к электрической сети происходит с помощью удобной клеммной колодки. При помощи расположенных на клеммах перемычек, возможна регулировка прибора по мощности потребления, заводские настройки которой соответствуют 100 процентам. Путем изменения расположения перемычек возможна трех уровневая коррекция мощности в сторону её уменьшения.
Современный дизайн, высококачественные экологичные материалы, безопасная эксплуатация, компактные размеры 650х1130х245 мм - все эти качества выгодно подчеркнут экономичный отопительный прибор, незаменимый там, где необходима максимальная тепловая мощность, при отсутствии места под дополнительную установку приборов.
Теплоаккумулятор Stiebel Eltron ETS 500 - надежный и долговечный источник тепла премиум-класса.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
Мощность, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
Мощность, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
