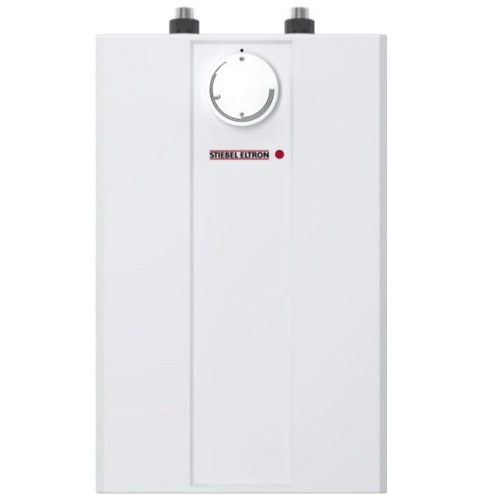

Stiebel Eltron ESH 5 U-N Trend + tap
    Stiebel Eltron ESH 5 U-N Trend + tap

Stiebel Eltron ESH 5 U-N Trend + tap

Цена с НДС 45 100 руб

  • Артикул: 201387
  • Наличие: в наличии

Безнапорный накопительный водонагреватель с регулировкой температуры от +35 до +85 °C. Внутренний бак выполнен из термостойкого пластика, магниевый анод не требуется. Идеальное решение для кухни.


Преимущества:

  • Для монтажа под раковиной (модели с буквой U) или над раковиной (модели с буквой O)
  • Увеличенный слой теплоизоляции
  • Защита от тепловых потерь (ThermoStop) и антикапельная система для экономии воды

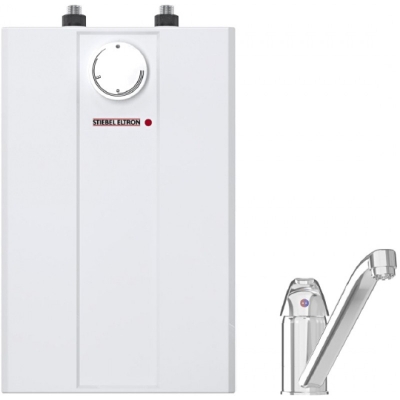

  • Специальная смесительная арматура входит в комплект поставки

Характеристики

Номинальная мощность, кВт 2
Высота, мм 415
Ширина, мм 252
Глубина, мм 233
Диаметр, мм 252
Вес, кг 3.1
Объем бака, л 5
Мощность кВт, при 220 В 2

Описание

Устройство используется только со смесительной арматурой, входящей в комплект.

Общие сведения

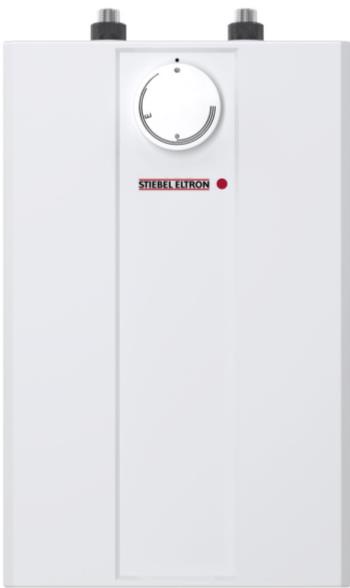

Внешний вид Stiebel Eltron ESH 5 U-N Trend + tap Водонагреватель Stiebel Eltron ESH 5 U-N Trend + tap – это безнапорное накопительное устройство с верхней подводкой для монтажа под раковиной и подключения для одной водоразборной точки. Как правило, водонагреватель устанавливается либо под смесителем на кухне, либо в ванной комнате. Компактные габариты оборудования позволяют помещать его в закрытый шкаф. Модель имеет объем бака 5 литров и обеспечивает моментальную подачу горячей воды при открытии крана. ESH 5 U-N Trend + tap может использоваться только совместно со специальной смесительной арматурой, входящей в комплект поставки. Небольшой вес модели без учета жидкости составляет всего 3,1 кг. За счет температурной регулировки на выходе можно получать от 35° до 85°C, а близкое расположение к точке разбора снижает теплопотери воды при прохождении пути от накопительного бака до крана.

Несмотря на небольшой накопительный бак, водонагреватель в полной мере обеспечивает потребителя горячей водой даже при длительном беспрерывном использовании. Что касается энергопотребления, модель функционирует в экономичном режиме, поскольку мощность устройства не превышает значения в 2 кВт. Поскольку в конструкцию прибора входит пластиковый накопительный бак, выполненный из термостойкого материала, установка магниевого анода не требуется, что упрощает обслуживание модели и продлевает гарантийный период на бак до 10 лет.

Принцип работы

Функционирование модели Stiebel Eltron ESH 5 U-N Trend + tap имеет некоторые особенности, которые связаны с установленным внутри пластиковым баком для нагрева. Он не может постоянно находиться под давлением водопроводной воды, поэтому агрегат может работать только со специальной смесительной арматурой, входящей в комплект. Она принимает на себя натиск воды и пропускает воду в емкость для нагрева только в том случае, когда открывается кран. В процессе нагрева жидкость увеличивается и излишки выпускаются посредством арматуры, чтобы снизить давление на стенки бака.

Неоспоримым достоинством водонагревателя можно назвать широкий температурный диапазон нагретой воды. Устройство способно поднимать температуру водопроводной воды от +35° до +85°C. Установка оптимального для пользователя значения осуществляется с помощью поворотного регулятора, расположенного на внешней панели водонагревателя. Несмотря на скромный объем накопительного бака, составляющий всего 5 литров, потребитель может получать достаточно большое количество смешанной воды. Стоит отметить и еще одно преимущество, связанное с нагревом жидкости в домашних условиях. Последнее время коммунальные службы не всегда нагревают водопроводную воду до необходимой температуры, в результате чего в краны подается жидкость с вредоносными бактериями. Проходя же через водонагреватель и нагреваясь до высоких температурных значений, вода уже не несет в себе подобной опасности.

Stiebel Eltron ESH 5 U-N Trend + tap – это экономически выгодная техника благодаря реализации технологии ThermoStop. Данная функция удерживает тепло внутри устройство, предотвращая его выход через трубопровод за счет гидравлического затвора. Пузырьки, находящиеся в подогретой жидкости оказываются «заперты» и не могут проникнуть в трубу при закрытом смесителе. Благодаря технологии защиты от тепловых потерь модель обеспечивает экономичный расход электроэнергии.

Конструктивные особенности

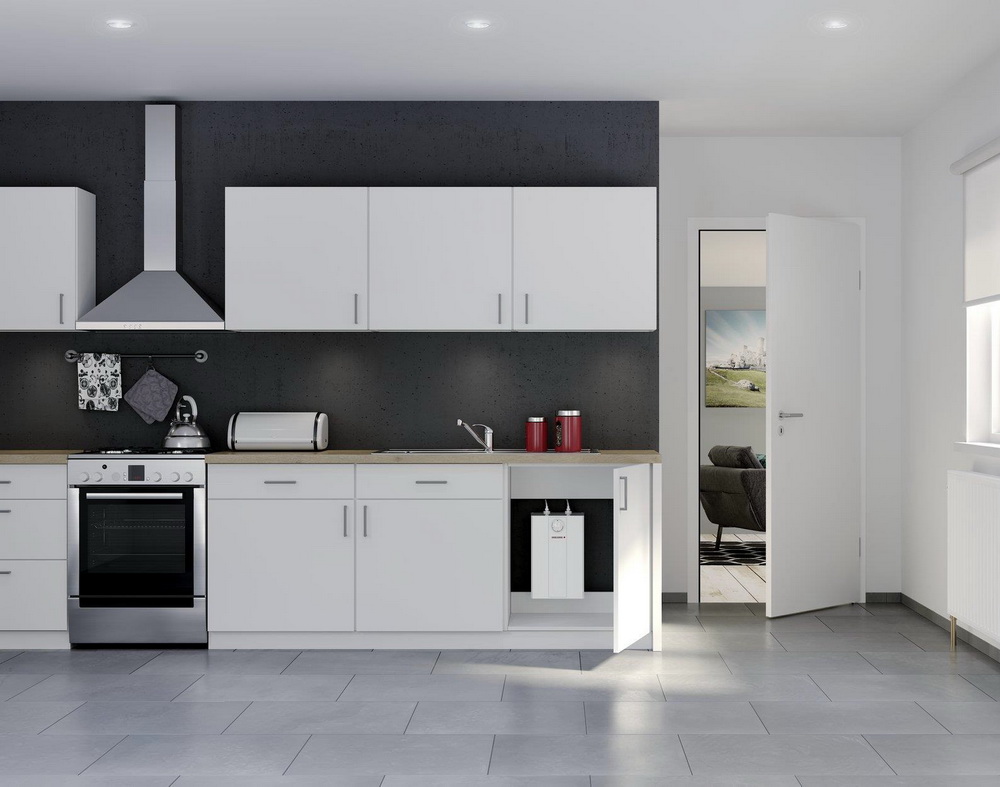

Водонагреватель Stiebel Eltron ESH 5 U-N Trend + tap в интерьере Водонагреватель Stiebel Eltron ESH 5 U-N Trend + tap оснащен нагревательным элементом трубчатого типа, который представляет собой трубку из меди с проходящей в ней спиралевидной нитью. При включении аппарата спираль нагревается и через магнезий, которым наполнена трубка, отдает тепло медной трубе, в результате чего нагревается вода в баке. Такой принцип работы обеспечивает эффективный нагрев и гарантирует длительный эксплуатационный период.

Накопительный бак имеет свои особенности. Несмотря на малый объем в пять литров он обеспечивает потребителя горячей водой при продолжительном расходе жидкости. Стенки бака изготовлены не из металла, а из термостойкого пластика. С одной стороны это требует подключения специализированной арматуры, устраняющей давление водопровода на бак. Арматура входит в комплект и ее не требуется приобретать отдельно. С другой стороны, пластиковый накопитель прост в использовании. Он не подвержен коррозии и для его сохранности не требуется установка магниевого анода. В результате пользователю не нужно постоянно наблюдать за процессом окисления анода и проводить его замену.

Теплоизоляция и экономичность водонагревателя выглядят весьма заманчиво. В модели реализованы антикапельная система, повышающая экономию расхода жидкости, и защита ThermoStop, направленная на экономичность электропотребления, сохраняя воду в нагретом состоянии и предотвращая выход тепла. Также агрегат оснащен защитой от перегрева, отключаясь при превышении максимально допустимого температурного значения, и от замерзания, что исключает превращения находящийся внутри бака жидкости в лед, исключая вероятность его разрыва из-за увеличения объема воды при ее переходе из одного агрегатного состояния в другое.

Для того, чтобы контролировать уровень нагрева жидкости, на внешнюю панель корпуса вынесен поворотный регулятор, обеспечивающий установку заданного уровня нагрева в диапазоне от +35° до +85°C с высокой точностью в 1 градус. Смена температурного режима происходит плавно и бесступенчато, что удобно для подстройки температурного режима с привычным потоком расхода смешанной воды.

По классу защиты модель относится к категории оборудования с защитой IP24. Это означает, что на аппарат могут попадать брызги воды, но это никак не повлияет на работоспособность устройства. Эта особенность разрешает помещать водонагреватель в непосредственной близости от точки потребления.

Расшифровка обозначений IP (International Protection) и классов защиты для оборудования и людей
Составная часть Цифры и буквы Значение для защиты оборудования Значение для защиты людей
Буквы кода IP -- --
Первое кодовое число 2 От попадания твердых инородных тел диаметром 12,5 мм От возможности касания (в том числе пальцами) опасных частей
Второе кодовое число 3 Защита от капель воды Вода, капающая под углом до 60° с обеих сторон вертикально, не должна оказывать вредного воздействия
4 Защита от брызг воды Вода, брызгающая на корпус, не должна оказывать вредного воздействия
5 Защита от струй воды Вода, льющаяся на корпус в виде струй, не должна оказывать вредн. воздействия
Дополнительная буква (при необходимости) D -- От доступа к опасным частям с помощью проволоки
При отсутствии цифры, обозначающей степень защиты, вместо нее ставится "X". Пример: IP X4

Монтаж

Водонагреватель Stiebel Eltron ESH 5 U-N Trend + tap имеет верхнюю подводку, поэтому предназначен для установки под раковиной. Крепится устройство к стене в вертикальном положении и может быть установлено в шкаф. Стена должна выдерживать не только сам агрегат, весящий 3,1 кг, но и находящуюся во время эксплуатации воду (бак вмещает 5 литров). Крепление осуществляется с помощью монтажного кронштейна, входящего в комплект.

Подключение к водопроводу может осуществляться только в паре со специализированной арматурой. Данный смеситель идет в комплекте. Соединение с водопроводом осуществляется через разъемы стандарта G 3/8 А. Запрещается к выходу водонагревателя подсоединять лейку душа или шланги. Все работы по соединению смесителя и водонагревателя к водопроводу лучше доверить квалифицированному специалисту.

Электропитание модели осуществляется от стандартной однофазной бытовой сети 220 В. Вроде бы вопросов относительно соединения устройства с сетью быть не должно, однако стоит отметить два важных момента, которые часто упускаются из виду. Первый – агрегат должен быть заземлен. Второй – соединение должно происходить через вилку и розетку, а не подключаться напрямую к сети для возможности выключения устройства при необходимости.

Расчетные таблицы

Таблица рекомендованных сечений электрического кабеля

Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт
Мощность водонагревателя, кВт 1 2 3 3,5 4 6 8 12
Сила тока, А 4,5 9,1 13,6 15,9 18,2 27,3 36,4 54,5
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 1 1 1,5 2,5 2,5 4 6 10
Максимальная длина кабеля, м 35 17 17 25 22 23 27 30
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт
Мощность водонагревателя, кВт 6 13 15 18 21 24 27 35
Сила тока, А 9,1 19,5 22,8 27,3 31,9 36,5 41,0 53,2
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 1,5 4 4 4 6 6 8 8
Максимальная длина кабеля, м 50 52 48 40 51 45 53 41

Расчет времени нагрева воды в водонагревателе
