Stiebel Eltron ESH 10 U-P Plus

Описание

Общие сведения

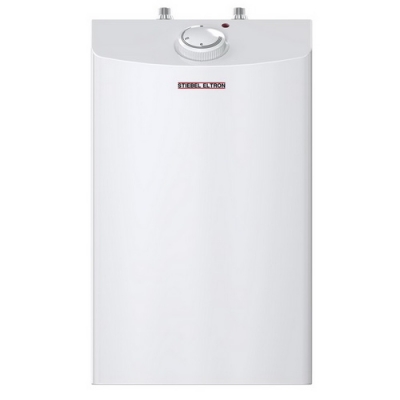

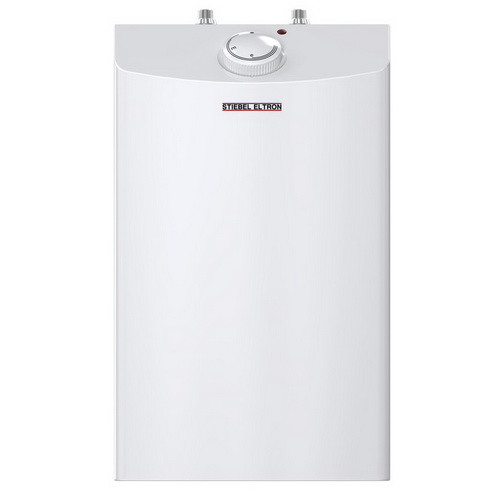

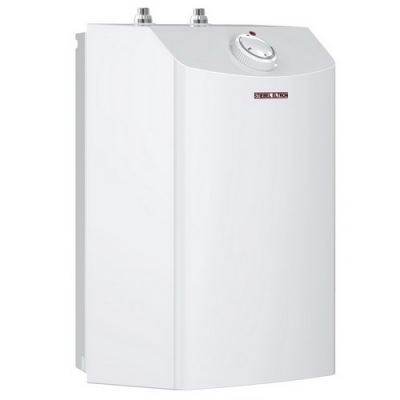

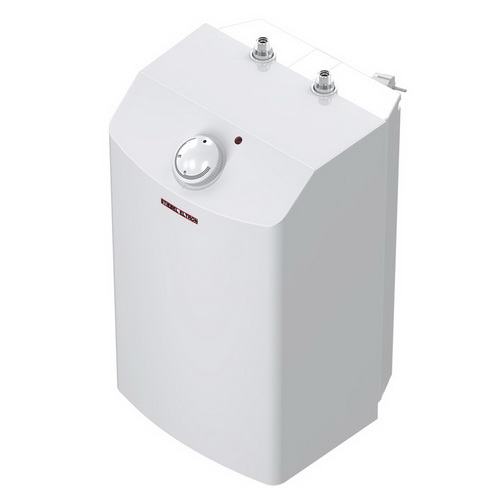

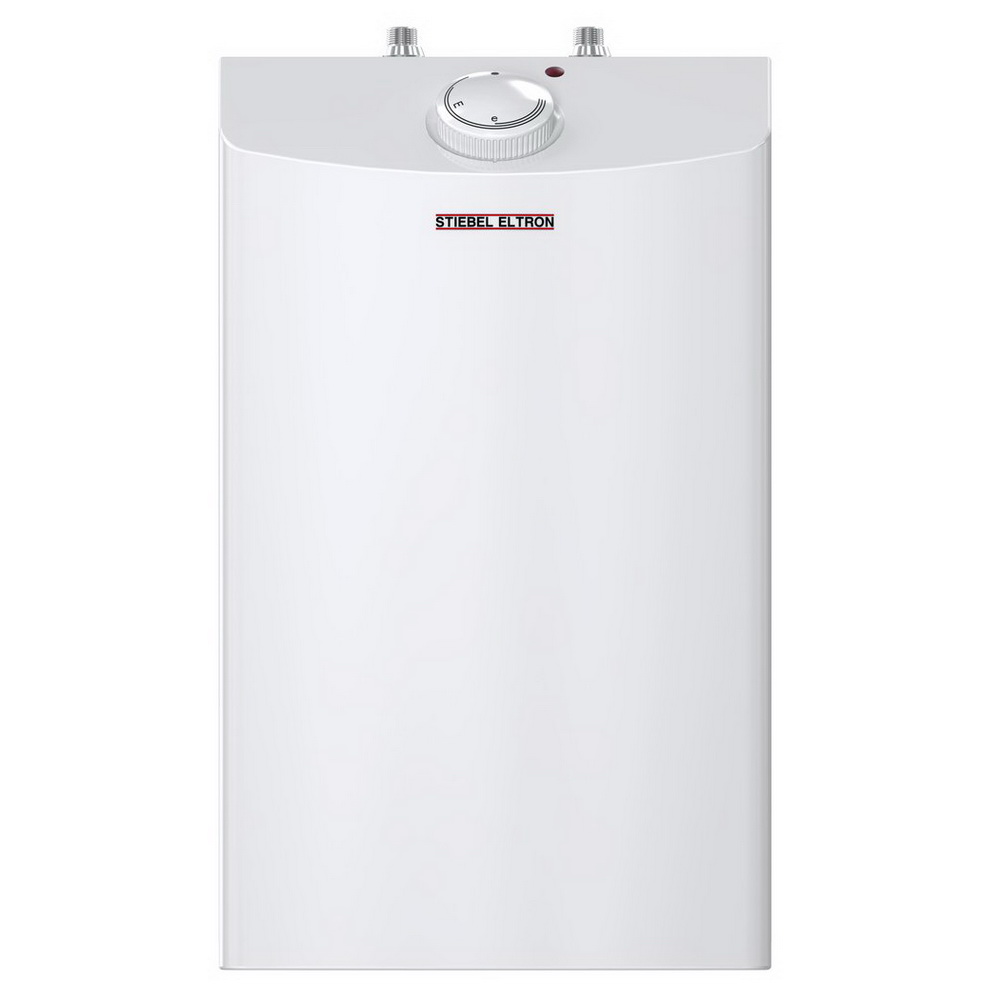

Stiebel Eltron ESH 10 U-P Plus – это компактный водонагреватель напорного типа, который имеет верхнее расположение подводки и поэтому предназначен для установки под раковиной для сокращения расстояния между устройством и точкой разбора. С агрегатом разрешено использовать только напорные смесители. Устройство размещается на стене, просто в работе и не должно вызывать вопросов, связанных с эксплуатацией модели. Водонагреватель обеспечивает возможность постоянного снабжения горячей водой одну или несколько водоразборных точек. Бак емкостью 10 литров с функцией равномерного прогрева жидкости поддерживает на выходе заданную температуру при максимальном расходе горячей воды со скоростью протока 10 л/м.

Конструкция прибора

В конструкцию модели Stiebel Eltron ESH 10 U-P Plus входит высококачественный нагревательный элемент, обеспечивающий быстрое увеличение температуры жидкости, находящейся в накопительном баке. Сам бак выполнен из стали, покрытой специализированной эмалью, защищающей стенки бака от возникновения коррозии. Однако исключить образование коррозии только с помощью эмалевого покрытия невозможно, поэтому в нагревателе применяется «универсальная палочка-выручалочка», а именно магниевый анод. Контактируя с водой, он притягивает к себе химические элементы, содержащиеся в воде, отводя от стального бака. В результате таких действий анод окисляется, но такой дорогостоящий элемент, как накопительный бак не выходит из строя. Анод требует периодической смены, но первую замену требуется производить через восемь лет после начала эксплуатации. Это правило актуально и для работы с жесткой водой.

Водонагреватель оснащен увеличенным теплоизоляционным слоем, благодаря чему нагретая вода, находящаяся в накопительном баке не остывает и не требует периодического подогрева. Как результат, устройство расходует электроэнергию экономично. По классу энергоэффективности модель относится к классу А.

При нештатных ситуациях, когда температура нагрева превышает максимально допустимое значение, водонагреватель автоматически отключается за счет срабатывания встроенной защиты. Также нагреватель оснащен эффективной системой от замерзания. Она направлена на то, чтобы при снижении температуры воздуха до низких значений вода не замерзала. Это необходимо для предотвращения кристаллизации воды, в результате чего она увеличивается в объемах и способна разорвать накопительный бак и другие элементы конструкции.

Эксплуатация модели

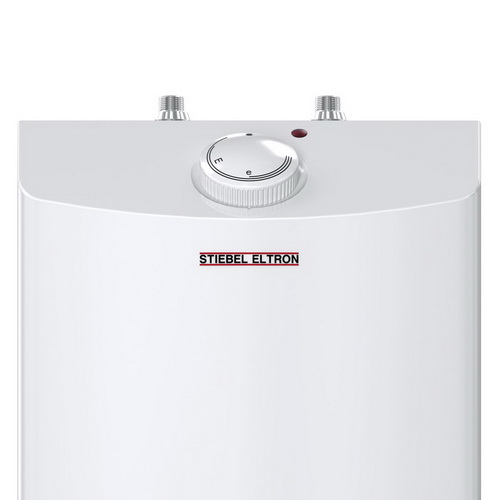

Процесс использования водонагревателя Stiebel Eltron ESH 10 U-P Plus максимально прост. Модель начинает работу в момент открытия крана горячей воды на смесителе. На него подается поток прогретой жидкости, а в накопительный бак осуществляется забор холодной воды из водопровода. На верхней скошенной панели расположен индикатор, сообщающей о режиме работы оборудования. Температура нагрева может меняться с помощью поворотного регулятора, выведенного рядом с индикатором. Бесступенчатая система настройки обеспечивает получение необходимой пользователю температуры с точностью до одного градуса. Водонагреватель может раздавать горячую воду в диапазоне от +35° до +85°C.

Монтаж

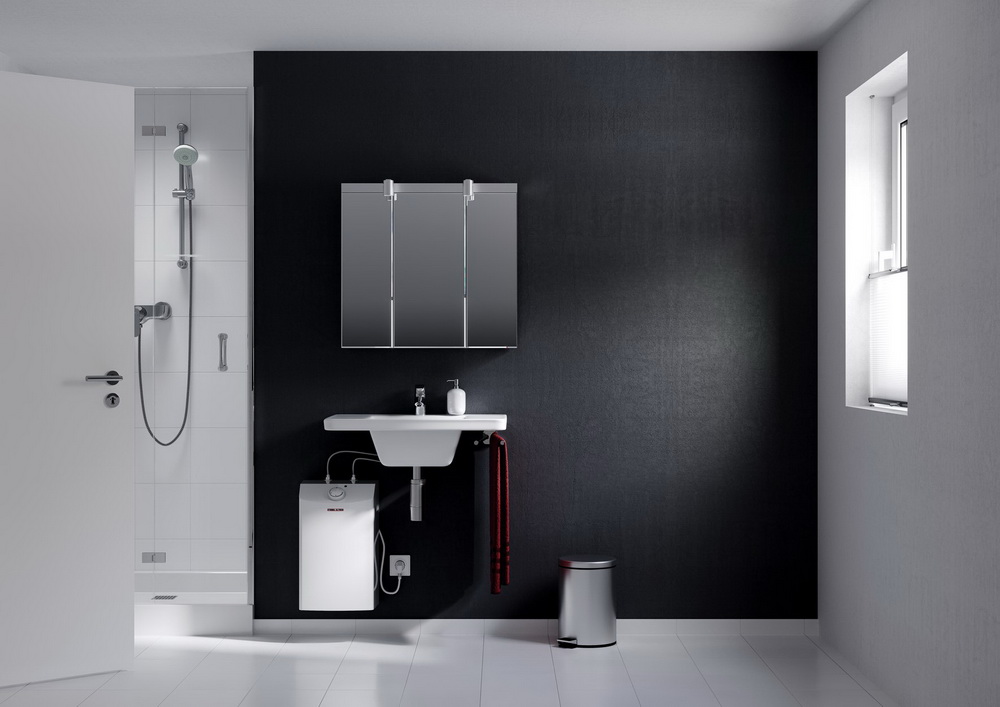

При установке прибора следует использовать идущую в комплекте монтажную планку, которая не только упрощает процесс навешивания прибора, но и его демонтажа для проведения плановых обслуживаний. Устройство крепится под раковиной в вертикальном положении. При навешивании на стену нужно удостовериться, что стена выдержит вес прибора (5 кг) с наполненным водой баком (10 литров или примерно 10 кг).

Поскольку Stiebel Eltron ESH 10 U-P Plus относится к напорным нагревателям, необходимо установить предохранительный узел. Данный этап работ должен выполнять квалифицированный специалист. Подключение к водоснабжению и точке разбора выполняется через соединения стандарта G 3/8 А.

Степень защиты прибора соответствует индексу IP24, а значит корпус защищает прибор от брызг, поэтому прибор может устанавливаться вблизи от точки разбора в ванной или на кухне.

Подключение к электрической сети не должно вызывать проблем. Оборудование питается от однофазной сети 220 В, соединение должно быть заземлено, а подключение напрямую к электросети запрещено. Используйте вилку прибора и розетку бытовой сети, чтобы была возможность быстрого отключения оборудования при возникновении нештатных ситуаций, требующих вмешательства человека.
