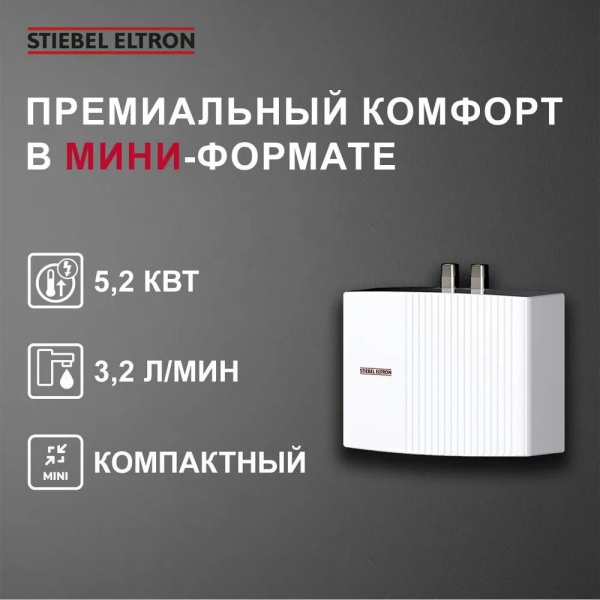

Stiebel Eltron EIL 6 Premium
Цена с НДС 32 900 руб.
- Артикул: 200136
- Наличие: в наличии
Ультрокомпактный проточный водонагреватель с электронным управлением. Подходит для установки даже в ограниченном пространстве.
Преимущества:
- Спиральный нагревательный элемент подходит для «жёсткой» воды
- Модельный ряд включает в себя прибор с подключением на 220 В
- Быстрый монтаж – в комплекте тройник и гибкая подводка
- Универсальная установка – под или над раковиной
- Регулировка температуры в диапазоне от +30 до +50 °C
- Бесступенчатая регулировка протока воды
Характеристики
| Номинальная мощность, кВт | 5.7 |
| Высота, мм | 143 |
| Ширина, мм | 190 |
| Глубина, мм | 82 |
| Вес, кг | 1.4 |
| Мощность кВт, при 220 В | 5.2 |
| Напряжение сети, В | 220 |
| Макс. давление воды, атм | 10 |
| Высота упаковки, мм | 225 |
| Ширина упаковки, мм | 190 |
| Глубина упаковки, мм | 170 |
| Объем упаковки, м3 | 0.006 |
| Вес с упаковкой (брутто), кг | 2 |
| Гарантия, лет | 2 |
| Дисплей | нет |
| Душевая насадка | нет |
| Индикация нагрева | да |
| Индикация включения | нет |
| Макс. температура регулятора нагрева, С | 50 |
| Мин. температура регулятора нагрева, С | 30 |
| Нагревательный элемент | спиральный |
| Ограничитель температуры нагрева | да |
| Подключение, дюймов | G 3/8 A |
| Покрытие нагревательного элемента | пластик |
| Пульт ДУ | нет |
| Самодиагностика | нет |
| Способ крепления | настенный |
| Способ подачи воды | напорный |
| Степень защиты от воды | 5 |
| Термометр | нет |
| Управление | электронное |
| Шланг для душа | нет |
| Предохранитель, А | 25 |
Описание
Проточный мини-водонагреватель Stiebel Eltron EIL 6 Premium напорного типа
Stiebel Eltron EIL 6 Premium представляет собой необычайно компактный водонагреватель весом 1,4 кг, который предназначен для быстрого нагрева проточной воды. Аппарат разработан для работы с любым типом водопроводной воды, в том числе и с жесткой. Устройство может размещаться на стене в любом удобном месте, например, под раковиной или над ней. При этом модель рассчитана на подключение нескольких водоразборных точек. В этом плане водонагреватель удобно размещать в ванной комнате для обеспечения горячей водой смеситель, установленный на раковине и смеситель для ванной. Как вариант, при расположении душевой или ванной комнаты рядом с кухней к аппарату можно подключить точку потребления на кухне и в ванной комнате.
Благодаря электронной системе управления Stiebel Eltron EIL 6 Premium поддерживает подачу воды с нужной температурой в диапазоне от +30° до +50°C с минимальной погрешностью, составляющей 1°C. Нагрев агрегат начинает производить в тот момент, когда через спиралевидный нагревательный элемент вода проходит со скоростью более 2,2 литра в минуту. Для корректировки уровня температуры применяется электронное управление, которое зависит от скорости подачи жидкости на точке водоразбора, т.е. чем меньше напор, тем выше температура воды.
Внешний вид EIL 6 Premium прост и элегантен. Прочный пластиковый корпус защищает от попадания на рабочие элементы аппарата струй воды, что позволяет без проблем устанавливать устройство в душевых. В зависимости от места монтажа сверху или снизу модели имеются входной и выходной разъемы. Под корпусом расположены спиральный нагревательный элемент, защищенный от образования коррозии, датчики и другие узлы.
Эксплуатация
Включение прибора осуществляется автоматически, когда потребитель открывает кран подачи горячей воды. При достижении минимальной скорости потока активируется функция нагрева жидкости, проходящей через нагревательный элемент. При сильном потоке вода нагревается меньше, чем при слабом, но значение не выходит за пределы рабочего диапазона, составляющего от +30° до +50°C. Если по какой-то причине температура воды поднимается до +55°, срабатывает защита от перегрева, выключающая аппарат.
Преимущества водонагревателя Stiebel Eltron EIL 6 Premium
- Компактный размер
- Небольшой вес
- Разные варианты крепления (над и под раковиной)
- Электронное управление по технологии 2i
- Точность поддержания температуры воды с погрешностью 1 градус
- Возможность подключения нескольких водоразборных точек
- Возможность установки в душевых из-за класса защиты IP25
- Работа с жесткой водой
- Экономичный расход электроэнергии
- Защита от перегрева
- Работа при давлении до 1 МПа
| Расшифровка обозначений IP (International Protection) и классов защиты для оборудования и людей | |||
| Составная часть | Цифры и буквы | Значение для защиты оборудования | Значение для защиты людей |
| Буквы кода | IP | -- | -- |
| Первое кодовое число | 2 | От попадания твердых инородных тел диаметром 12,5 мм | От возможности касания (в том числе пальцами) опасных частей |
| Второе кодовое число | 3 | Защита от капель воды | Вода, капающая под углом до 60° с обеих сторон вертикально, не должна оказывать вредного воздействия |
| 4 | Защита от брызг воды | Вода, брызгающая на корпус, не должна оказывать вредного воздействия | |
| 5 | Защита от струй воды | Вода, льющаяся на корпус в виде струй, не должна оказывать вредн. воздействия | |
| Дополнительная буква (при необходимости) | D | -- | От доступа к опасным частям с помощью проволоки |
| При отсутствии цифры, обозначающей степень защиты, вместо нее ставится "X". Пример: IP X4 | |||
Монтаж
Монтаж и подключение
Монтаж водонагревателя не вызывает особых сложностей, но выполнять все работы по установке и подключению устройства должны квалифицированные специалисты. Водонагреватель должен крепиться только к вертикальной стене с помощью входящего в комплект кронштейна. В зависимости от типа расположения модель может крепиться входным и выходным разъемами кверху при установке под раковиной или снизу при расположении оборудования над раковиной. Чтобы модель не выглядела закрепленной вверх ногами, шильдик с изображением логотипа производителя идет в комплекте и устанавливается после крепления прибора к стене.
Для подводки труб необходимо применять стандартное крепление типа G 3/8 A. Водонагреватель для удобства поставляется специальным тройником и гибкой подводкой. Перед пуском устройства нужно помнить о том, что использование устройства без воды не допускается. При электроподключении следует соблюдать все меры предосторожности, используя розетки с заземлением и исключая попадание брызг на место соединения вилки водонагревателя с розеткой.
Расчетные таблицы
Таблица производительности проточных водонагревателей в зависимости от мощности прибора и температуры воды на входе и выходе
| Температура воды на входе, °C | Мощность проточного водонагревателя, кВт | ||||||||
| 3 | 6 | 8 | 13 | 15 | 18 | 21 | 24 | 27 | |
| Количество воды (литров в минуту) с температурой t=38 °C на выходе из водонагревателя. | |||||||||
| 6 | 1,3 | 2,7 | 3,6 | 5,8 | 6,7 | 8,2 | 9,4 | 10,7 | 12,0 |
| 10 | 1,5 | 3,0 | 4,1 | 6,6 | 7,7 | 9,2 | 10,7 | 12,3 | 13,8 |
| 14 | 1,8 | 3,6 | 4,8 | 7,7 | 9,0 | 10,7 | 12,7 | 14,3 | 16,1 |
| 18 | 2,1 | 4,3 | 5,7 | 9,3 | 10,7 | 12,9 | 15,0 | 17,2 | 19,3 |
| Количество воды (литров в минуту) с температурой t=55 °C на выходе из водонагревателя. | |||||||||
| 6 | - | - | 2,3 | 3,8 | 4,4 | 5,2 | 6,1 | 7,0 | 7,9 |
| 10 | - | - | 2,5 | 4,1 | 4,8 | 5,7 | 6,7 | 7,6 | 8,6 |
| 14 | - | - | 2,8 | 4,5 | 5,2 | 6,3 | 7,3 | 8,4 | 9,4 |
| 18 | - | 2,3 | 3,1 | 5,1 | 5,7 | 6,9 | 8,1 | 9,2 | 10,3 |
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
