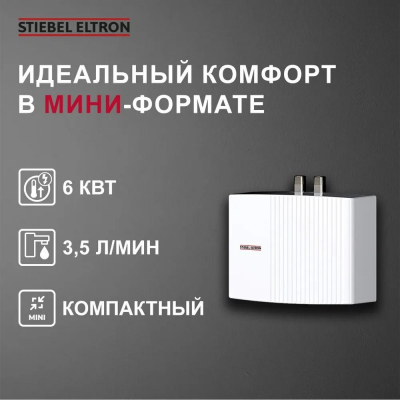

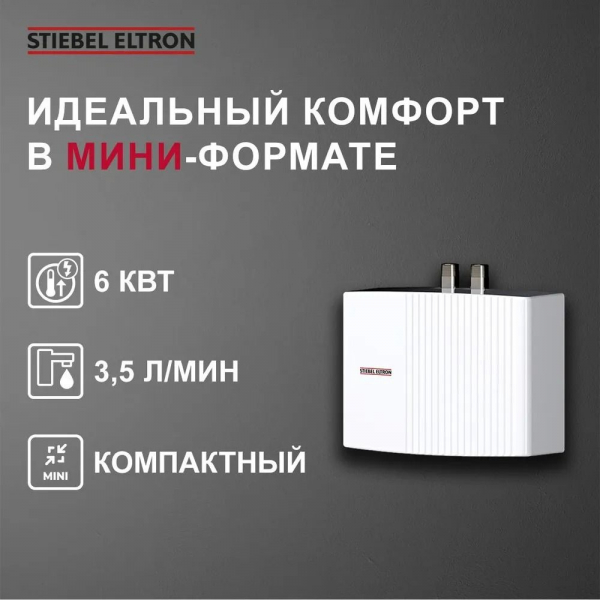

Stiebel Eltron EIL 6 Plus 220
Цена с НДС 21 000 руб.
- Артикул: 204618
- Наличие: в наличии
Ультракомпактный проточный водонагреватель с гидравлическим управлением. Подходит для установки даже в ограниченном пространстве.
Преимущества:
- Спиральный нагревательный элемент подходит для "жесткой" воды
- Модельный ряд включает прибор с подключением на 220 В
- Снабжение одной или нескольких водоразборных точек
- Быстрый универсальный монтаж как над раковиной, так и под ней, + в комплекте тройник и гибкая подводка
Характеристики
| Номинальная мощность, кВт | 6 |
| Высота, мм | 143 |
| Ширина, мм | 190 |
| Глубина, мм | 82 |
| Вес, кг | 1.4 |
| Напряжение сети, В | 220 |
| Макс. давление воды, атм | 10 |
| Высота упаковки, мм | 225 |
| Ширина упаковки, мм | 190 |
| Глубина упаковки, мм | 170 |
| Объем упаковки, м3 | 0.007 |
| Вес с упаковкой (брутто), кг | 1.92 |
| Нагревательный элемент | спиральный |
| Покрытие нагревательного элемента | пластик |
| Способ крепления | настенный |
| Способ подачи воды | напорный |
| Управление | гидравлическое |
| Диаметр подключения труб | 1/2 |
Описание
Проточный мини-водонагреватель Stiebel Eltron EIL 6 Plus 220 напорного типа
Stiebel Eltron EIL 6 Plus представляет собой необычайно компактный водонагреватель весом 1,4 кг, который предназначен для быстрого нагрева проточной воды. Аппарат разработан для работы с любым типом водопроводной воды, в том числе и с жесткой. Устройство универсально по типу монтажа и может размещаться на стене и под раковиной, и над ней. При этом модель рассчитана на подключение нескольких водоразборных точек. В этом плане водонагреватель удобно размещать в ванной комнате для обеспечения горячей водой смеситель, установленный на раковине и смеситель для ванной. Как вариант, при расположении душевой или ванной комнаты рядом с кухней к аппарату можно подключить точку потребления на кухне и в ванной комнате.
Преимущества водонагревателя Stiebel Eltron EIL 6 Plus 220
- Компактный размер
- Небольшой вес
- Возможность подключения нескольких водоразборных точек
- Возможность установки в душевых из-за класса защиты IP25
- Работа с жесткой водой
- Экономичный расход электроэнергии
- Защита от перегрева
- Спиральный нагревательный элемент – возможна эксплуатация с «жёсткой» водой
- Установка под раковиной
- Диаметр подключения труб – 1/2"
- Гидравлическое управление (с помощью смесителя)
- Встроенная защита от перегрева
- Снабжение одной или нескольких водоразборных точек
- Гарантия 2 года
| Расшифровка обозначений IP (International Protection) и классов защиты для оборудования и людей | |||
| Составная часть | Цифры и буквы | Значение для защиты оборудования | Значение для защиты людей |
| Буквы кода | IP | -- | -- |
| Первое кодовое число | 2 | От попадания твердых инородных тел диаметром 12,5 мм | От возможности касания (в том числе пальцами) опасных частей |
| Второе кодовое число | 3 | Защита от капель воды | Вода, капающая под углом до 60° с обеих сторон вертикально, не должна оказывать вредного воздействия |
| 4 | Защита от брызг воды | Вода, брызгающая на корпус, не должна оказывать вредного воздействия | |
| 5 | Защита от струй воды | Вода, льющаяся на корпус в виде струй, не должна оказывать вредн. воздействия | |
| Дополнительная буква (при необходимости) | D | -- | От доступа к опасным частям с помощью проволоки |
| При отсутствии цифры, обозначающей степень защиты, вместо нее ставится "X". Пример: IP X4 | |||
Монтаж
Монтаж и подключение
Монтаж водонагревателя не вызывает особых сложностей, но выполнять все работы по установке и подключению устройства должны квалифицированные специалисты. Водонагреватель должен крепиться только к вертикальной стене с помощью входящего в комплект кронштейна.
Для подводки труб необходимо применять стандартное крепление типа G 3/8 A. Водонагреватель для удобства поставляется специальным тройником и гибкой подводкой. Перед пуском устройства нужно помнить о том, что использование устройства без воды не допускается. При электроподключении следует соблюдать все меры предосторожности, используя розетки с заземлением и исключая попадание брызг на место соединения вилки водонагревателя с розеткой.
Расчетные таблицы
Таблица производительности проточных водонагревателей в зависимости от мощности прибора и температуры воды на входе и выходе
| Температура воды на входе, °C | Мощность проточного водонагревателя, кВт | ||||||||
| 3 | 6 | 8 | 13 | 15 | 18 | 21 | 24 | 27 | |
| Количество воды (литров в минуту) с температурой t=38 °C на выходе из водонагревателя. | |||||||||
| 6 | 1,3 | 2,7 | 3,6 | 5,8 | 6,7 | 8,2 | 9,4 | 10,7 | 12,0 |
| 10 | 1,5 | 3,0 | 4,1 | 6,6 | 7,7 | 9,2 | 10,7 | 12,3 | 13,8 |
| 14 | 1,8 | 3,6 | 4,8 | 7,7 | 9,0 | 10,7 | 12,7 | 14,3 | 16,1 |
| 18 | 2,1 | 4,3 | 5,7 | 9,3 | 10,7 | 12,9 | 15,0 | 17,2 | 19,3 |
| Количество воды (литров в минуту) с температурой t=55 °C на выходе из водонагревателя. | |||||||||
| 6 | - | - | 2,3 | 3,8 | 4,4 | 5,2 | 6,1 | 7,0 | 7,9 |
| 10 | - | - | 2,5 | 4,1 | 4,8 | 5,7 | 6,7 | 7,6 | 8,6 |
| 14 | - | - | 2,8 | 4,5 | 5,2 | 6,3 | 7,3 | 8,4 | 9,4 |
| 18 | - | 2,3 | 3,1 | 5,1 | 5,7 | 6,9 | 8,1 | 9,2 | 10,3 |
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
