Общее описание
Электронный прибор, поставляемый совместно с датчиком уличной температуры позволяет управлять теплоаккумуляторами в автономном режиме, используя от 30 до 100 процентов уровня заряда. Процесс управления отопительной системой происходит в автоматическом режиме. Интеллектуальное устройство обрабатывает поступающие показатели с уличных температурных датчиков и теплоаккумулятора. На основе полученной информации вырабатывается оптимальный алгоритм для работы теплоаккумулятора на отдачу тепла.

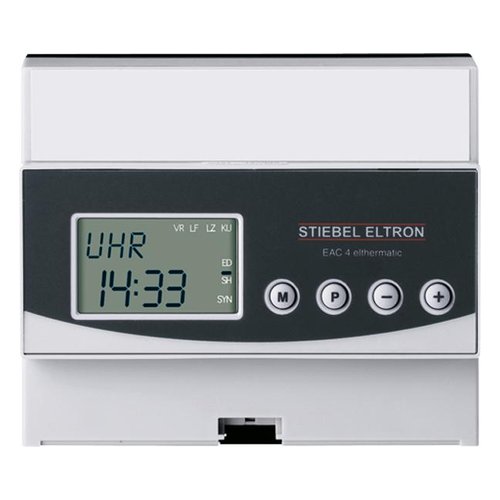

Прибор оборудован информативным жидкокристаллическим дисплеем, легок в монтаже и достаточно прост в управлении. Для достижения определенной температуры, достаточно ввести требуемое значение и время активации. Удобство использования прибора значительно повышает функция интеллектуального самообучения, при которой в память контроллера записываются все алгоритмы работы, позволяя на основе дальнейшего анализа выстроить наиболее оптимальный режим эксплуатации. Контроллер Stiebel Eltron EAC 4, подходит для использования всех типов теплоаккумуляторов, и способен управлять зарядом отопительной системы из 150 аккумуляторов. Устанавливается контроллер на DIN рейку. Прибор работает от бытовой сети напряжением 220 вольт.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
