Stiebel Eltron DS 35 E

Безнапорный проточный водонагреватель Stiebel Eltron DS 35 E с медным трубчатым нагревательным элементом и электронным управлением. Мощность: 3,5 кВт. Напряжение сети: 220 В, 1 фаза. Размер (ВхШхГ): 360х200х104 мм.

Характеристики

Высота, мм 360
Ширина, мм 200
Высота упаковки, мм 140
Ширина упаковки, мм 240
Глубина упаковки, мм 550
Объем упаковки, м3 0.01848
Вес с упаковкой (брутто), кг 2.9

Описание

Безнапорный проточный водонагреватель Stiebel Eltron DS 35 E

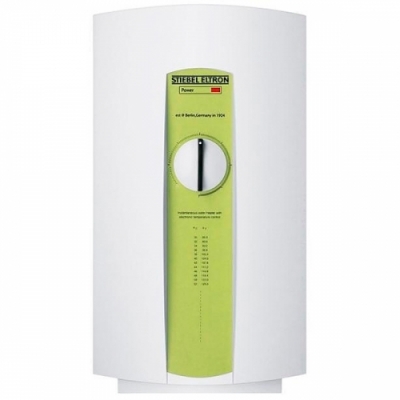

Внешний вид Stiebel Eltron DS 35 E Stiebel Eltron DS 35 E – безнапорный проточный водонагреватель открытого типа. Это означает, что давление воды в нем создается только в процессе работы. Вы видите перед собой универсальный и компактный прибор, предназначенный для снабжения горячей водой одной точки пользования, главным образом – душевой. Он настолько прост в пользовании и монтаже, что его с успехом можно встраивать как в стационарные, так и во временные водопроводные сети. При этом он экономичен как в цене приобретения, так и по расходу электроэнергии. Небольшие габариты – всего 360 х 200 х 104 мм – позволят разместить его в самой небольшой ванной комнате в квартире или летней душевой на даче. DS 35 E укомплектован водосберегающей душевой лейкой и аксессуарами для ее монтажа на стену. Его вес – 1,9 кг – выдержит даже фанерная дачная конструкция. Аппарат надежно защищен от поражения электрическим током с помощью встроенного устройства защитного отключения и соответствует классу IP 24. Минимальный проток воды для включения и штатной работы – 1,5 л/мин, минимальное рабочее давление в сети – 0,5 атмосфер, максимальное – 10 атмосфер. Номинальная мощность водонагревателя составляет 3,5 кВт. К водопроводу он подключается с помощью наружной резьбы G ½. Гарантия надежного немецкого производителя составляет 2 года.

Принцип работы

DS 35 E - водонагреватель для душа Наверняка, вы не раз слышали поговорку «К хорошему быстро привыкаешь». И это, действительно, так. Привычка к комфорту и высокому качеству жизни – одна из самых сильных. Именно она заставляет нас следить за тем, чтобы все окружающие нас вещи и устройства работали на то, чтобы сделать нашу жизнь беззаботной и удобной. Так, например, постоянное наличие горячей воды в нашем доме или квартире, независимо от перебоев или профилактических работ в водопроводных сетях, уже стало для нас привычным благодаря мощным и эффективным водонагревателям. И мы уже не хотим отказываться от этой привычки, уезжая даже на непродолжительное время на дачу, съемную квартиру или деревенский дом. Сегодня, даже там, где водоснабжение носит временный характер, стала возможной установка водонагревателя, а значит, и пользоваться горячей водой мы можем «как дома»: умываться, принимать душ. Один из наиболее оптимальных вариантов в этой категории водонагревателей - Stiebel Eltron DS 35 E. Он органично впишется даже в самый скромный бюджет и решит вопрос горячего водоснабжения не только в стационарных, но и в любых временных водопроводных сетях.

DS 35 E относится к безнапорным проточным водонагревателям открытого типа. Это означает, что он находится не постоянно под давлением водопровода, а только во время своей работы. «Закрепляется» он только за одной точкой водоразбора, чаще всего, отвечающей за прием душа.

Старт работы водонагревателя задает поворот закрывающего вентиля. В первую очередь, нужно настроить струю воды, чтобы на прибор подавалось не менее 1,5 л/мин, а давление составляло 0,5 бар и более, до 10. Это обязательное условие работы любого проточного водонагревателя открытого типа.

Терморегулятор DS 35 E Мощность работы, а значит, и температура нагрева воды регулируется системой электронного управления. Включается водонагреватель также благодаря этой системе, при достижении уровня расхода воды 1,5 л/мин. Вам же как пользователю сделать воду погорячее или похолоднее не составит никакого труда, достаточно лишь повернуть ручку терморегулятора на лицевой панели. Поворот против часовой стрелки уменьшает температуру воды на выходе, по часовой – увеличивает. Но в последнем случае производителем установлен жесткий лимит, чтобы защитить от перегрева сам прибор. При его превышении срабатывает термоограничитель, и электронная система управления отключает водонагреватель от электросети.

Дополнительно DS 35 E оснащен устройством защитного отключения (УЗО), на случай непредвиденных скачков напряжения в электрической сети. При возникновении тока утечки значением до 30 мА, это устройство сработает на отключение. Но чтобы такая защита была надежной долгое время, необходимо регулярно, раз в месяц, тестировать работу УЗО. Сделать это несложно, достаточно просто нажать кнопку «Test» на корпусе прибора. Если загорелась лампочка «Trip», это означает, что защита от тока утечки корректно сработала. Если этого не происходит даже после «перезагрузки» прибора кнопкой «Reset», или вдруг вы заметили, что лампочка «Trip» горит, когда вы пользуетесь водонагревателем в штатном режиме, это повод обратиться в сервисный центр. Защита от электрического тока всегда должна быть наготове!

Конструктивные особенности

ТЭН Основу конструкции водонагревателя Stiebel Eltron DS 35 E составляет нагревательный элемент (ТЭН). В этой модели он трубчатый, внутри самой трубки размещена спрессованная спираль нагрева. Чтобы эта спираль не касалась стенок трубки, выполненных из меди, но при этом эффективно передавала ей вырабатываемое тепло, внутрь трубки помещен оксид магния. Это и проводник тепла, и диэлектрик одновременно. Такая конструкция ТЭНа делает его практически неуязвимым для воздушных пробок, гарантирует высокую эффективность работы (КПД) и продлевает «жизнь» прибора.

Другой отличительной особенностью аппарата является система электронного управления. Поступающая на вход водонагревателя холодная вода активизирует датчик протока, он посылает сигнал на электронный блок управления. Последний отвечает за передачу электрических импульсов на группу контактов нагревательного элемента. Срабатывают не все контакты сразу, а только их часть, в зависимости от величины протока. Больше проток – больше нагревательных элементов в работе. Такая схема позволяет Вам существенно экономить электроэнергию, особенно, если горячей воды вам нужно немного – например, чтобы просто вымыть руки или овощи-фрукты.

Пожалуй, наиболее подвергаемый нагрузке конструктивный элемент водонагревателя, после ТЭНа – это его колба. Ведь именно она должна выдержать регулярный нагрев воды и ее последующее остывание. В Stiebel Eltron DS 35 E колба выполнена из очень качественной меди. Это залог того, что ей не страшна ни коррозия, ни повышенное давление (до 10 атмосфер), ни проникновение воздуха. И все эти поистине ценные свойства колбы успешно сохраняет на протяжении всего заявленного производителем срока службы.

Предохранительный клапан А чтобы не подвергать колбу и ТЭН дополнительным температурным нагрузкам, производитель Stiebel Eltron предусмотрел в его конструкции защитный клапан от низкого давления. Ведь при снижении протока из-за давления вода внутри может буквально закипеть! А это крайне опасно и для вас, и для работоспособности самого прибора. В случае повышения температуры до критического значения, термореле просто отключит его от от электросети.

А в штатном режиме делать воду в вашей душевой погорячее и попрохладнее дает возможность регулятор температуры на передней панели водонагревателя. Поворот по часовой стрелке прибавит градусы, в обратную сторону – убавит. Все просто и интуитивно понятно!

В конструкции водонагревателя Stiebel Eltron DS 35 E имеется еще одна важная особенность. Это устройства защитного отключения (УЗО). Даже при минимальных значениях тока утечки (до 30 мА) УЗО оперативно «отловит» эту ситуацию и отключит прибор от сети, обезопасив вас от удара электрическим током.

По классификации степени защиты Stiebel Eltron DS 35 E относится к категории IP 24. Это значит, что водонагреватель защищен от проникновения некрупных инородных тел размером до 12,5 мм и падающих на него брызг воды. Так же, как и наличие в комплекте поставки душевой насадки, это говорит о возможности разметить прибор непосредственно рядом с душем, мойкой, умывальником.

Расшифровка обозначений IP (International Protection) и классов защиты для оборудования и людей
Составная часть Цифры и буквы Значение для защиты оборудования Значение для защиты людей
Буквы кода IP -- --
Первое кодовое число 2 От попадания твердых инородных тел диаметром 12,5 мм От возможности касания (в том числе пальцами) опасных частей
Второе кодовое число 3 Защита от капель воды Вода, капающая под углом до 60° с обеих сторон вертикально, не должна оказывать вредного воздействия
4 Защита от брызг воды Вода, брызгающая на корпус, не должна оказывать вредного воздействия
5 Защита от струй воды Вода, льющаяся на корпус в виде струй, не должна оказывать вредн. воздействия
Дополнительная буква (при необходимости) D -- От доступа к опасным частям с помощью проволоки
При отсутствии цифры, обозначающей степень защиты, вместо нее ставится "X". Пример: IP X4

Монтаж

Монтаж и подключение

Размеры DS 35 E Долгая и надежная работа водонагревателя Stiebel Eltron DS 35 E будет вам гарантирована, если для его установки, первого пуска и, если понадобится, ремонта вы будете обращаться к квалифицированному специалисту. Вам достаточно будет проконтролировать несколько важных аспектов монтажа и подключения.

Когда прибор подключается к электрической сети, он обязательно должен соединяться с защитным проводником. Это необходимо для корректной работы устройства защитного отключения. А чтобы добиться полного соответствия классу безопасности IP 24, нужно проверить наличие водонепроницаемой манжеты на месте подключения электрокабеля к самому аппарату.

Размещать и хранить DS 35 E можно только в отапливаемых помещениях, не подвергая его замораживанию. На стене водонагреватель можно располагать только вертикально и нужно обязательно учесть, что и холодная и горячая вода подводится и отводится в нижней его части. При этом о надежности стены, на которую устанавливается водонагреватель, вы можете не слишком беспокоиться – легкий вес и простота крепления позволят разместить прибор и в фанерном дачном домике, и в «традиционной» ванной комнате.

Любые действия с водонагревателем, например, демонтаж или техобслуживание, можно проводить только при условии его отключения и от электричества, и от подачи воды. Но чаще всего вам придется выполнять только элементарные действия по содержанию его в чистоте. Во-первых, протирать прибор влажной тканью без каких-либо чистящих средств. Во-вторых, регулярно очищать съемный фильтр, особенно, если вода в вашем регионе способствует образованию накипи.

Таким несложным образом вы обеспечите себя «карманной» горячей водой – куда бы вы ни переехали, пусть даже на время, пусть даже в условиях скромного бюджета, у вас всегда будет возможность с комфортом принять горячий душ. А это, согласитесь, уже немало!

Расчетные таблицы

Таблица производительности проточных водонагревателей в зависимости от мощности прибора и температуры воды на входе и выходе

Температура воды на входе, °C Мощность проточного водонагревателя, кВт
3 6 8 13 15 18 21 24 27
Количество воды (литров в минуту) с температурой t=38 °C на выходе из водонагревателя.
6 1,3 2,7 3,6 5,8 6,7 8,2 9,4 10,7 12,0
10 1,5 3,0 4,1 6,6 7,7 9,2 10,7 12,3 13,8
14 1,8 3,6 4,8 7,7 9,0 10,7 12,7 14,3 16,1
18 2,1 4,3 5,7 9,3 10,7 12,9 15,0 17,2 19,3
Количество воды (литров в минуту) с температурой t=55 °C на выходе из водонагревателя.
6 - - 2,3 3,8 4,4 5,2 6,1 7,0 7,9
10 - - 2,5 4,1 4,8 5,7 6,7 7,6 8,6
14 - - 2,8 4,5 5,2 6,3 7,3 8,4 9,4
18 - 2,3 3,1 5,1 5,7 6,9 8,1 9,2 10,3

Таблица рекомендованных сечений электрического кабеля

Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт
Мощность водонагревателя, кВт 1 2 3 3,5 4 6 8 12
Сила тока, А 4,5 9,1 13,6 15,9 18,2 27,3 36,4 54,5
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 1 1 1,5 2,5 2,5 4 6 10
Максимальная длина кабеля, м 35 17 17 25 22 23 27 30
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт
Мощность водонагревателя, кВт 6 13 15 18 21 24 27 35
Сила тока, А 9,1 19,5 22,8 27,3 31,9 36,5 41,0 53,2
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 1,5 4 4 4 6 6 8 8
Максимальная длина кабеля, м 50 52 48 40 51 45 53 41
