Stiebel Eltron DDH 6
Цена с НДС 24 700 руб
- Артикул: 236385
- Наличие: в наличии
Проточный водонагреватель может работать в 3-х режимах мощности — реальная экономия электроэнергии. Компактные размеры позволяют устанавливать прибор в ограниченных пространствах.
Преимущества:
- Колба и ТЭН выполнены из меди
- Гидравлическое управление (с помощью смесителя)
- Выбор мощности – 3 ступени (33%, 66% и 100%)
- Встроенная защита от перегрева
- Открытый монтаж (шаблон в комплекте)
- IP 25 – защита от струй воды – прибор можно устанавливать в душевой
Характеристики
| Номинальная мощность, кВт | 6 |
| Высота, мм | 274 |
| Ширина, мм | 220 |
| Глубина, мм | 95 |
| Вес, кг | 1.9 |
| Мощность кВт, при 220 В | 6 |
| Напряжение сети, В | 220 |
| Макс. давление воды, атм | 10 |
| Высота упаковки, мм | 330 |
| Ширина упаковки, мм | 233 |
| Глубина упаковки, мм | 143 |
| Вес с упаковкой (брутто), кг | 1.95 |
| Гарантия, лет | 2 |
| Дисплей | нет |
| Душевая насадка | нет |
| Индикация включения | да |
| Индикация нагрева | да |
| Мин. давление воды, атм | 1 |
| Нагревательный элемент | трубчатый |
| Ограничитель температуры нагрева | да |
| Подключение, дюймов | G 1/2 A |
| Покрытие нагревательного элемента | медь |
| Пульт ДУ | нет |
| Способ крепления | настенный |
| Способ подачи воды | напорный |
| Степень защиты от воды | 5 |
| Термометр | нет |
| Управление | гидравлическое |
| Шланг для душа | нет |
| Предохранитель, А | 32 |
Описание
Проточный водонагреватель Stiebel Eltron DDH 6
Проточный водонагреватель Stiebel Eltron DDH 6 от немецких производителей представляет собой простой в использовании и весьма функциональный агрегат, который придется по душе многим пользователям. Он предназначен для бытового применения и обеспечивает быстрый нагрев воды и ее раздачу на несколько водоразборных точек.
Принцип работы
При включении пользователем крана горячей воды, устройство автоматически включается, производя быстрый нагрев жидкости. Вода, проходя через нагревательный элемент, увеличивает температуру, что позволяет получать на выходе горячую воду. При этом мощность нагрева можно откорректировать вручную, используя регулятор, вынесенный на лицевую панель модели. Это дает возможность выбрать один из трех уровней мощности нагрева.
О работе водонагревателя сигнализирует индикатор, также находящийся на фронтальной панели корпуса устройства. Номинальное давление, на которое рассчитан водонагреватель, составляет 10 атмосфер. Однако и при низком давлении в трубах устройство может функционировать стабильно.
Мощность модели составляет 6 кВт, что хватает для того, чтобы быстро нагревать холодную воду. Устройство рассчитано на подключение нескольких водоразборных точек. Благодаря этому можно установить всего один водонагреватель, чтобы одновременно обеспечить горячей водой и кухню, и ванную комнату.
Поскольку модель относится к проточным водонагревателям, то в нем отсутствует объемный накопительный бак, что значительно снижает габариты и вес устройства. Нагревательный элемент и колба выполнены из меди, что исключает возникновение на них накипи. Преимуществом этого является длительный срок службы устройства и отсутствие необходимости обслуживания внутреннего медного бака.
Внешний вид
Габариты нагревателя должны привлечь пользователей в первую очередь. Этот компактный водонагреватель имеет в высоту 274 мм и в ширину 220 мм. Глубина устройства составляет всего 95 мм. С такими размерами водонагреватель можно разместить в небольших помещениях, а также там, где невозможно поставить громоздкое нагревательное устройство.

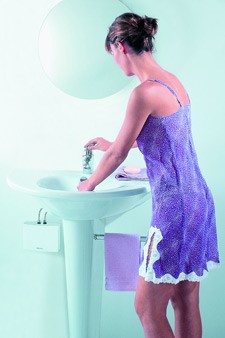

Поскольку DDH 6 предназначен для настенного монтажа, то его можно закрепить в ванной комнате в любом удобном месте, в том числе под раковиной. Единственное условие, которое должно выполняться, это удобство подводки холодной воды и электропитания. Как вариант, водонагреватель может быть размещен на кухне рядом с раковиной или под ней. Это особенно удобно в случае использования только одной водоразборной точки.

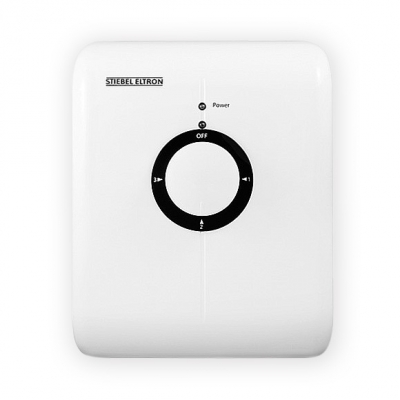

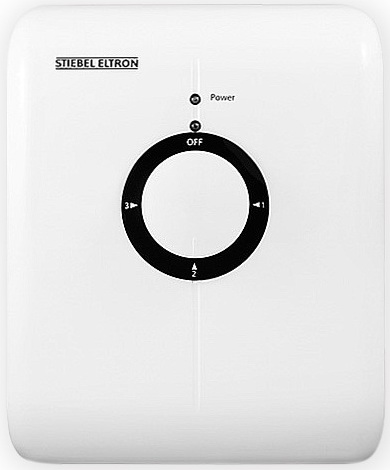

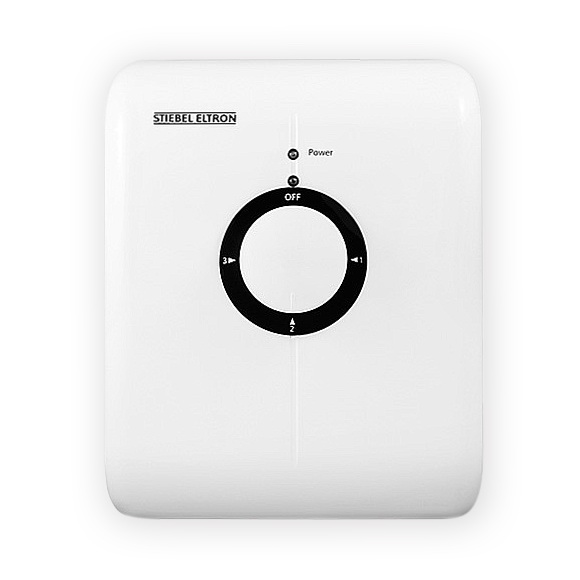

Корпус устройства Stiebel Eltron DDH 6 выполнен лаконично. Он простой и не имеет ничего лишнего. В центре лицевой панели размещен регулятор уровня мощности нагрева, который позволяет выбрать один из трех уровней нагрева воды. Также на лицевой стороне расположен индикатор, сигнализирующий о работе устройства.
Безопасность
Внутренний бак изготовлен из меди и не требует обслуживания, а гарантия от производителя на нагревательный элемент составляет 2 года.
Водонагреватель Stiebel Eltron DDH 6 имеет встроенную защиту от перегрева. При повышении температуры выше максимально допустимой, автоматика отключает нагрев воды. Само устройство по уровню защиты относится к оборудованию с классом IP25. Это означает, что корпус выдерживает прямое попадание струй воды. В связи с этим, водонагреватель можно без опасений размещать в душевых кабинах и ванных комнатах с высоким уровнем влажности.
| Расшифровка обозначений IP (International Protection) и классов защиты для оборудования и людей | |||
| Составная часть | Цифры и буквы | Значение для защиты оборудования | Значение для защиты людей |
| Буквы кода | IP | -- | -- |
| Первое кодовое число | 2 | От попадания твердых инородных тел диаметром 12,5 мм | От возможности касания (в том числе пальцами) опасных частей |
| Второе кодовое число | 3 | Защита от капель воды | Вода, капающая под углом до 60° с обеих сторон вертикально, не должна оказывать вредного воздействия |
| 4 | Защита от брызг воды | Вода, брызгающая на корпус, не должна оказывать вредного воздействия | |
| 5 | Защита от струй воды | Вода, льющаяся на корпус в виде струй, не должна оказывать вредн. воздействия | |
| Дополнительная буква (при необходимости) | D | -- | От доступа к опасным частям с помощью проволоки |
| При отсутствии цифры, обозначающей степень защиты, вместо нее ставится "X". Пример: IP X4 | |||
Монтаж
Размещение и монтаж
Монтаж устройства на стену прост и осуществляется с помощью двух винтов и пластмассовых дюбелей, входящих в стандартную комплектацию. Однако нужно учитывать, чтобы стена могла выдержать нагрузку водонагревателя, масса которого составляет около двух килограмм.
Подводка холодного водоснабжения расположена в нижней части водонагревателя. Там же находится выход для горячей воды. Для снижения теплопотерь водонагреватель рекомендуется устанавливать как можно ближе к точке отбора.
Что касается подключения устройства к электрической сети, то здесь необходимо учитывать все правила безопасности, чтобы исключить возможность попадания влаги на оголенные участки проводов. Подключение к бытовой сети 220 В должен осуществлять квалифицированный специалист.
Расчетные таблицы
Таблица производительности проточных водонагревателей в зависимости от мощности прибора и температуры воды на входе и выходе
| Температура воды на входе, °C | Мощность проточного водонагревателя, кВт | ||||||||
| 3 | 6 | 8 | 13 | 15 | 18 | 21 | 24 | 27 | |
| Количество воды (литров в минуту) с температурой t=38 °C на выходе из водонагревателя. | |||||||||
| 6 | 1,3 | 2,7 | 3,6 | 5,8 | 6,7 | 8,2 | 9,4 | 10,7 | 12,0 |
| 10 | 1,5 | 3,0 | 4,1 | 6,6 | 7,7 | 9,2 | 10,7 | 12,3 | 13,8 |
| 14 | 1,8 | 3,6 | 4,8 | 7,7 | 9,0 | 10,7 | 12,7 | 14,3 | 16,1 |
| 18 | 2,1 | 4,3 | 5,7 | 9,3 | 10,7 | 12,9 | 15,0 | 17,2 | 19,3 |
| Количество воды (литров в минуту) с температурой t=55 °C на выходе из водонагревателя. | |||||||||
| 6 | - | - | 2,3 | 3,8 | 4,4 | 5,2 | 6,1 | 7,0 | 7,9 |
| 10 | - | - | 2,5 | 4,1 | 4,8 | 5,7 | 6,7 | 7,6 | 8,6 |
| 14 | - | - | 2,8 | 4,5 | 5,2 | 6,3 | 7,3 | 8,4 | 9,4 |
| 18 | - | 2,3 | 3,1 | 5,1 | 5,7 | 6,9 | 8,1 | 9,2 | 10,3 |
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
