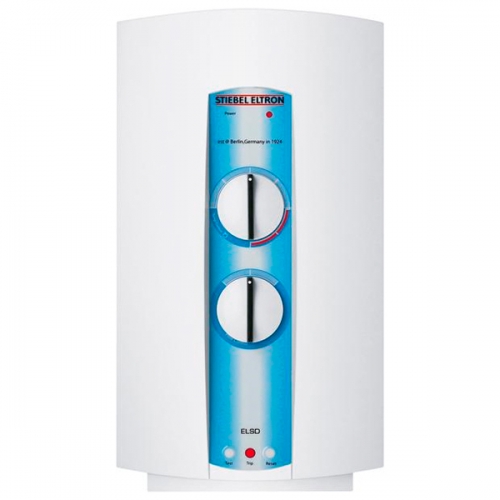

Безнапорный проточный водонагреватель Stiebel Eltron DDC 60 E. Мощность: 6 кВт. Напряжение сети: 220 В, 1 фаза. Производительность: 3 л/мин*. Размер (ВхШхГ): 360х200х104 мм.
*При условии, что температура входящей воды +10 °С, а температура на выходе +38 °С.
Характеристики
| Высота, мм | 360 |
| Ширина, мм | 200 |
| Высота упаковки, мм | 140 |
| Ширина упаковки, мм | 240 |
| Глубина упаковки, мм | 550 |
| Объем упаковки, м3 | 0.01848 |
| Вес с упаковкой (брутто), кг | 2.9 |
Описание
Безнапорный проточный водонагреватель Stiebel Eltron DDC 60 E
Компания Stiebel Eltron хорошо известна российскому потребителю: продукция этого бренда отличается современным дизайном, великолепной эргономикой, удобством в эксплуатации.
Безнапорный проточный водонагреватель DDC 60 в полной мере удовлетворяет этим характеристикам. Это устройство, предназначенное для получения горячей воды, нагрев которой осуществляется при прохождении воды через нагревательный элемент прибора. Таким образом, ждать, пока вода нагреется, не нужно – все происходит в реальном режиме времени. Этот нагреватель отличается компактными размерами, позволяя получить горячую воду в любых требуемых количествах. DDC 60 E – отличный выбор для квартир и офисов. Поскольку способ нагрева – электрический, водонагреватель относится к экологичным и безопасным приборам.
Благодаря безнапорному способу подачи воды это устройство может работать даже при минимальном напоре, что крайне актуально для квартир, находящихся на верхних этажах высотных зданий. Водонагреватель автоматически отключается при превышении установленного температурного уровня, обеспечивая дополнительную защиту от ожогов, что важно для семей с маленькими детьми.
Автоматика выключит прибор и в случае его перегрева. Таймер, рассчитанный на семь дней, позволяет установить индивидуальный ежедневный температурный режим работы водонагревателя. Душевная насадка, входящая в комплект устройства, имеет пять различных настроек.
Одно из весомых преимуществ нагревателя – его компактные размеры, что позволяет устанавливать его в самых тесных квартирах.
В качестве нагревательного элемента используется медный ТЭН. Устройство защитного отключения обезопасит хозяев от поражения электротоком.
На лицевой панели устройства расположены регулятор мощности, индикатор питания и индикатор УЗО. Регулирующий подачу воды вентиль расположен внутри прибора, как и система подавления электропомех.
Проточный водонагреватель DDC 60 E работает под управлением электронного блока, который позволяет устанавливать температуру нагрева с максимальной точностью. От серии DS водонагреватели DDC отличаются тем, что вентиль регулировки подачи воды расположен внутри водонагревателя. Буква Е в маркировке устройства говорит о том, что оно оснащено блоком электронного управления.
Простой в эксплуатации проточный нагреватель Eltron DDC 60 E может устанавливаться в постоянных или временных системах водоснабжения. Обладая пропускной способностью два литра в минуту, он способен при таком давлении нагревать воду до 38°C.
Принцип работы
Для проточных водонагревателей не нужен большой бак, характерный для устройств накопительного типа. Поэтому вместо него используется узкая трубка, в которой и происходит нагрев воды. Нагревательным элементом является неизолированная спираль (ТЭН), либо газовая горелка. Существует и третий тип – непрямой нагрев, при котором трубка с нагреваемой водой расположена внутри бака с теплоносителем (так называемый кожухотрубный теплообменник). Проточные водонагреватели бывают открытого и закрытого типов. Устройства закрытого типа в состоянии снабжать многие водоразборные точки, не требуя наличия группы безопасности и расширительного бака. Проточные нагреватели открытого типа снабжают горячей водой с использованием специального смесителя одну водоразборную точку.
Включение нагревательного элемента проточного водонагревателя происходит в момент водоразбора. Сигнал о включении ТЭНа подается датчиком протока, когда по трубке начинает течь вода. Датчик температуры следит за тем, чтобы на выходе температура воды была не ниже установленной. Выключается нагревательный элемент, если датчик протока зафиксирует отсутствие потока воды, то есть после окончания водоразбора. В случае перегрева устройства также происходит его автоматическое отключение. В отличие от накопительных водонагревателей, проточный прибор может обходиться без смесителей горячей и холодной воды. Проточные электрические водонагреватели, как правило, обладают возможностью регулировать мощность (степень нагрева), причем эта мощность регулируется расходом воды. Модели водонагревателей с электронным управлением позволяют регулировать мощность нагрева, руководствуясь такими показателями, как температура входящей воды и скорость протока, поддерживая на выходе постоянную температуру.
Технические особенности
Проточный водонагреватель DDC 60 E имеет следующие технические особенности:
- Возможность плавной регулировки температуры на выходе прибора.
- DDC 60 E – водонагреватель открытого типа (безнапорный), обеспечивающий горячей водой одно водоразборное устройство.
- Класс защиты устройства – IP 24 (обеспечивает защиту от брызг воды).
- Индикация режима работы позволяет контролировать состояние водонагревателя.
- Имеет вентиль для регулировки подачи воды и водосберегающую насадку с настенным креплением.
- Простота монтажа устройства (модель DDC 60 E можно эксплуатировать во временных схемах водоснабжения).
Безнапорный водонагреватель не работает под постоянным давлением водопроводной сети. DDC 60 E эксплуатируется со специальной водоразборной арматурой, снабжая одного потребителя. Чтобы он начал работать, достаточно просто открыть вентиль подачи воды и отрегулировать величину её протока. Для данной модели требуется проток мощностью порядка полтора литра/минуту (для этого давление воды в водопроводе должно быть на уровне 0.5 атмосфер или выше). Если в водопроводной сети дома или в точке потребления этот показатель не достигается, водонагреватель работать не будет.
Медный ТЭН
В модели водонагревателя Штибель Эльтрон DDC 60 E используется электрический трубчатый нагреватель, состоящий из медной (иногда стальной) трубки, в которую по спирали с использованием специальной технологии запрессован нагревательный элемент. Роль теплового проводника, а также диэлектрика между стенкой трубки и спиралью нагревательного элемента выполняет наполнитель, изготовленный из сплава на основе магния оксида (магнезии). Такой ТЭН практически не чувствителен к воздушным пробкам, отличается высоким КПД и долговечностью.
Колба водонагревателя
Колба проточного водонагревателя, в которой происходит нагрев поступающей воды, является одним из элементов прибора, который подвержен наиболее интенсивным нагрузкам и воздействиям. Компания Stiebel Eltron использует в своих проточных водонагревателях только высококачественные, проверенные временем медные колбы, которые в состоянии выдерживать давление до десяти бар, совершенно не боятся коррозии, способны сохранять полную герметичность на протяжении всего срока эксплуатации.
Бесступенчатый регулятор мощности
Ручной бесступенчатый регулятор мощности DDC 60 E, работающий вместе с запорно-регулирующей арматурой, предоставляет возможность легкой настройки требуемой температуры воды. Водонагреватель потребляет не больше электроэнергии, чем требуется для нагрева воды, позволяя благодаря этому экономить электроэнергию.
Защита от низкого давления
Для любых систем холодного водоснабжения (индивидуальных или централизованных) характерны достаточно большие по амплитуде перепады давления. Если давление в водопроводе будет слишком низким, это приводит к замедлению скорости потока воды, проходящей через водонагреватель. В результате вода нагревается намного сильнее, и при превышении допустимой температуры срабатывает специальный температурный ограничитель, отключающий прибор. Однако многократное закипание воды способно вывести из строя даже самый качественный и надежный водонагреватель. Поэтому DDC 60 E снабжен специальным клапаном, который реагирует не на превышение допустимой температуры на выходе устройства, а на недопустимо низкое давление прибора на его входе. Этот клапан отключает электропитание на раннем этапе, не дожидаясь перегрева воды и колбы.
Системы безопасности
Модель водонагревателя DDC 60 E, как и остальные проточные приборы компании Stiebel Eltron, совершенно безопасны в эксплуатации, если пользователь соблюдает элементарные правила эксплуатации устройства. Одним из дополнительных средств безопасности водонагревателя является устройство защитного отключения, которое защищает пользователей прибора от поражения электротоком. УЗО обладает высокой скоростью срабатывания даже при минимальных токах утечки, чем отличается от стандартных устройств безопасности.
Кроме того, в DDC 60 E имеется встроенная система подавления электромагнитных помех, которая позволяет избежать возникновения наводок, которые могут вносить искажения в работу теле- и радиоаппаратуры. Таким образом, система EMC препятствует возникновению помех на экране ТВ-приемника появлении посторонних звуков в радиоэфире.
| Расшифровка обозначений IP (International Protection) и классов защиты для оборудования и людей | |||
| Составная часть | Цифры и буквы | Значение для защиты оборудования | Значение для защиты людей |
| Буквы кода | IP | -- | -- |
| Первое кодовое число | 2 | От попадания твердых инородных тел диаметром 12,5 мм | От возможности касания (в том числе пальцами) опасных частей |
| Второе кодовое число | 3 | Защита от капель воды | Вода, капающая под углом до 60° с обеих сторон вертикально, не должна оказывать вредного воздействия |
| 4 | Защита от брызг воды | Вода, брызгающая на корпус, не должна оказывать вредного воздействия | |
| 5 | Защита от струй воды | Вода, льющаяся на корпус в виде струй, не должна оказывать вредн. воздействия | |
| Дополнительная буква (при необходимости) | D | -- | От доступа к опасным частям с помощью проволоки |
| При отсутствии цифры, обозначающей степень защиты, вместо нее ставится "X". Пример: IP X4 | |||
Монтаж
Монтаж и подключение
Перед монтажом водонагревателя необходимо тщательно промыть подающую линию воды. Модель DDC 60 E предусматривает настенное крепление с помощью дюбелей и винтов. Между водопроводной линией подачи холодной воды и входным патрубком водонагревателя необходимо установить фильтр грубой очистки.
Важное замечание: душевую насадку, которая поставляется вместе с прибором, следует устанавливать в точке, которая будет находиться ниже верхнего уровня водонагревателя.
Перед первым включением DDC 60 E необходимо включить кран, подающий холодную воду к прибору, на полную мощность, чтобы освободить систему патрубков и само устройство от воздуха. Перед включением водонагревателя в сеть убедитесь, что ручка регулировки температуры находится в положении OFF. Переключать её в положение ON следует только после включения прибора в сеть. Водонагреватель необходимо устанавливать в обогреваемой комнате. Если существует вероятность, что вода в подающей системе замерзла, включать прибор категорически запрещается.
При использовании водонагревателя следует учитывать, что при кратковременном отключении подачи воды и последующем открытии крана подачи температура воды может быть высокой, поэтому некоторое время поток воды из душевой насадки не должен попадать на открытые части тела.
Благодаря своим компактным размерам DDC 60 E можно установить в любом удобном месте, включая кухонный шкафчик.
Инструкция
Инструкция по монтажу и эксплуатации Stiebel Eltron DDC 60 E (PDF)
Расчетные таблицы
Таблица производительности проточных водонагревателей в зависимости от мощности прибора и температуры воды на входе и выходе
| Температура воды на входе, °C | Мощность проточного водонагревателя, кВт | ||||||||
| 3 | 6 | 8 | 13 | 15 | 18 | 21 | 24 | 27 | |
| Количество воды (литров в минуту) с температурой t=38 °C на выходе из водонагревателя. | |||||||||
| 6 | 1,3 | 2,7 | 3,6 | 5,8 | 6,7 | 8,2 | 9,4 | 10,7 | 12,0 |
| 10 | 1,5 | 3,0 | 4,1 | 6,6 | 7,7 | 9,2 | 10,7 | 12,3 | 13,8 |
| 14 | 1,8 | 3,6 | 4,8 | 7,7 | 9,0 | 10,7 | 12,7 | 14,3 | 16,1 |
| 18 | 2,1 | 4,3 | 5,7 | 9,3 | 10,7 | 12,9 | 15,0 | 17,2 | 19,3 |
| Количество воды (литров в минуту) с температурой t=55 °C на выходе из водонагревателя. | |||||||||
| 6 | - | - | 2,3 | 3,8 | 4,4 | 5,2 | 6,1 | 7,0 | 7,9 |
| 10 | - | - | 2,5 | 4,1 | 4,8 | 5,7 | 6,7 | 7,6 | 8,6 |
| 14 | - | - | 2,8 | 4,5 | 5,2 | 6,3 | 7,3 | 8,4 | 9,4 |
| 18 | - | 2,3 | 3,1 | 5,1 | 5,7 | 6,9 | 8,1 | 9,2 | 10,3 |
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
