Stiebel Eltron DCE-S 10/12 Plus

Описание

Проточный однофазный водонагреватель Stiebel Eltron DCE-S 10/12 Plus

Stiebel Eltron DCE-S 10/12 Plus – это компактный проточный водонагреватель с электронным управлением и ручной регулировкой, предназначенный для раздачи воды с температурой в диапазоне от +20° до +60°C. Электронный принцип управления, выполненный по технологии 3i обеспечивает автоматическое изменение мощности в зависимости от установленного значения температуры на выходе, расходуемого напора и температуры холодной воды на входе. Мощность устройства варьируется от 10 до 12 кВт. Модель адаптирована для работы с жесткой водой и имеет защиту от прямого попадания струй на корпус, что позволяет устанавливать прибор в ванных и душевых комнатах. Нагреватель можно использовать одновременно для нескольких точек разбора.

Водонагреватель относится к системам проточного типа, т.е. при включении крана горячей воды устройство начинает увеличивать температуру воды, проходящей через нагревательный элемент. При этом на выходе подается установленная с помощью ручного регулятора температура потока, входящая в диапазон +20°…+60°C. Автоматика сама корректирует мощность нагрева, учитывая скорость потока и температуру воды на входе. Подводка расположена в нижней части корпуса, что удобно при монтаже и расположении устройства в размещаемом помещении. Рабочее давление составляет 10 атмосфер, что указывает на возможность работы водонагревателя при малых значениях давления в водопроводных сетях. Модель обеспечивает нагрев жидкости даже при малых протоках воды со скоростью 1 л/мин, что приводит к экономичному водопотреблению.

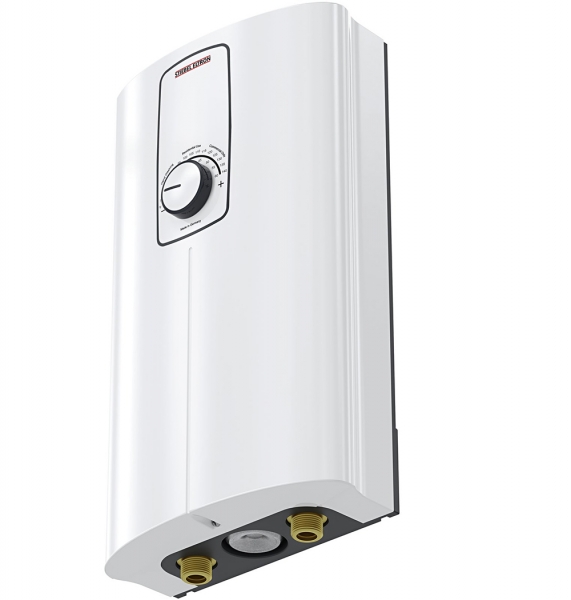

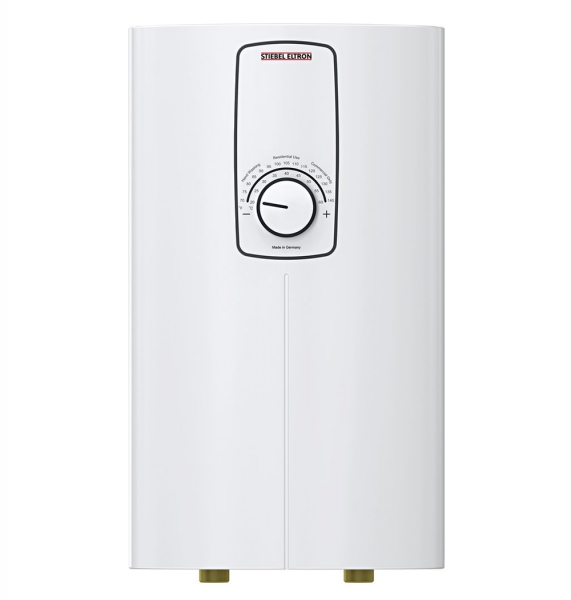

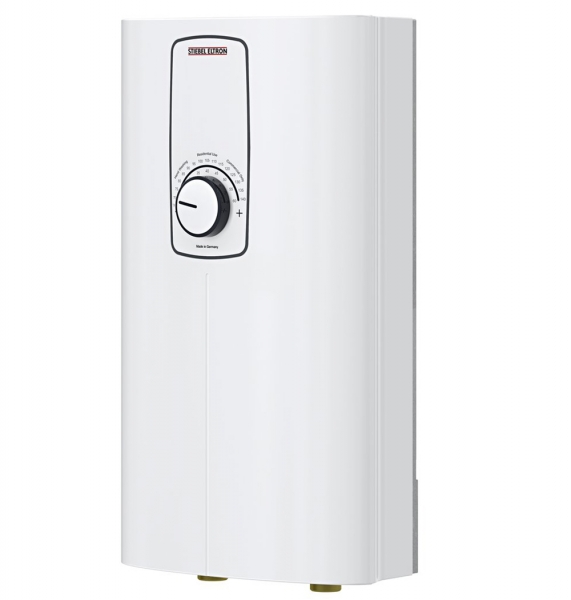

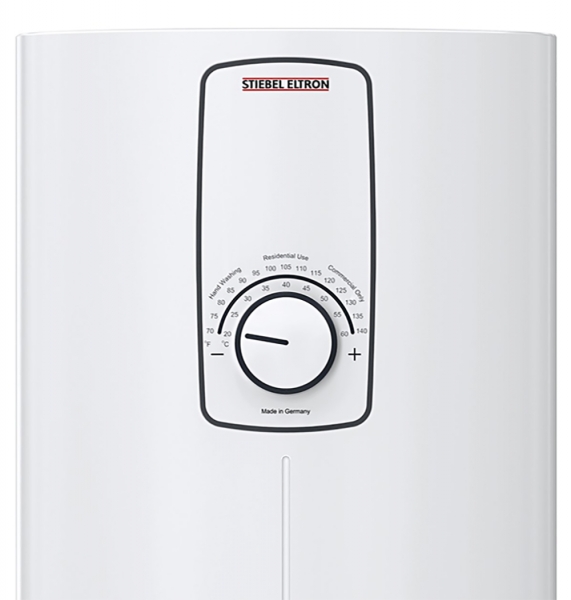

Внешний вид водонагревателя достаточно прост, но при этом элегантен. Белый корпус прямоугольной формы с размерами 372х217х109 мм не имеет острых углов и лаконичен по своему дизайну. На корпусе расположен элемент управления, представляющий собой ручной поворотный регулятор для установки выходного значения температуры. Снизу имеется два разъема для подключения холодного водоснабжения и выход для раздачи нагретой воды. Подключение осуществляется с помощью стандартных подводок G 1/2 A. Внутри аппарата установлен нагревательный элемент, представляющий собой спираль, проходя через которую холодная вода нагревается до нужной температуры. В случае со Stiebel Eltron DCE-S 10/12 Plus она устанавливается пользователем. Мощность нагрева корректируется автоматически за счет применения в нагревателе технологии 3i. При небольших протоках мощность нагрева снижается, а при сильном напоре на водоразборной точке увеличивается, чтобы холодная вода, проходящая через спираль, успевала нагреться до указанной температуры с минимальной погрешностью в 1°C.

Класс защиты устройства имеет индекс IP25, что указывает на защиту от струй, попадающих на корпус. Благодаря этому, проточный водонагреватель может устанавливаться в душевых и ванных комнатах. Кроме того, модель имеет систему защиты от перегрева, что предотвращает опасность выхода оборудования из строя при внештатных ситуациях, когда температура нагревательного элемента достигает максимально допустимого уровня. Также в водонагревателе реализована система компенсации колебания давления водного потока, что предотвращает случаи резких изменений температурных показателей.

Преимущества проточного водонагревателя Stiebel Eltron DCE-S 10/12 Plus

• Спиральный нагревательный элемент адаптирован для работы с жесткой водой.
• Бесступенчатое регулирование температуры на выходе в диапазоне от +20° до +60°C.
• Электронное управление с точностью 1°C.
• Возможность подключения нескольких водоразборных точек.
• Автоматическая регулировка мощности в зависимости от скорости протока.
• Нагрев воды при скорости протока от 1 литра в минуту.
• Встроенная защита от перегрева.
• Компенсация колебания давления водного потока.
• Защита от струй воды в соответствии с классом IP25.
• Нижняя подводка.
• Быстрый и удобный монтаж.
• Вес устройства 2,5 кг.

Монтаж

Размещение и монтаж

Все работы по установке и подключению устройства должны выполняться квалифицированными специалистами. Водонагреватель рекомендуется устанавливать вблизи от водоразборных точек и рядом с водопроводом. Аппарат предназначен для вертикального настенного размещения и крепится с помощью входящего в комплект кронштейна. Входной и выходной патрубки имеют стандарт G 1/2 A и расположены снизу. Питание нагревателя осуществляется посредством бытовой однофазной сети напряжением 220 В. Учитывая особенность электрооборудования, работающего с водой, подключение к электрической сети должно выполняться со всеми требованиями безопасности.

Инструкция

Сертификат соответствия (PDF)

Инструкция по монтажу и эксплуатации Stiebel Eltron DCE-S 10/12 Plus (PDF)

Расчетные таблицы

Таблица производительности проточных водонагревателей в зависимости от мощности прибора и температуры воды на входе и выходе

Таблица рекомендованных сечений электрического кабеля
