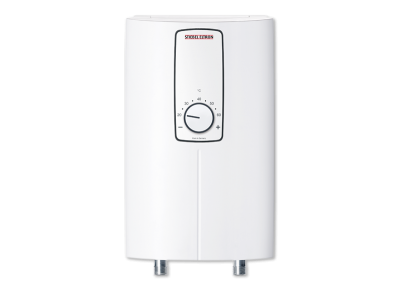

Stiebel Eltron DCE 11/13 H
Цена с НДС 53 600 руб.
- Артикул: 232792
- Наличие: в наличии
Напорный проточный водонагреватель Stiebel Eltron DCE 11/13 H со спиральным нагревательным элементом и электронным управлением. Мощность: 10 / 12.1 кВт. Напряжение сети: 380 В. Размер (ВхШхГ): 293x188x99.
Характеристики
| Номинальная мощность, кВт | 11 / 13 |
| Высота, мм | 293 |
| Ширина, мм | 188 |
| Глубина, мм | 99 |
| Вес, кг | 2.5 |
| Мощность кВт, при 380 В | 10 / 12.1 |
| Мощность кВт, при 400 В | 11 / 13.5 |
| Напряжение сети, В | 380 |
| Напряжение сети 2, В | 400 |
| Высота упаковки, мм | 480 |
| Ширина упаковки, мм | 480 |
| Глубина упаковки, мм | 140 |
| Объем упаковки, м3 | 0.017 |
| Вес с упаковкой (брутто), кг | 3.1 |
| Гарантия, лет | 2 |
| Макс. температура регулятора нагрева, С | 60 |
| Мин. температура регулятора нагрева, С | 20 |
| Нагревательный элемент | спиральный |
| Подводка | нижняя |
| Подключение, дюймов | G 1/2 A |
| Регулятор температуры | да |
| Способ крепления | настенный |
| Способ подачи воды | напорный |
| Степень защиты от воды | 4 |
| Термометр | нет |
| Управление | электронное |
| Шланг для душа | нет |
| Предохранитель, А | 16 / 20 |
| Напряжение сети 3, В | 415 |
| Мощность кВт, при 415 В | 11.8 / 14.5 |
Описание
Новый проточный водонагреватель Stiebel Eltron DCE 11/13 H имеет компактные размеры и рассчитан для работы с напряжением в 380 вольт. Существенная мощность позволяет оперативно нагревать проходящие объемы воды, а электронное управление и регулировка температуры от 20 до 60 градусов дают возможность точно контролировать ее температуру. Фторопластовая колба не подвержена коррозии и накипи, также не применение полимерного материала позволяет исключить влияние емкости на состав воды. Место установки: под раковиной.
| Расшифровка обозначений IP (International Protection) и классов защиты для оборудования и людей | |||
| Составная часть | Цифры и буквы | Значение для защиты оборудования | Значение для защиты людей |
| Буквы кода | IP | -- | -- |
| Первое кодовое число | 2 | От попадания твердых инородных тел диаметром 12,5 мм | От возможности касания (в том числе пальцами) опасных частей |
| Второе кодовое число | 3 | Защита от капель воды | Вода, капающая под углом до 60° с обеих сторон вертикально, не должна оказывать вредного воздействия |
| 4 | Защита от брызг воды | Вода, брызгающая на корпус, не должна оказывать вредного воздействия | |
| 5 | Защита от струй воды | Вода, льющаяся на корпус в виде струй, не должна оказывать вредн. воздействия | |
| Дополнительная буква (при необходимости) | D | -- | От доступа к опасным частям с помощью проволоки |
| При отсутствии цифры, обозначающей степень защиты, вместо нее ставится "X". Пример: IP X4 | |||
Расчетные таблицы
Таблица производительности проточных водонагревателей в зависимости от мощности прибора и температуры воды на входе и выходе
| Температура воды на входе, °C | Мощность проточного водонагревателя, кВт | ||||||||
| 3 | 6 | 8 | 13 | 15 | 18 | 21 | 24 | 27 | |
| Количество воды (литров в минуту) с температурой t=38 °C на выходе из водонагревателя. | |||||||||
| 6 | 1,3 | 2,7 | 3,6 | 5,8 | 6,7 | 8,2 | 9,4 | 10,7 | 12,0 |
| 10 | 1,5 | 3,0 | 4,1 | 6,6 | 7,7 | 9,2 | 10,7 | 12,3 | 13,8 |
| 14 | 1,8 | 3,6 | 4,8 | 7,7 | 9,0 | 10,7 | 12,7 | 14,3 | 16,1 |
| 18 | 2,1 | 4,3 | 5,7 | 9,3 | 10,7 | 12,9 | 15,0 | 17,2 | 19,3 |
| Количество воды (литров в минуту) с температурой t=55 °C на выходе из водонагревателя. | |||||||||
| 6 | - | - | 2,3 | 3,8 | 4,4 | 5,2 | 6,1 | 7,0 | 7,9 |
| 10 | - | - | 2,5 | 4,1 | 4,8 | 5,7 | 6,7 | 7,6 | 8,6 |
| 14 | - | - | 2,8 | 4,5 | 5,2 | 6,3 | 7,3 | 8,4 | 9,4 |
| 18 | - | 2,3 | 3,1 | 5,1 | 5,7 | 6,9 | 8,1 | 9,2 | 10,3 |
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
