Описание

Электрический прибор Stiebel Eltron CON 10 S Euro является настенным обогревателем конвекционного типа со встроенным термостатом, электронагревательным элементом из нержавеющей стали и алюминиевым оребрением, а так же режимом защиты от промерзания. Он обладает высоким значением КПД (около 98 %) и предназначен для постоянного использования в помещении для его подогрева или как главный источник тепловой энергии, а так же в качестве средства для тепловой защиты инженерных систем зданий. Конвектор можно применять, исходя из его технических возможностей и размеров обогреваемого пространства в жилых, общественных, технических помещениях, включая ванную комнату, туалет и т.д.
Прибор обеспечивает рациональный прогрев помещения, не издавая, при этом, никакого шума. Управляемый термостат позволит экономно расходовать электроэнергию, а встроенная система защиты обеспечит максимальную безопасность при его эксплуатации.
Электрический нагреватель Stiebel Eltron CON 10 S Euro имеет элегантный и, в то же время, нейтральный внешний вид, что делает возможным совмещение его практически с любым интерьером.
Конвектор удовлетворяет строгим европейским нормам в области качества и безопасности эксплуатации. Электробезопасность корпуса прибора сертифицирована по классу IP 24, что дает возможность его использования даже там, где содержание влаги в воздухе больше обычного и где на корпус могут попадать брызги воды с разных сторон.

Устройство и принцип работы

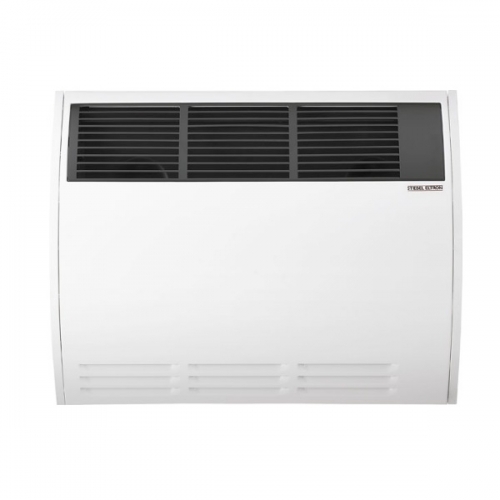

Настенный конвектор Stiebel Eltron CON 10 S Euro представляет собой прямоугольный с фронта и полукруглый с торца корпус, передняя часть которого выполнена из качественной листовой стали, окрашенной в белый цвет методом напыления. Такая обработка надежно защитит от вредного воздействия влаги и надолго сохранит привлекательный внешний вид. Боковины изготовлены из синтетического материала. На передней части, внизу и вверху, имеются специальные прорези для свободного входа и выхода воздуха. На правой боковой панели находится орган управления.
Внутри корпуса располагаются электрический нагревательный элемент, мощностью 1 кВт. Это стальная трубка, закрученная в спираль, внутри которой находится нить накала, засыпанная теплопроводящим диэлектрическим материалом (магнезитом). Поверх этой системы плотно надевается алюминиевое оребрение, задача которого увеличить площадь соприкосновения воздуха с нагретой поверхностью.
В корпусе находятся, так же, элементы системы управления и аварийного отключения.
Подключенный к сети электронагревательный элемент вырабатывает тепловую энергию и передает её воздуху, находящемуся в корпусе прибора. Прогретый воздух покидает корпус через верхние прорези, уступая место холодному, проходящему через нижние прорези. Таким образом, организуется естественное конвективное движение воздуха через нагреватель устройства, что и обеспечивает постепенный прогрев всего помещения.
У прибора отсутствуют какие-либо подвижные части, а поверхность его электронагревателя не разогревается настолько, чтобы происходила возгонка пыли. Все это обеспечивает полную тишину и отсутствие постороннего запаха при его работе.

Управление

Управление тепловой нагрузкой конвектора производится при помощи поворотного термостата, имеющего положение «выключено», а так же «включено» с диапазоном выставления температуры прогрева от 5 до 30 оС с шагом в 1оС. Уровень прогрева заранее выставляется на термостате. Нагревательный элемент действует до того момента, пока окружающая температура не достигнет выставленного значения, после чего автоматически отключится. При снижении его температуры, нагреватель включится снова. Такая система позволяет поддерживать в комнате заданную комфортную температуру воздуха и значительно экономить электроэнергию.
С помощью поворотного термостата можно, так же, установить защитный режим, предотвращающий промерзание помещения. В этом режиме конвектор включится только тогда, когда температура воздуха в месте установки опустится до уровня, несколько превышающего температуру промерзания. Это не допустит появления последствий сырости на период продолжительного отсутствия хозяев, что удобно, например, в загородных домах, которые не являются местом постоянного обитания.
Безопасную работу обогревателя обеспечивает защита от перегрева. В случае превышения критического уровня температуры на поверхности нагревательного элемента, датчики подадут команду на отключения от электропитания. Отключение произойдет, так же, если корпус прибора опрокинется. Это полностью исключает возможность возгорания.

Основные преимущества

К преимуществам настенного конвектора Stiebel Eltron CON 10 S Euro, определяющим его привлекательность для потребителя, можно отнести следующие:

• Наличие защиты от перегрева. Это сделает эксплуатацию прибора безопасной, и позволит не уделять ему много внимания.
• Нагреватель не сушит воздух, не выжигает кислород и не издает звуков при работе, что сохраняет комфортные условия в помещении.
• Режим защиты от промерзания. Это очень удобно, когда помещением не пользуются длительный период, а так же позволяет защитить от замерзания инженерные системы здания.
• Поверхность электронагревательного элемента, изготовленная из стали не подверженной действию коррозии, не боится длительного нахождения во влажной среде.
• Термостат имеет небольшой (1 оС) шаг настройки поддерживаемой температуры.
• Дает возможность равномерного комфортного прогрева воздуха помещения, не создавая, при этом, сквозняков.
• Высокий коэффициент полезного действия (КПД) – 98%.

Монтаж и подключение

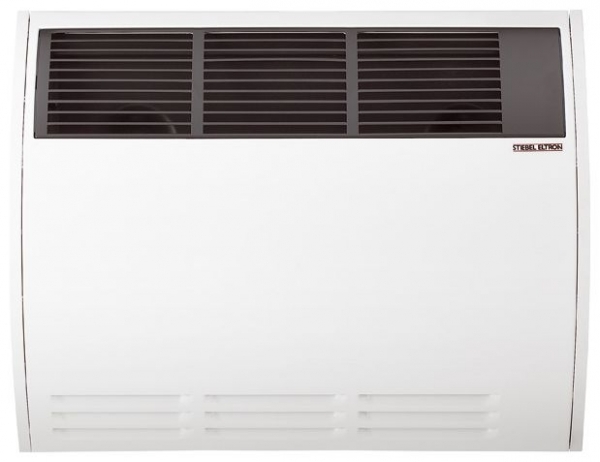

Внешний вид корпуса прибора без труда позволит поместить его в любой интерьер.
Установка и подключение

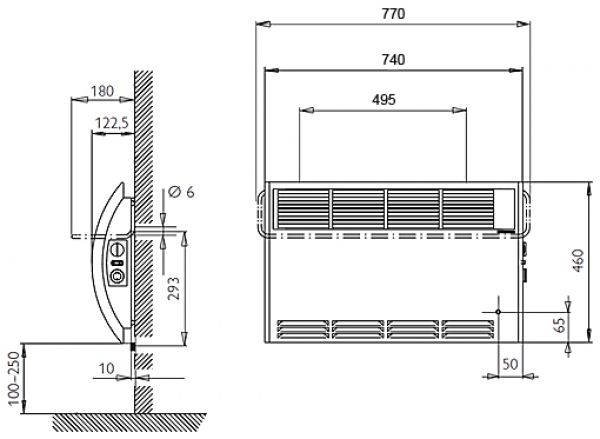

Конвектор Stiebel Eltron CON 10 S Euro монтируется стационарно на вертикальном участке стены. В отапливаемом помещении это, как правило, участок стены под оконным проемом. Для надежного крепления обогревателя к стене на тыльной стороне его корпуса имеются специальные монтажные скобы. В ходе выполнения этих работ желательно строго следовать соответствующим указаниям, содержащимся в прилагаемой технической документации.
Свободный проход воздуха через прибор обеспечит его нормальную работу, а так же не допустит опасный перегрев и снижение КПД нагревателя. Для обеспечения этого следует придерживаться некоторых размеров:
- промежуток между полом и корпусом прибора должен быть не менее 100 мм;
- если обогреватель располагается в нише, то зазор между его корпусом и краями ниши по бокам должен быть не менее 100 мм;
- пространство от корпуса до верхнего препятствия должно быть 250-500 мм (в зависимости от его ширины).
Питание конвектора производится из обычной розетки от бытовой сети электроснабжения, имеющей напряжение 220 В и частоту 50 Гц. Для подключения используется имеющийся электрошнур с вилкой, содержащей контакт для заземления.
При соблюдении всех правил, норм монтажа и последующей эксплуатации, указанных в прилагаемой технической документации, производитель гарантирует бесперебойную работу настенного конвектора Stiebel Eltron CON 10 S Euro на протяжении не менее 5 лет.
