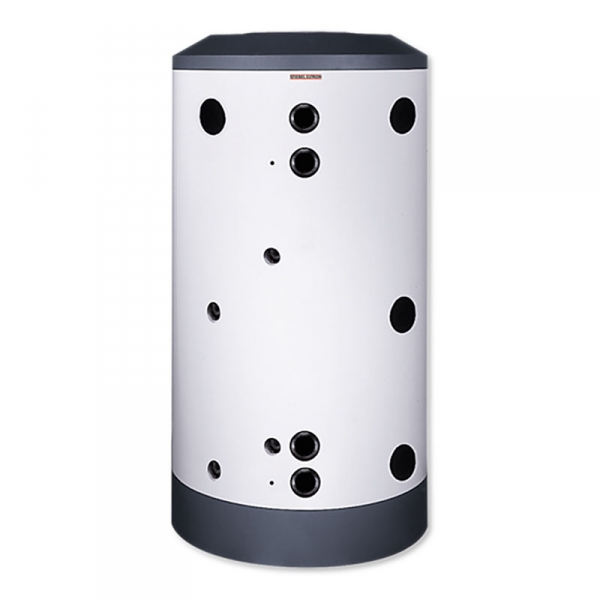

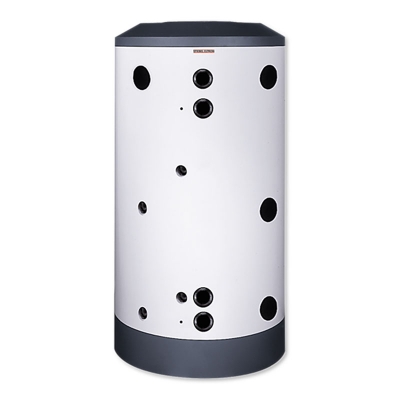

SBP 700 E

Описание

Буферный накопитель для регулирования объемного расхода теплового насоса и
системы отопления и увеличения срока службы компрессора.

Назначение буферного накопителя SBP 700 E - увеличение времени работы теплогенератора, что гарантирует бесперебойное обеспечение теплом при отключении на время действия высоких тарифов. Он также предназначен для гидравлической развязки объемных потоков контура теплогенератора и нагревательного контура.

Для дополнительного подогрева сетевой воды возможна установка ввинчиваемого электронагревательного элемента BGC.

В этих приборах имеются съемные теплоизоляционные секции. Это облегчает транспортировку через узкие дверные проемы и в узких проходах. Для этого необходимо снять крепежные ремни, разомкнув фиксатор. При обратном наложении крепежных ремней нужно следить за тем, чтобы фиксаторы располагались в области стыка элементов облицовки.

Преимущества:

• Гидравлическое разделение источника тепла/холода и системы отопления/охлаждения
• Стальной внутренний бак с нанесённой на него вспененной теплоизоляцией
• Работа с системами отопления и охлаждения благодаря диффузионно-стойкой теплоизоляции
• Сокращение количества рабочих циклов источника и накопление запаса тепла/холода
• Гидравлические подключения расположены на передней части прибора одно под другим
• Дополнительные отверстия для ввинчиваемого нагревательного элемента
• Встроенный теплообменник для солнечных коллекторов у моделей с индексом "SOL"
• Работа с источниками тепла с высоким протоком теплоносителя
• Возможность демонтажа пластикового кожуха для транспортировки прибора (при необходимости)
• Гарантия 2 года

Монтаж

При выборе места установки следует учитывать высоту помещения и что пол должен обладать достаточной несущей способностью.
У этих приборов нет регулируемых опор. Пол должен быть ровным!

В приборе SBP 700 можно установить дополнительные защитные трубы датчиков. Для этого нужно выполнить следующие операции:

• Найти метки в верхней и нижней части облицовки резервуара.
• Нанести кольцевой пилой насечки в местах расположения меток на облицовке резервуара (рекомендуемый Ø пилы 70 ММ).
• Аккуратно просверлить отверстия в облицовке резервуара в теплоизоляции. Глубина отверстия ограничивается патрубком, вводимым в теплоизоляцию.
• Очистить отверстия от остатков теплоизоляции вокруг патрубка.
• Вывернуть заглушку, установить защитную трубу датчика.

Установка ввинчиваемого нагревательного элемента BGC

Ввинчиваемый электронагревательный элемент предназначен для дополнительного подогрева сетевой воды. В приборе SBP 700 можно установить один или два ввинчиваемых нагревательных элемента. Для этого нужно снять крышку с соединительного патрубка и выкрутить заглушку торцовым гаечным ключом с размером зева 32.

Первый ввод в эксплуатацию

Первый ввод в эксплуатацию должен осуществлять только специалист!
Перед первым запуском необходимо:

• Заполнить прибор водой и удалить из него воздух.
• Проверить работу специальных принадлежностей с учетом указаний из прилагаемых к ним руководств по эксплуатации и установке!
• Проверить работоспособность предохранительного клапана.

Вывод из эксплуатации

Если система отопления не используется, а место установки прибора не защищено от мороза, то при угрозе замерзания следует опорожнить как сам прибор, так и всю систему.
