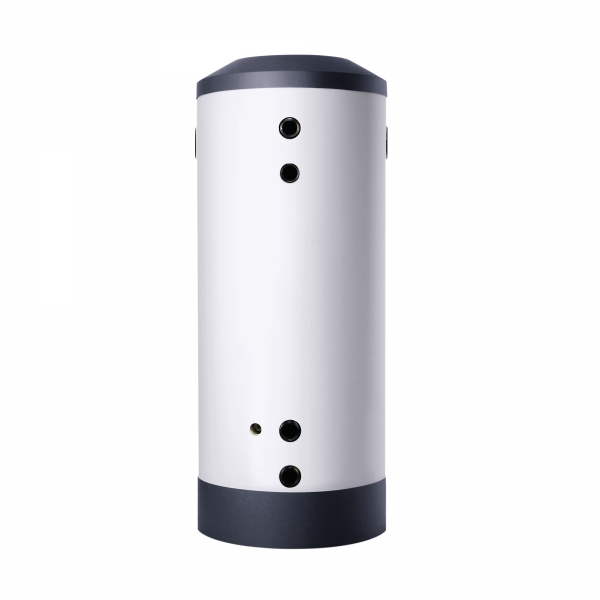

Буферный накопитель Stiebel Eltron SBP 200 E. Объем: 207 л. Размер (ВхШхГ): 1535x630x630 мм.
Характеристики
| Высота, мм | 1535 |
| Ширина, мм | 630 |
| Глубина, мм | 630 |
| Диаметр, мм | 630 |
| Вес, кг | 58 |
| Объем бака, л | 200 |
| Номинальный объём, л | 207 |
| Вес заполненного прибора | 258 |
| Вес порожнего прибора | 58 |
| Гарантия, лет | 2 |
| Класс энергоэффективности | B |
| Подключение, дюймов | 4 x G2 A |
Описание
Буферный накопитель для регулирования объемного расхода теплового насоса и
системы отопления и увеличения срока службы компрессора.
Назначение буферного накопителя SBP 200 E - увеличение времени работы теплогенератора, что гарантирует бесперебойное обеспечение теплом при отключении на время действия высоких тарифов. Он также предназначен для гидравлической развязки объемных потоков контура теплогенератора и нагревательного контура.
Для дополнительного подогрева сетевой воды возможна установка ввинчиваемого электронагревательного элемента BGC. Его можно установить справа или слева.
Преимущества:
- Гидравлическое разделение источника тепла/холода и системы отопления/охлаждения
- Стальной внутренний бак с нанесённой на него вспененной теплоизоляцией
- Работа с системами отопления и охлаждения благодаря диффузионно-стойкой теплоизоляции
- Сокращение количества рабочих циклов источника и накопление запаса тепла/холода
- Гидравлические подключения расположены на передней части прибора одно под другим
- Дополнительные отверстия для ввинчиваемого нагревательного элемента
- Встроенный теплообменник для солнечных коллекторов у моделей с индексом "SOL"
- Работа с источниками тепла с высоким протоком теплоносителя
- Возможность демонтажа пластикового кожуха для транспортировки прибора (при необходимости)
- Гарантия 2 года
Монтаж
При выборе места установки следует учитывать высоту помещения и что пол должен обладать достаточной несущей способностью.
Начинать установку следует с регулируемых опор из комплекта. Установив опоры необходимо с помощью них выравнять положение прибора, компенсируя неровности пола.
Первый ввод в эксплуатацию должен осуществлять только специалист!
Перед первым запуском необходимо:
- Заполнить прибор водой и удалить из него воздух.
- Проверить работу специальных принадлежностей с учетом указаний из прилагаемых к ним руководств по эксплуатации и установке!
- Проверить работоспособность предохранительного клапана.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
