SBP 1000 E cool
    SBP 1000 E cool

SBP 1000 E cool

Цена с НДС 448 200 руб

  • Артикул: 227588
  • Наличие:

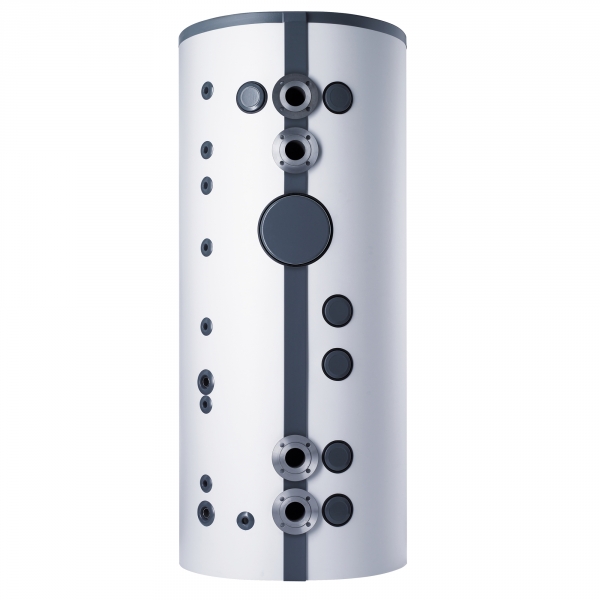

Буферный накопитель Stiebel Eltron SBP 1000 E cool. Объем: 1006 л. Размер (ВхШхГ): 2300x822x822 мм.

Характеристики

Высота, мм 2300
Ширина, мм 822
Глубина, мм 822
Диаметр, мм 822
Вес, кг 181
Объем бака, л 1006
Номинальный объём, л 1006
Вес заполненного прибора 1187

Описание

Буферный накопитель для регулирования объемного расхода теплового насоса и
системы отопления и увеличения срока службы компрессора.

Назначение буферного накопителя SBP 1000 E cool - накопление, нагрев и охлаждение воды для технических нужд. Приборы SBP E cool также предусмотрены для хранения технической воды, охлажденной до + 7 °C. Накопитель SBP 1000 E cool увеличивает время работы теплогенератора, что гарантирует бесперебойное обеспечение теплом при отключении на время действия высоких тарифов. Он также предназначен для гидравлической развязки объемных потоков контура теплогенератора и нагревательного контура.

Промежуточные накопители SBP E cool имеют предварительную изоляцию, защищающую от эффекта диффузии пара, которая препятствует образованию конденсата. Обязательно использовать в сочетании с теплоизоляцией WD cool.

Преимущества:

  • Работа с большими системами отопления/охлаждения
  • Гидравлическое разделение источника тепла/холода и системы отопления/охлаждения

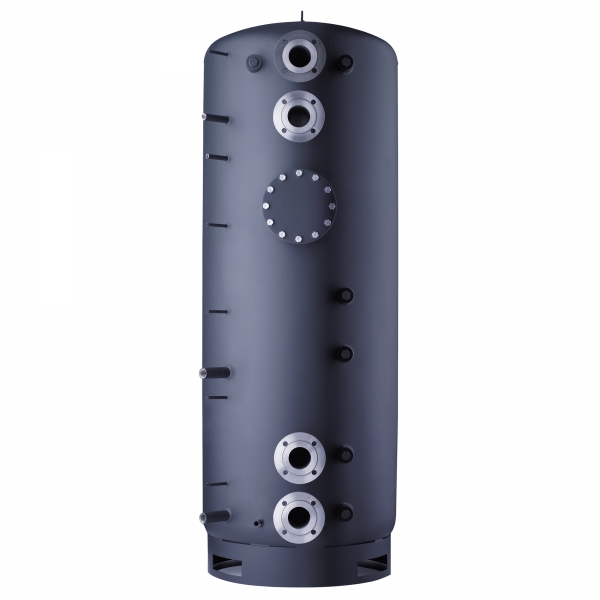

  • Стальной бак с фланцевыми подключениями подающего и обратного контуров спереди (одно под другим) и дополнительными подключениями для других источников тепла
  • Диффузионно-стойкая предварительная теплоизоляция
  • Низкие тепловые потери в комбинации со специальной жёсткой пенополиуретановой теплоизоляцией для систем охлаждения (поставляется отдельно) и предварительной теплоизоляцией (нанесена на бак)
  • Сокращение количества рабочих циклов источника и накопление запаса тепла/холода
  • Работа с источниками тепла с высоким протоком теплоносителя
  • Уменьшение гидравлических потоков за счёт специальной технологии подающих труб
  • Фланцевое отверстие 280 мм, закрытое заглушкой, с возможностью оснащения дополнительным теплообменником WTW или нагревательным элементом FCR в зависимости от потребностей системы
  • Модель SBP 1010 E Сool для системы отопления с высоким давлением (10 бар)
  • Гарантия 2 года

Монтаж

Монтаж, запуск, а также техобслуживание и ремонт прибора должны производиться только квалифицированным специалистом.

Разместить прибор на месте его монтажа. Установить теплоизоляцию. После этого можно выполнить подключение прибора к системе отопления. Если резервуар транспортировался в горизонтальном положении, то перед его вертикальной постановкой внутрь опорного кольца следует установить нижний сегмент теплоизоляции. Если резервуар транспортировался вертикально, то его следует наклонить для установки нижнего сегмента теплоизоляции. Нижнее теплоизоляционное кольцо надеть на опорное кольцо и зафиксировать при помощи клейкой ленты.

Снять пленку с 5 уплотнительных полос из вспененного материала (препятствующих конвекции) и наклеить их согласно разметке на резервуаре (только WDH cool).

Правый и левый сегменты теплоизоляции перед монтажом необходимо удерживать примерно в течение 10 секунд в форме полукруга. Активизированное давлением клеящее вещество будет удерживать сегменты теплоизоляции в нужной форме, что упростит процесс их монтажа. Следует учесть, что использование крепежных ремней может привести к повреждению теплоизоляции.

Сегменты теплоизоляции установить над подключениями прибора и соединить спереди прибора, защелкнув планку с защелками на последний крючок. При необходимости для временного удержания планки с защелками можно использовать черные защитные планки.

Сегменты теплоизоляции установить вокруг резервуара и соединить их сзади, защелкнув планку с защелками на первый или второй крючок. Далее выровнять их на приборе постукивая и прижимая открытой ладонью. Застегнуть планку с защелками по направлению сверху вниз, пока не защелкнется последний крючок.

Положить теплоизоляционное кольцо вокруг фланца так, чтобы полностью заполнить полости рядом с боковыми сегментами теплоизоляции. Установить верхнее теплоизоляционное кольцо и оба верхних сегмента теплоизоляции, накрыть крышкой.

На планки с защелками установить защитные планки. При необходимости их можно подрезать до требуемой длины. Пустоты вокруг соединений заполнить вставками из мягкого пенопласта. В отверстия вставить розетки и крышки.

Первый ввод в эксплуатацию

Первый ввод в эксплуатацию должен осуществлять только специалист!
Перед первым запуском необходимо:

  • Заполнить и прокачать прибор.
  • Выполнить проверку герметичности.
  • Удалить при необходимости воздух из теплообменников.
  • Включить при необходимости сетевое напряжение.
  • Проверить работоспособность предохранительного узла.
  • Проверить работу установленных специальных принадлежностей.
  • Проверить при необходимости функционирование солнечной системы отопления.
  • Проверить правильность индикации температуры горячей воды на регуляторе генератора тепла.

Вывод из эксплуатации

При необходимости обесточить прибор с помощью предохранителя электрической сети здания. Опорожнить прибор.

Расчетные таблицы

Таблица рекомендованных сечений электрического кабеля

Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт
Мощность водонагревателя, кВт 1 2 3 3,5 4 6 8 12
Сила тока, А 4,5 9,1 13,6 15,9 18,2 27,3 36,4 54,5
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 1 1 1,5 2,5 2,5 4 6 10
Максимальная длина кабеля, м 35 17 17 25 22 23 27 30
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт
Мощность водонагревателя, кВт 6 13 15 18 21 24 27 35
Сила тока, А 9,1 19,5 22,8 27,3 31,9 36,5 41,0 53,2
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 1,5 4 4 4 6 6 8 8
Максимальная длина кабеля, м 50 52 48 40 51 45 53 41
