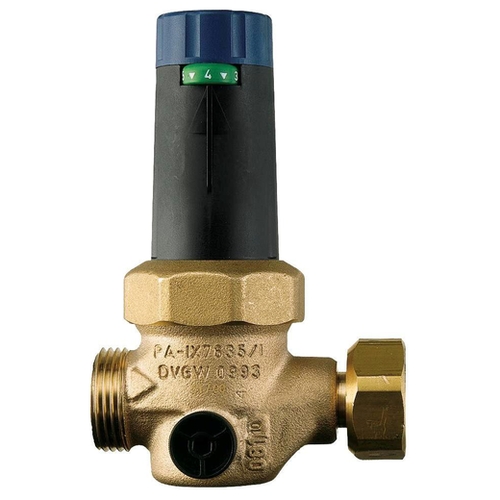

Редуктор давления DMV/ZH 1
Цена с НДС 33 500 руб.
- Артикул: 074371
- Наличие: в наличии
Редуктор давления DMV/ZH 1 для группы безопасности ZH 1. Выходное давление: 4 бар (атмосфер)
Характеристики
| Вес, кг | 0,81 |
| Макс. давление, бар | 16 |
| Высота упаковки, мм | 150 |
| Ширина упаковки, мм | 100 |
| Глубина упаковки, мм | 70 |
| Объем упаковки, м3 | 0.001 |
| Вес с упаковкой (брутто), кг | 0.83 |
| Выходное давление, бар (атмосфер) | 4 |
| Коэффициент редукции | 10:1 |
| Скорость потока, м3/час | 2.9 |
| Установочное положение | Любое |
| Для водонагревателей | SHW 200-400 S SHW 200-400 ACE SHO AC 600-1000 SB 602-1002 AC |
Описание

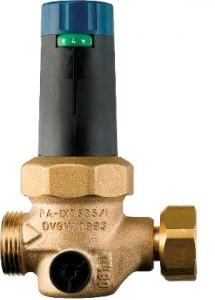

Редуктор давления Stiebel Eltron DMV/ZH 1 используется для приведения давления в холодной водопроводной сети в соответствие с техническими параметрами оборудования и применяется совместно с напольными накопительными водонагревателями компании Stiebel Eltron моделей SHW, SHO, SB повышенной мощности. Он может, так же, состоять в качестве дополнительного
элемента к группе безопасности ZH 1. Основная его задача состоит в защите частей водонагревательных систем от гидравлических перегрузок, как внешних (водопровод), так и внутренних (перегрев воды и, как следствие, скачек её давления). Показатель к применению – давление в холодном водопроводе превышает 4.8, но не более 16 атмосфер.

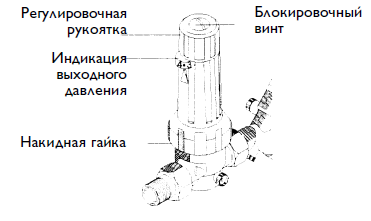

Редукционный клапан DMV/ZH 1 состоит из латунного корпуса, имеющего входной и выходной резьбовые присоединительные патрубки и отверстие для удаления излишков воды. Корпус способен длительное время противостоять действию коррозии. Внутри расположена подпружиненная мембрана. Путем регулировки сжатия пружины на клапане может быть выставлено необходимое выходное давление. С завода прибор установлен на 4 атмосферы. По желанию настройка может быть изменена на 1,6… 6 атмосфер. В течении часа клапан способен пропустить через себя около 3-х м3 воды.
Монтаж
Редуктора давления Stiebel Eltron DMV/ZH 1 может устанавливаться в любом удобном положении. Так как работы ведутся на линии с повышенным давлением, их стоит выполнять в соответствии с технической документацией и силами специалиста в этой области. Это сделает работу прибора надежной и безопасной.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
