Группа безопасности ZH 1
Цена с НДС 45 300 руб.
- Артикул: 074370
- Наличие: в наличии

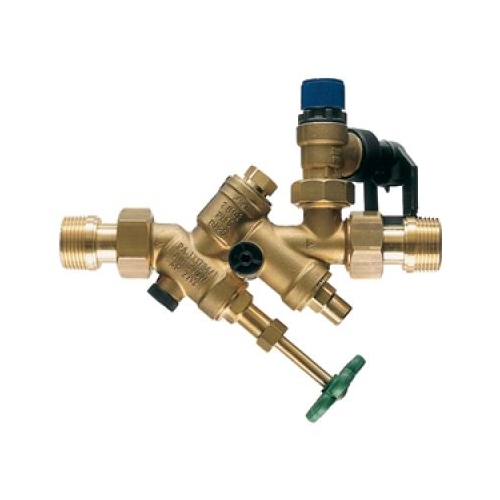

Группа безопасности ZH 1 для накопительных водонагревателей напольного типа серий SHW, SHO AC, SB.
Характеристики
Вес, кг | 1,50 |
Макс. давление водопровода, бар | 4.8 |
Высота упаковки, мм | 190 |
Ширина упаковки, мм | 190 |
Глубина упаковки, мм | 80 |
Объем упаковки, м3 | 0.002 |
Вес с упаковкой (брутто), кг | 1.6 |
Гарантия, лет | 1 |
Давление предохр. клапана, бар | 6 |
Для водонагревателей | SHW 200-400 S SHW 200-400 ACE SHO AC 600-1000 SB 602-1002 AC |
Описание
Защитная группа Stiebel Eltron ZH 1 представляет собой собранный в компактном корпусе необходимый набор из предохранительного и обратного клапанов и запорного вентиля. Возможно применение в комплексе с редукционным клапаном. Редуктор применяется в тех случаях, когда стабильный напор в трубопроводе превышает 0,48 МПа. Группа предназначена для защиты накопительных водонагревателей, емкостью 200…1000 литров, от гидравлических перегрузок, связанных как с резким увеличением напора в магистрали, так и с ростом давления в самом водонагревателе по причине перегрева воды.
Изделие ZH 1 используется совместно с соответствующими моделями водонагревателей фирмы Stiebel Eltron, а так же с некоторыми моделями фирмы AEG.

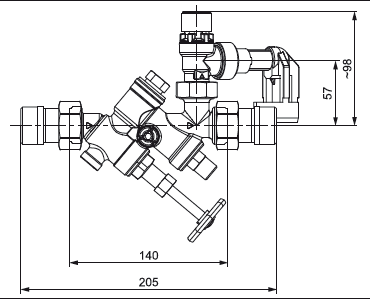

Конструкция и принцип действия
Корпус группы безопасности выполнен из латуни, устойчивой к разрушительному воздействию коррозии во влажных помещениях. В корпусе имеются специальные места, где располагаются защитный (предохранительный) клапан, клапан обратного хода, редукционный клапан. Сливное отверстие предохранительного клапана соединено с трубкой накопительной воронки. Эта трубка может удлиняться и позволяет воронке вращаться, что значительно облегчает адаптацию прибора в месте предполагаемой установки. Входные и выходные штуцеры имеют резьбовые соединения.
Редукционный клапан необходим для нормальной работы оборудования в условиях, когда напор в водопроводе превышает нормальный уровень в 4,8 атмосфер. Изначально он настроен так, что давление на выходе не превышает 4 атмосферы. С помощью имеющегося у него вентиля это давление можно корректировать.
Предохранительный клапан служит для непосредственного контроля над рабочим давлением в накопительной емкости водонагревателя и напором в подающем воду трубопроводе. Перегрев воды приводит к её расширению и, как следствие, увеличению давления. Чтобы это давление нормализовать, необходимо удалить излишки воды. Этим и занимается клапан. Как только с одной из контролируемых сторон давление превысит установленную на клапане величину сброса в 6 атмосфер, его мембрана приоткроется и выпустит излишки воды в сливную воронку.
Клапан обратного действия служит для того, чтобы не допустить потерю прогретой воды, а значит и затраченной энергии. Когда отключается вода или сильно падает её напор, создаются условия, при которых горячая вода из накопителя может вытечь в подающий трубопровод. Мембрана обратного клапана устроена так, что открывается только в одном направлении, позволяя воде двигаться только в сторону водонагревателя.
Монтаж
Группа безопасности Stiebel Eltron ZH 1 врезается в подающий трубопровод и крепится по средствам входного и выходного штуцеров с резьбовым соединением. Направление потока воды указано стрелкой на корпусе. Перед тем, как произвести монтаж необходимо как следует продуть или промыть входной трубопровод, так как посторонние твердые частицы могут привести к некачественной работе клапанов.
Система может быть установлена на горизонтальный или вертикальный трубопровод. Последний случай возможен, только при условии подачи воды снизу вверх. Возможен, так же и угловой монтаж. Предохранительный клапан имеет винтовое крепление и может поменяться местами с выходным штуцером, что может облегчить процесс размещения всего устройства.

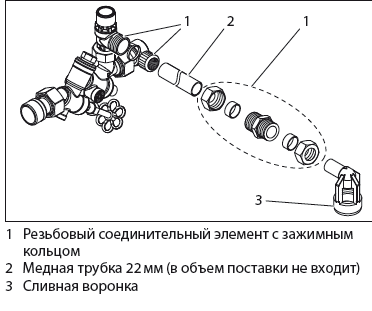

Сливная воронка закрепляется на выходном отверстии предохранительного клапана при помощи обжимного резьбового соединения.
Производя монтажные работы по установке защитной системы Stiebel Eltron ZH 1, следует руководствоваться данными и рекомендациями, приведенными в технических документах к устройству.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
