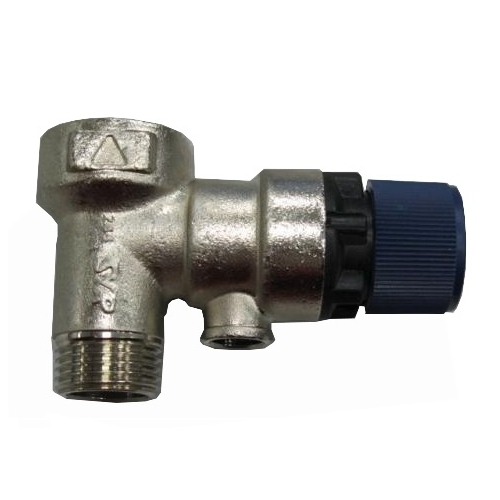

Группа безопасности Stiebel Eltron SV EX 3/4
Цена с НДС 7 900 руб.
- Артикул: 073946
- Наличие: в наличии
Группа безопасности SV EX 3/4" для напорных настенных накопительных водонагревателей Stiebel Eltron серии PSH
Характеристики
| Вес, кг | 0,19 |
| Макс. давление водопровода, бар | 4.8 |
| Высота упаковки, мм | 100 |
| Ширина упаковки, мм | 70 |
| Глубина упаковки, мм | 50 |
| Объем упаковки, м3 | 0.00035 |
| Вес с упаковкой (брутто), кг | 0.2 |
| Гарантия, лет | 1 |
| Давление предохр. клапана, бар | 6 |
| Корпус арматуры | Латунь |
Описание
Устройство SV EX 3/4 является специальной системой, предназначенной для защиты водонагревательных приборов от нежелательных гидравлических перегрузок. Данная группа безопасности была разработана и создана немецкой компанией Stiebel Eltron для своих настенных накопительных водонагревателей PSH 80-200. Она оснащена обратным клапаном и клапаном для сброса давления, имеющим функцию слива воды с накопителя.
Устройство и принцип действия
Корпуса изделия Stiebel Eltron SV EX 3/4 выполнен из латуни, не подверженной коррозии от долговременного воздействия влаги. На корпусе имеется сливной патрубок, через который удаляются излишки воды или происходит её слив. Специальный вентиль с подпружиненной пластиковой рукояткой позволяет выставлять режим сбросного клапана (предохранитель или слив).
Внутри корпуса находятся основные элементы группы безопасности. Это предохранительный (сливной) клапан и клапан обратного действия. Клапана оснащены мембранами, изготовленными из прочного, устойчивого к старению и высоким температурам эластомера. Седла мембран выполнены из нержавеющей стали. Всё это делает работу системы безотказной на протяжении длительного срока эксплуатации.
Предохранительный клапан защищает водонагревательное устройство от перегрузок с двух сторон: внешней и внутренней. Внешняя перегрузка возникает, когда напор в водопроводной сети превышает допустимую расчетную норму и это может принести вред защищаемому объекту. Внутренняя перегрузка может возникнуть в результате перегрева воды в водонагревателе и, как следствие, увеличение её давления. В обоих случаях, если давление превысит 6 атмосфер, клапан сработает и удалит излишки жидкости.
Обратный клапан призван осуществлять пропуск воды только в направлении водонагревателя. Срабатывание его происходит, когда в подводящем трубопроводе нет воды или её напор резко падает. В этих случаях мембрана клапана закроется и предотвратит утечку подогретой воды обратно в трубопровод.
Монтаж
Предохранительная группа Stiebel Eltron SV EX 3/4 устанавливается в соответствующем положении на подводящий водопровод в непосредственной близости от защищаемого водонагревателя. Следует принять меры, исключающие попадание в мембраны сора. Это может привести к некачественной работе или постоянным подтекам. Для этого трубопровод следует предварительно промыть или продуть.
На участке между защитным устройством и водонагревателем не должны находиться посторонние запорные вентили, фильтры или сужения трубопровода.
Установка предохранительной группы не является особо сложной и не нуждается в привлечении специально подготовленных мастеров, что значительно удешевляет процесс. Однако при этом следует максимально придерживаться требований и рекомендаций, которые можно найти в сопроводительной технической документации к устройству.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
