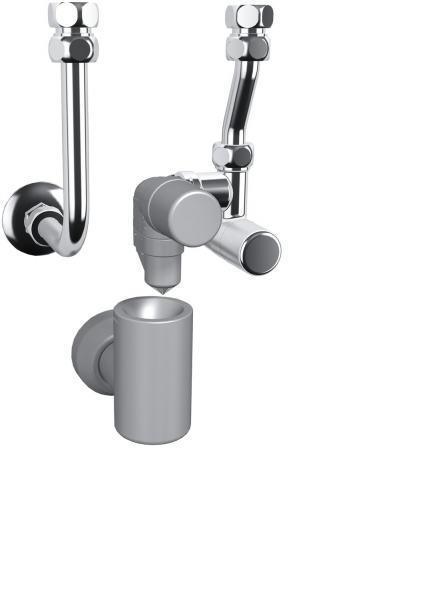

Группа безопасности Stiebel Eltron KV 30
26 600 руб.
- Артикул: 238957
- Наличие: в наличии
Группа безопасности со сливной воронкой KV 30 для напорных настенных накопительных водонагревателей Stiebel Eltron серий SHD S, HFA-Z, SH A, SH S, SHZ LCD
Характеристики
| Вес, кг | 0,90 |
| Макс. давление водопровода, бар | 4.8 |
| Высота упаковки, мм | 170 |
| Ширина упаковки, мм | 150 |
| Глубина упаковки, мм | 130 |
| Объем упаковки, м3 | 0.004 |
| Вес с упаковкой (брутто), кг | 1.02 |
| Гарантия, лет | 1 |
| Термостат (не в комплекте) | TA 260 |
| Для водонагревателей | SHZ LCD; HFA Z |
Описание
Устройство KV 30 применяется совместно с водонагревательными агрегатами накопительного (емкостью 10-200 литров) типа и предназначено для их защиты от гидравлических перегрузок, связанных с возможным повышением давления, как в подающем трубопроводе, так и внутри самого нагревателя. Защитная группа оснащена специальными клапанами и сливной воронкой. Возможна её совместная работа со смесителями ТА 60.
Группа безопасности этого типа была специально разработана компанией Stiebel Eltron для совместного использования с водонагревателями этой же фирмы, имеющими соответствующие параметры, а так же и с некоторыми агрегатами бренда AEG.
Устройство и принцип действия
Корпус всех составных элементов защитной системы KV 30 выполнен из латуни, стойкой к коррозии, вызываемой влагой. Сверху, для большей защиты и увеличения эстетической составляющей, эти элементы покрыты декоративным хромом.
В состав группы входят обратный и защитный клапаны, а так же вентиль, регулирующий величину протока сливного отверстия, сливной сифон с воронкой и подвижной декоративной розеткой.
Предохранительный клапан, оснащенный мембраной из прочного, устойчивого к высокой температуре пластика, рассчитан на критическое давление в 4,8 бар. Если напор в сети водопровода, или давление внутри водонагревателя по тем или иным причинам превысят это значение, клапан сработает, и излишки воды удалятся в сливную воронку сифона.
При выходе из строя ограничителя температуры водонагревателя, с помощью устройства KV 30 можно безопасно слить содержимое накопительного резервуара.
Обратный клапан пропускает поток воды только в направлении водонагревателя. В случае отключения воды в или падения её минимального напора, этот клапан не позволит подогретой воде уйти во входной трубопровод.

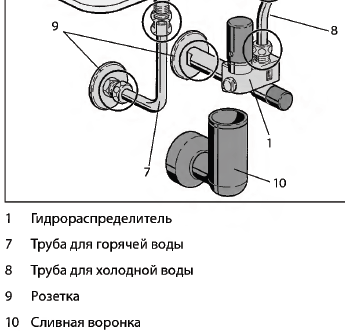

Монтаж агрегата
Перед тем, как производить работы по установке группы безопасности KV 30, следует убедиться, что его давление срабатывания соответствует техническим данным водонагревателя. Устройство устанавливается на напорный трубопровод перед защищаемым прибором при помощи входного и выходного штуцеров, оснащенных уплотнительными прокладками.
Выходное отверстие сливной воронки должно быть соединено с линией удаления использованной воды.
После окончания монтажных работ следует тщательно проверить работоспособность основных составляющих защитной системы.
Монтаж защитной группы Stiebel Eltron KV 30 не представляет особой сложности. При этом, однако, следует максимально придерживаться рекомендаций из инструкции по установке и эксплуатации системы.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
