Группа безопасности SRT 2

Описание

Для защиты своих накопительных водонагревателей, рабочей емкостью от 10 до 200 литров, фирмой Stiebel Eltron была разработана и создана система безопасности SRT 2. Это специальное приспособление, призванное не допустить аварийной ситуации во время работы устройства, подогревающего воду для бытового потребления. Оно оснащено системой клапанов, запорной арматурой, а также контрольным и измерительным штуцерами. Устройство рассчитано на нормальное давление в сети в 4,8 атмосфер.

В качестве дополнительного элемента возможна поставка декоративного щитка, позволяющего встроить приспособление в общий интерьер помещения.

Состав и принцип действия

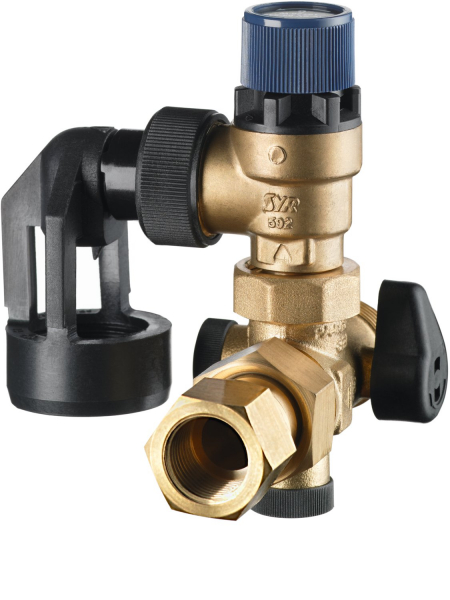

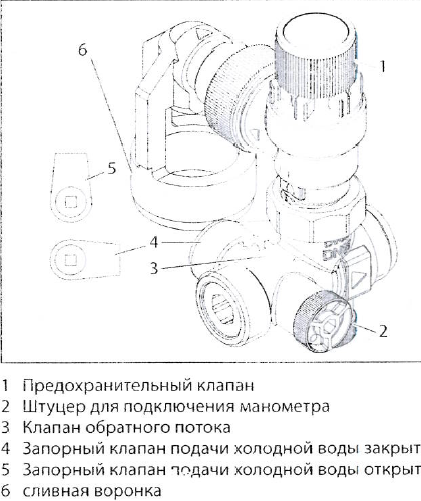

Группа безопасности SRT 2 представляет собой набор рабочих элементом, выполненных из устойчивой к коррозии латуни. Основные его составляющие – это предохранительный клапан с мембраной из специального, устойчивого к агрессивному воздействию, пластика, обратный клапан с контрольным устройством, запорный вентиль, вентиль для управления потоком и воронка для удаления слива.  Предохранительный клапан расположен в поворотном штуцере, что значительно облегчает его установку в систему водопровод-водонагреватель.

У группы имеются, так же, специальные штуцера для подключения измерительного прибора и для проверки рабочих параметров защиты в целом.

Подключенный в холодный трубопровод перед водонагревательным устройством, агрегат SRT 2 обеспечивает поддержание рабочих параметров по давлению в допустимых рамках для предотвращения нежелательной аварийной ситуации. Предохранительный клапан, рассчитанный на максимальное давление в 6 атмосфер, контролирует как входной трубопровод (возможность увеличения напора сверх нормы), так и сам охраняемый объект (перегрев может привести к резкому повышению давления). Излишки воды удаляются в сливную воронку через специальное отверстие.

Клапан обратного потока не позволит прогретой воде уйти назад в трубопровод в случае отключения воды или падения её напора.

Монтаж группы

При проведении работ по установке защитного устройства SRT 2, следует максимально учитывать информацию, содержащуюся в технической документации к прибору. Для врезания в трубопровод применяются штуцеры с резьбой и уплотнительными прокладками.

Возможен угловой вариант установки системы, благодаря поворотному штуцеру, а так же размещение её на горизонтальном или вертикальном трубопроводе. Последний вариант возможен только при движении потока воды снизу вверх.

Место расположения защитной группы SRT 2 должно обеспечивать необходимую свободу доступа к его элементам для своевременного контроля и обслуживания.

Отверстие сливной воронки, по возможности, следует соединить со стоком использованной воды.
