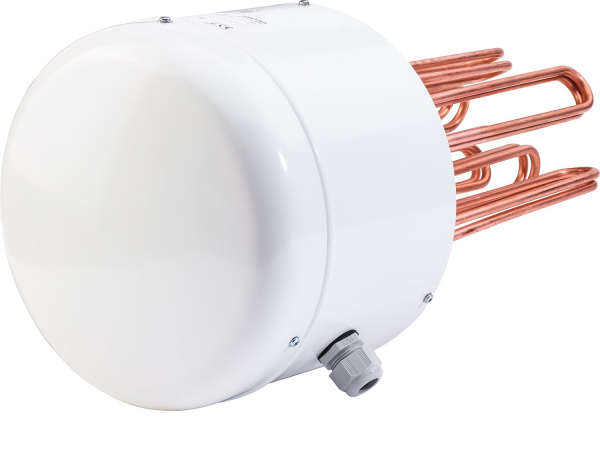

Фланец с нагревательным ТЭНом FCR 28/270

Фланец с нагревательным ТЭНом FCR 28/270

288 800 руб.

  • Артикул: 000696
  • Наличие: в наличии

Фланец с нагревательным ТЭНом FCR 28/270 для комбинируемых напольных напорных накопительных водонагревателей Stiebel Eltron SB 602—1002 AC. Мощность: 27 кВт. Напряжение сети: 380 В/3 фазы. Диаметр: 280 мм.

Характеристики

Вес, кг 13
Мощность, Вт 27000
Напряжение сети, В 400
Макс. давление, бар 10
Высота упаковки, мм 640
Ширина упаковки, мм 360
Глубина упаковки, мм 360
Объем упаковки, м3 0.100

Описание

Фланец с нагревательным ТЭНом FCR 28/270Фланец с электронагревательными элементами FCR 28/270 горизонтальной установки служит для нагрева воды в накопительном баке комбинированных водонагревательных устройств серии SB 602‑1002 АС фирмы Stiebel Eltron. В универсальном исполнении возможна регулировка электрической мощности и защита от замерзания.

устройство фланца с нагревательным ТЭНом FCR 28/270Устройство представляет собой нагревательные ТЭНы, длиной 400 мм, закрепленные на фланце, диаметром 280 мм. С другой стороны этого фланца находится пластиковый корпус с клеммной коробкой и отверстиями для проводов. Здесь, так же, находятся элементы регулировок. Электронагревательные элементы (ТЭНы) съемные, что облегчает обслуживание.

Встроенный термостат, контролирующий температуру нагрева воды в накопительном баке, может устанавливаться на величины от +35 до +85 оС. Завод-производитель делает такую установку на +60 оС. Это наиболее оптимальное значение с точки зрения производительности, тепловых потерь и экономии электроэнергии. Кроме того, это температура, при которой происходит минимальное отложение известкового налета. Однако, по желанию заказчика, настройки могут быть изменены в указанных пределах. Ограничение температуры может осуществляться и с помощью специального фиксатора.

Некоторые модели фланца FCR 28/270 могут оснащаться регулятором температуры прогрева воды с управлением, расположенным снаружи корпуса. Это дает возможность производить регулировки без вскрытия коробки.

Предусмотрена, так же, защита от перегрева. Эту функцию выполняет встроенный предохранительный элемент. Его работа состоит в отключении электропитания нагревателя, если температура воды превысит установленный критический уровень. После устранения причин неполадок, устройство вручную переводится обратно в рабочий режим.

Монтаж

Для упрощения процедуры монтажа к фланцу с нагревательным ТЭНом FCR 28/270 прилагаются специальные крепежные винты и уплотнения. Крепится устройство горизонтально. Максимальная мощность составляет 27 кВт.

Расчетные таблицы

Таблица рекомендованных сечений электрического кабеля

Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт
Мощность водонагревателя, кВт 1 2 3 3,5 4 6 8 12
Сила тока, А 4,5 9,1 13,6 15,9 18,2 27,3 36,4 54,5
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 1 1 1,5 2,5 2,5 4 6 10
Максимальная длина кабеля, м 35 17 17 25 22 23 27 30
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт
Мощность водонагревателя, кВт 6 13 15 18 21 24 27 35
Сила тока, А 9,1 19,5 22,8 27,3 31,9 36,5 41,0 53,2
Рекомендуемое сечение токопроводящей жилы кабеля, мм2 1,5 4 4 4 6 6 8 8
Максимальная длина кабеля, м 50 52 48 40 51 45 53 41
