Фланец с нагревательным ТЭНом FCR 21/60
Цена с НДС 105 000 руб
- Артикул: 071330
- Наличие:
Фланец с нагревательным ТЭНом FCR 21/60 для комбинируемых напольных напорных накопительных водонагревателей Stiebel Eltron SB 302—402 S. Мощность: 2/4 кВт при напряжении сети 200 В, 1 фаза; 2/6; 3/6; 4/6 кВт при напряжении сети 380 В, 3 фазы. Диаметр: 210 мм.
Характеристики
| Мощность, Вт | 2000/4000 |
| Макс. давление, бар | 10 |
| Высота упаковки, мм | 770 |
| Ширина упаковки, мм | 360 |
| Глубина упаковки, мм | 360 |
| Объем упаковки, м3 | 0.099792 |
| Вес с упаковкой (брутто), кг | 9.15 |
| Гарантия, лет | 1 |
| Глубина погружения, мм | 400 |
Описание

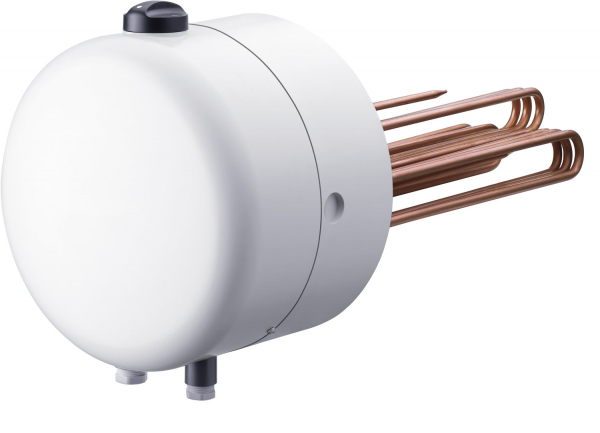

Фланец с электронагревательными элементами FCR 21/60 горизонтальной установки служит для нагрева воды в накопительном баке комбинированных водонагревательных устройств серии SB 302‑402 АС немецкой фирмы Stiebel Eltron. В универсальном исполнении возможна регулировка электрической мощности и защита от замерзания. Необходим внешний щит управления.
Устройство представляет собой нагревательные ТЭНы, длиной 400 мм, закрепленные на фланце, диаметром 210 мм. С другой стороны этого фланца находится пластиковый корпус с клеммной коробкой и отверстиями для проводов. Здесь, так же, находятся элементы регулировок. Электронагревательные элементы (ТЭНы) съемные, что облегчает обслуживание.
Встроенный термостат, контролирующий температуру нагрева воды в накопительном баке, может устанавливаться на величины от +35 до +85 оС. Завод-производитель делает такую установку на +60 оС. Это наиболее оптимальное значение с точки зрения производительности, тепловых потерь и экономии электроэнергии. Кроме того, это температура, при которой происходит минимальное отложение известкового налета. Однако, по желанию заказчика, настройки могут быть изменены в указанных пределах. Ограничение температуры может осуществляться и с помощью специального фиксатора. В данном фланцевом ТЭНе с возможностью нагрева в ночное время (по льготному тарифу) и коммутацией мощности.
Некоторые модели фланца FCR 21/60 могут оснащаться регулятором температуры прогрева воды с управлением, расположенным снаружи корпуса. Это дает возможность производить регулировки без вскрытия коробки.
Предусмотрена, так же, защита от перегрева. Эту функцию выполняет встроенный предохранительный элемент. Его работа состоит в отключении электропитания нагревателя, если температура воды превысит установленный критический уровень. После устранения причин неполадок, устройство вручную переводится обратно в рабочий режим.
Монтаж
Для упрощения процедуры монтажа к фланцу с нагревательным ТЭНом FCR 21/60 прилагаются специальные крепежные винты и уплотнения. Крепится устройство горизонтально.
- 380 В, три фазы. Максимальная мощность составит 2/6, 3/6, 4/6 кВт.
- 220 В, одна фаза. Максимальная мощность составит 2/4 кВт.
Расчетные таблицы
Таблица рекомендованных сечений электрического кабеля
| Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
| Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
| Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
| Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
| Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
| Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
| Рекомендуемое сечение токопроводящей жилы кабеля, мм2 | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
